Server aus dem Rack entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Server aus dem Rack zu entfernen.

S036

18‑32 kg (39 – 70 lb)	32 – 55 kg (70 – 121 lb)

VORSICHT

Beim Anheben der Maschine die Arbeitsschutzrichtlinien beachten.

R006

VORSICHT

Keine Gegenstände auf die in einem Rack installierte Einheit legen, es sei denn, die im Rack installierte Einheit ist als Ablage vorgesehen.

VORSICHT

• Mögliche Stabilitätsrisiken bestehen. Das Rack kann umkippen und zu schweren Verletzungen führen.

• Lesen Sie vor dem Ausziehen des Racks in die Installationsposition die Informationen unter Installationsrichtlinien. Beladen Sie das an der Schiene montierte Gerät nicht in der Installationsposition. Lassen Sie das an der Schiene montierte Gerät nicht in der Installationsposition.

Zu dieser Aufgabe

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

VORSICHT

Achten Sie darauf, dass drei Personen am Verfahren zum Entfernen des Servers beteiligt sind, um Verletzungen zu vermeiden.

Vorgehensweise

1. Wenn im Rack ein Kabelträger (CMA) installiert ist, entfernen Sie diesen zuerst.
2. Trennen Sie den Server von der Vorderseite des Racks.

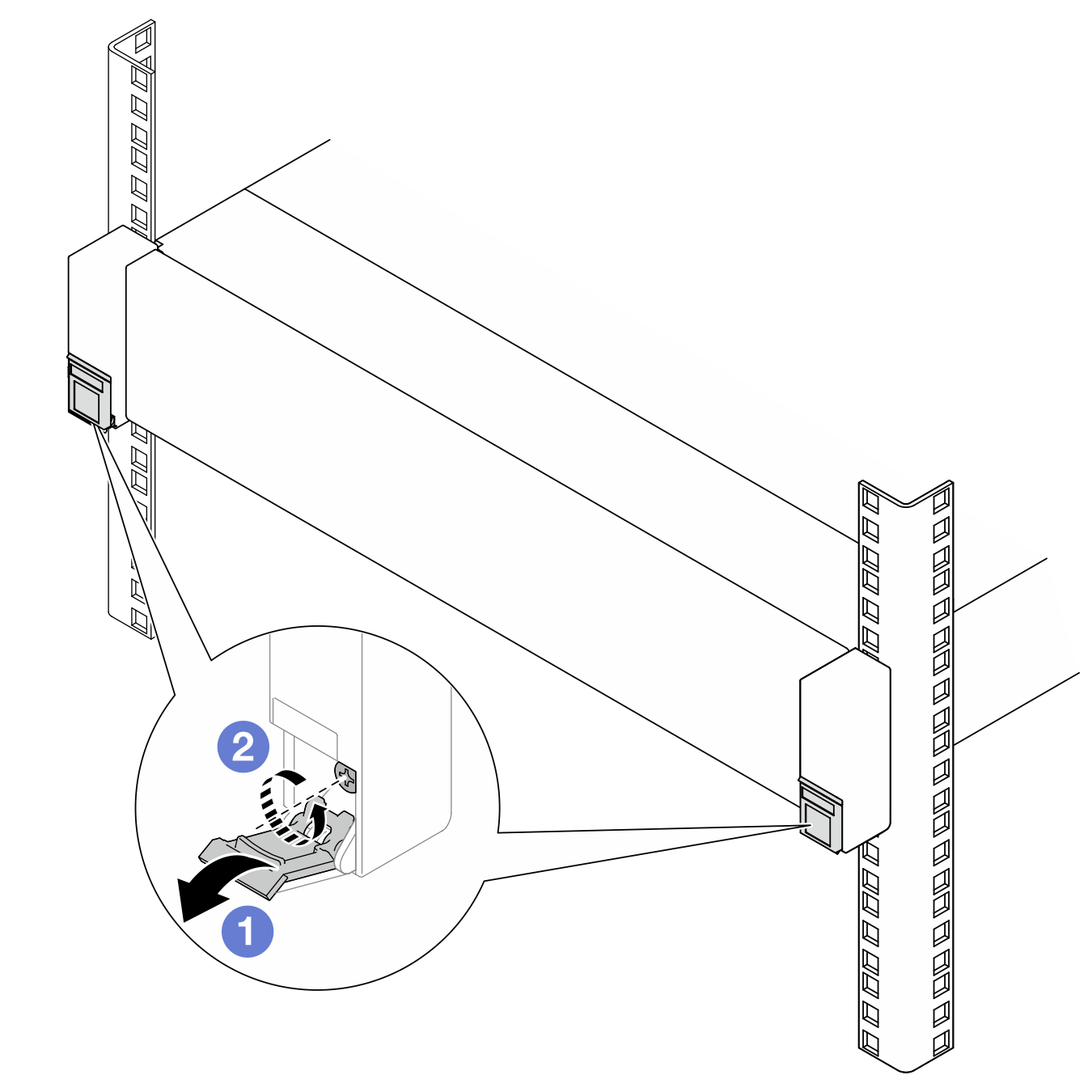

   Abbildung 1. Trennen des Servers aus dem Rack

   Vorderseite des Racks








   1. Drücken Sie die Abdeckungen der Rack-Verriegelungen herunter.
   2. Lösen Sie die Schrauben, mit denen der Server befestigt ist.
3. Entfernen Sie den Server aus dem Gehäuserahmen.
   VORSICHT

   Stellen Sie sicher, dass der Sever von drei Personen an den Hebepositionen (1) angehoben wird.

   Abbildung 2. Anheben des Servers

   Vorderseite des Racks

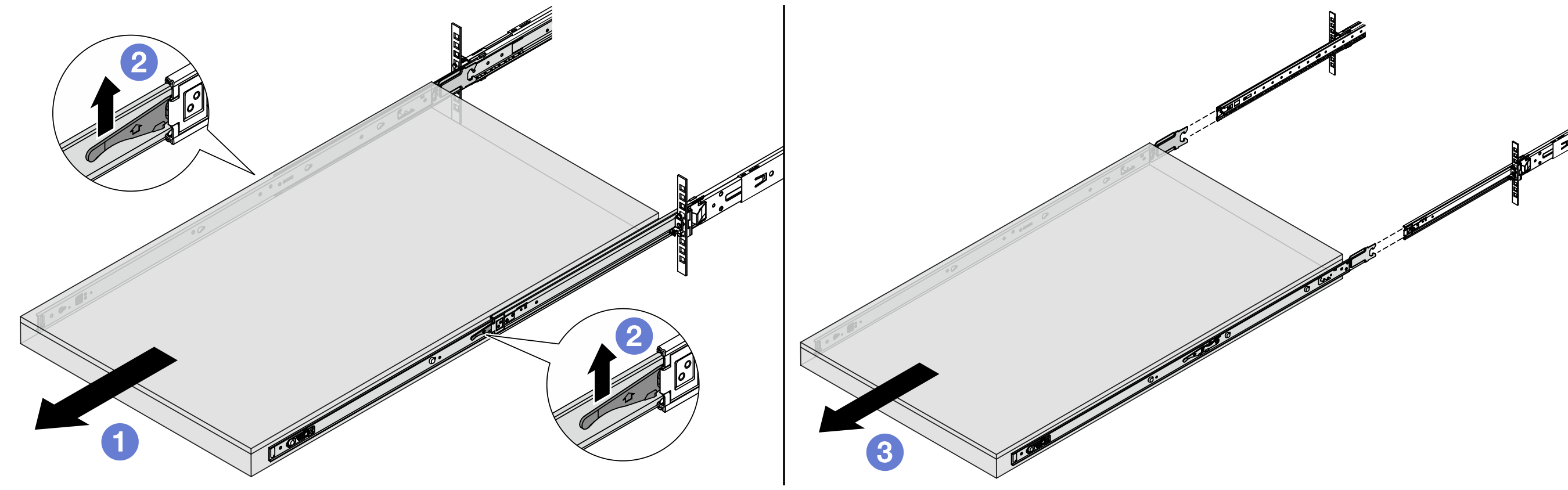

   Abbildung 3. Herausziehen des Servers






   1. Schieben Sie den Server langsam bis zum Anschlag heraus.
   2. Drücken Sie die Verriegelungen auf den Schienen hoch.
   3. Heben Sie den Server mit drei Personen an, um ihn vollständig von den Schienen zu entfernen. Stellen Sie den Server auf eine flache, stabile Oberfläche.
4. Entfernen Sie die inneren Schienen vom Server.

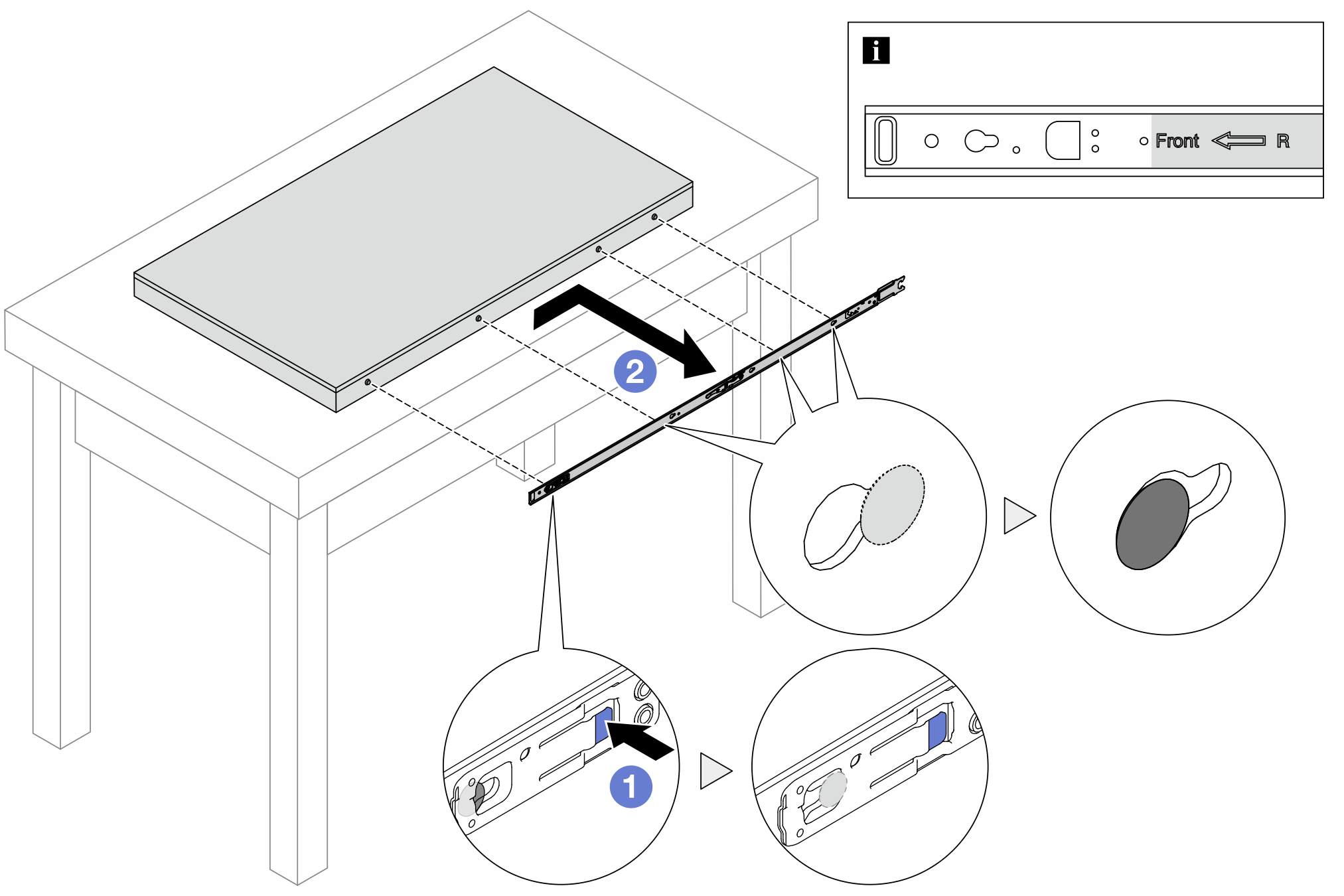

   Abbildung 4. Entfernen der inneren Schienen

   Vorderseite des Racks








   1. Ziehen Sie an der blauen Lasche, um die Verriegelung zu lösen.
   2. Drücken Sie die innere Schiene nach hinten, bis sich die T-Stifte am Server von der inneren Schiene lösen.
5. Wiederholen Sie den vorherigen Schritt mit der anderen Schiene.
