Снятие сервера со стойки

В этом разделе приведены инструкции по снятию сервера со стойки.

S036

18 – 32 кг (39 – 70 фунтов)	32 – 55 кг (70 – 121 фунтов)

ОСТОРОЖНО

Соблюдайте правила техники безопасности при подъеме.

R006

ОСТОРОЖНО

Не размещайте ничего на верхней крышке устройства, установленного в стойку, если это устройство не предназначено для использования в качестве полки.

ОСТОРОЖНО

• Существуют потенциальные угрозы устойчивости. Стойка может опрокинуться и нанести серьезную травму.

• Перед переводом стойки в положение установки прочитайте раздел Инструкции по установке. Не нагружайте ничем оборудование, смонтированное на направляющих, в положении установки. Не оставляйте оборудование, смонтированное на направляющих, в положении установки.

Об этой задаче

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

ОСТОРОЖНО

Во избежание травм процедуры снятия сервера должны выполняться силами трех людей.

Процедура

1. Если в стойке установлен кабельный органайзер (CMA), сначала снимите его.
2. Отсоедините сервер от стойки с лицевой стороны.

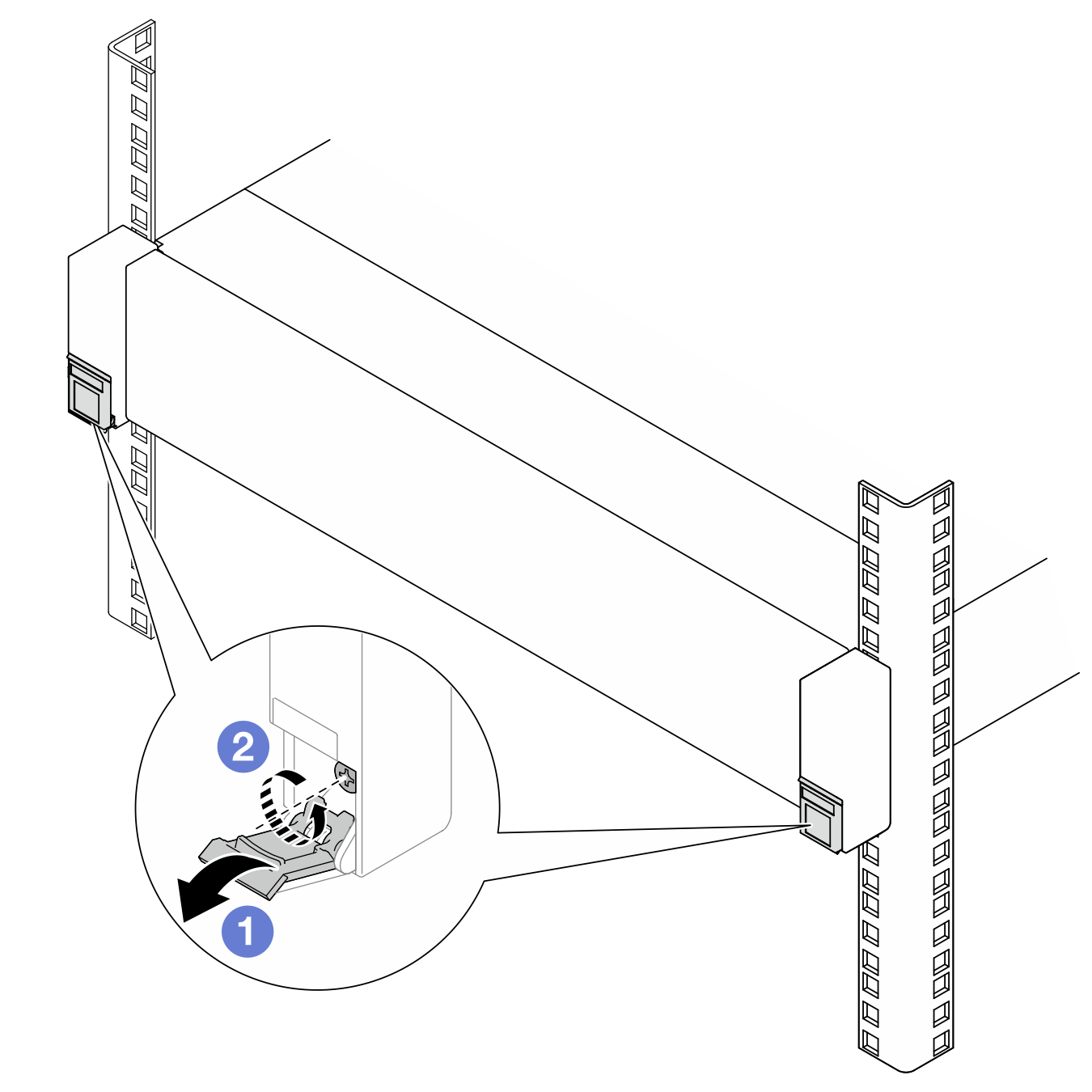

   Рис. 1. Отсоединение сервера от стойки

   Лицевая сторона стойки








   1. Опустите кожухи на защелках стойки.
   2. Ослабьте винты, фиксирующие сервер.
3. Извлеките сервер из стойки.
   ОСТОРОЖНО

   Сервер должны поднимать три человека, держась за точки подъема 1.

   Рис. 2. Подъем сервера

   Лицевая сторона стойки

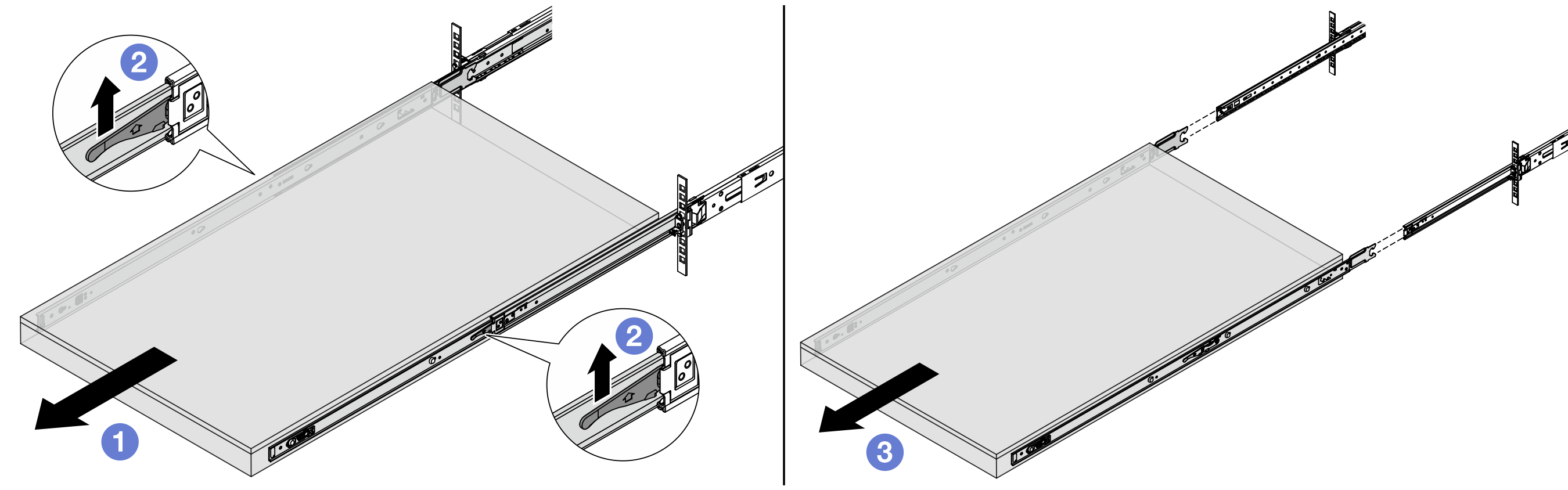

   Рис. 3. Извлечение сервера






   1. Выдвиньте сервер до упора.
   2. Поднимите защелки на направляющих.
   3. Поднимите сервер втроем, чтобы полностью снять его с направляющих. Поместите сервер на плоскую и устойчивую поверхность.
4. Снимите внутренние направляющие с сервера.

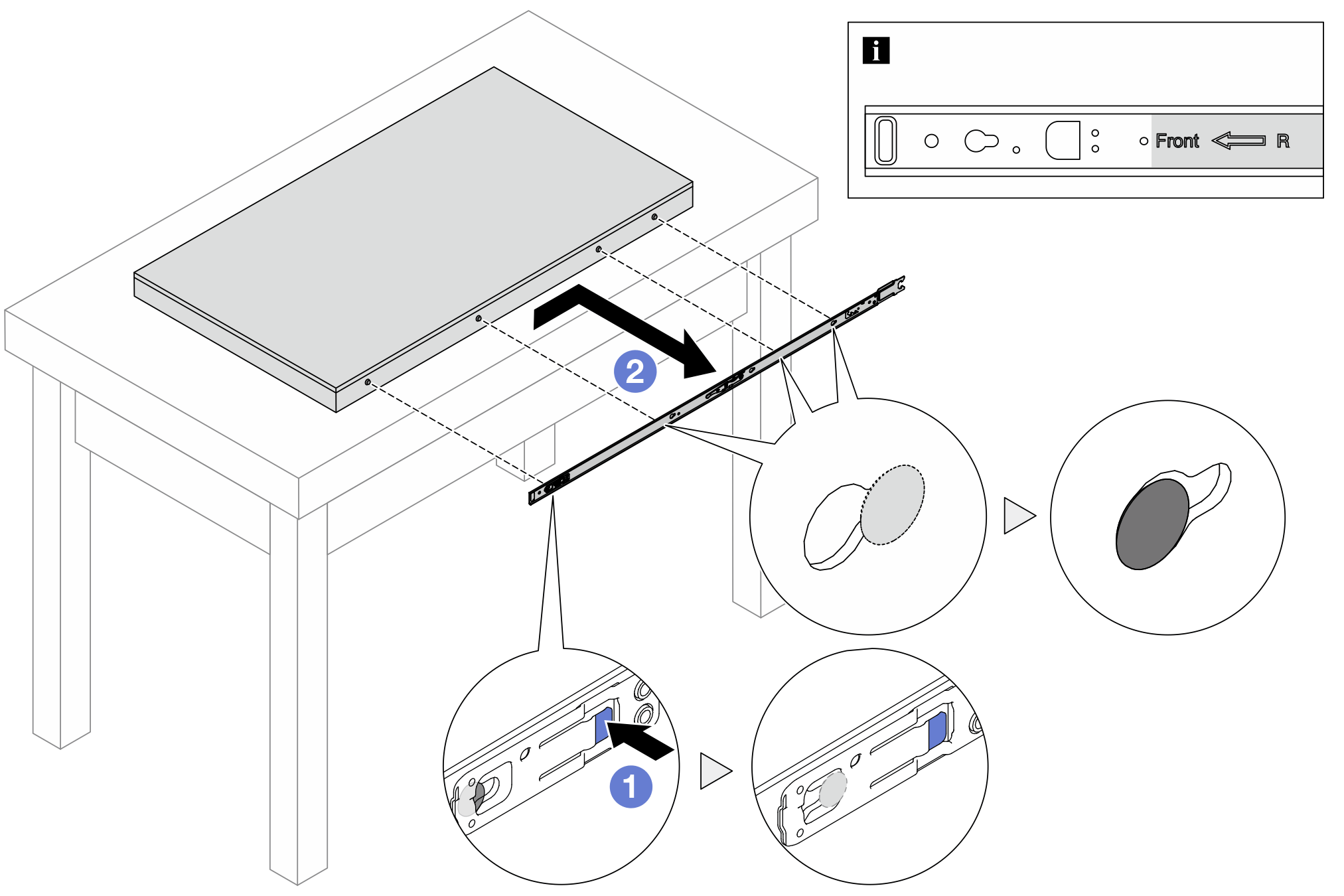

   Рис. 4. Снятие внутренних направляющих

   Лицевая сторона стойки








   1. Нажмите на синий язычок, чтобы освободить защелку.
   2. Сдвиньте внутреннюю направляющую назад, чтобы Т-образные штырьки на сервере отсоединились от нее.
5. Повторите предыдущий шаг с другой направляющей.
