Remover o servidor do rack

Siga as instruções nesta seção para remover o servidor do rack.

S036




18 - 32 kg (39 - 70 lb)32 - 55 kg (70 - 121 lb)
CUIDADO
Utilize práticas seguras ao levantar.
R006
No weight on shelf
CUIDADO
Não coloque nenhum objeto em cima de um dispositivo montado em rack, a menos que o dispositivo montado em rack seja destinado ao uso como uma prateleira.
CUIDADO
  • Há possíveis riscos de estabilidade. O rack pode tombar e causar ferimentos graves.

  • Antes de estender o rack para a posição de instalação, leia as Diretrizes de instalação. Não coloque nenhuma carga no equipamento montado no trilho deslizante na posição de instalação. Não deixe o equipamento montado no trilho deslizante na posição de instalação.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

CUIDADO
São necessárias três pessoas para realizar os procedimentos de remoção do servidor e evitar lesões.

Procedimento

  1. Se o rack tiver um braço para organização de cabos (CMA) instalado, remova-o primeiro.
  2. Desencaixe o servidor do rack na parte frontal.

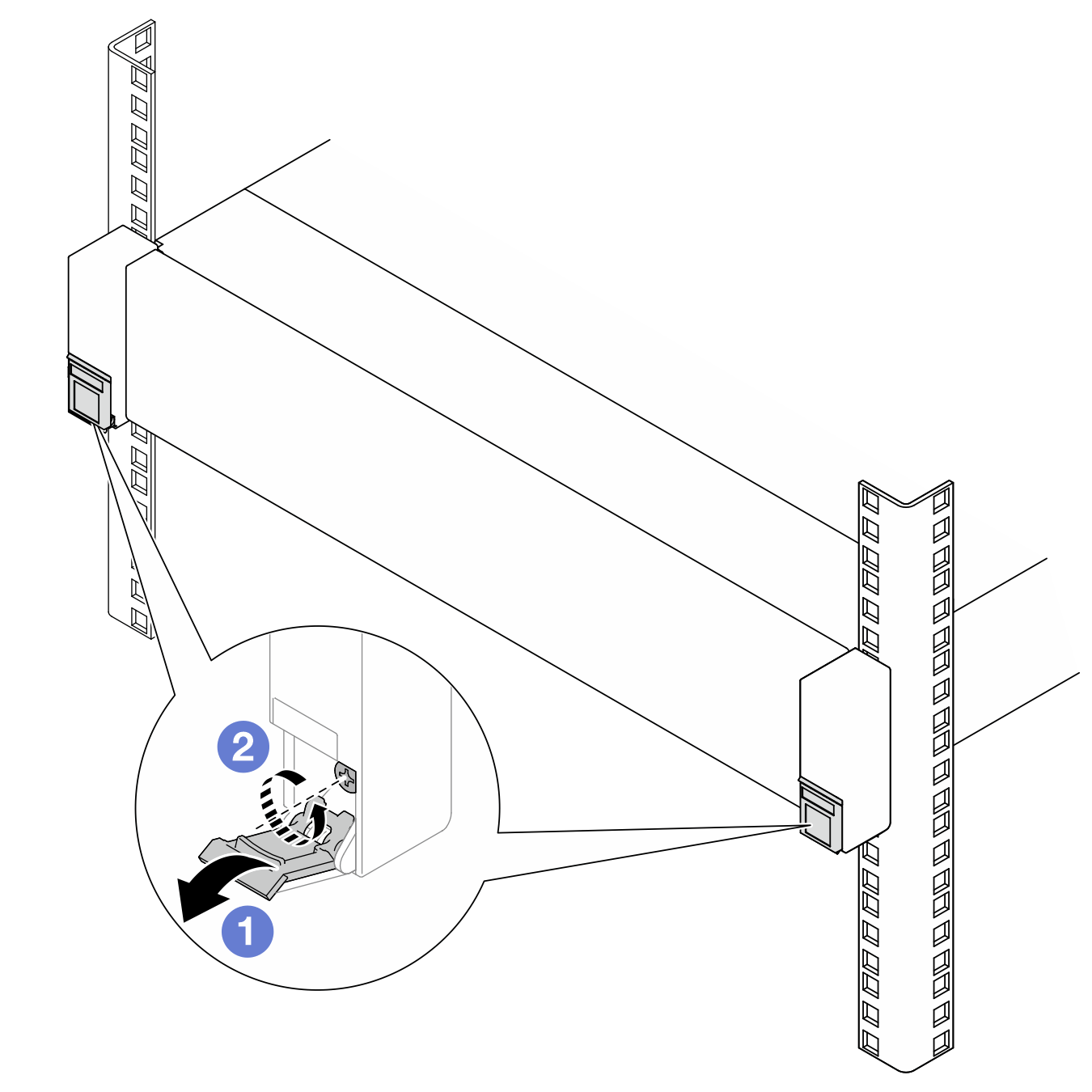

    Figura 1. Desencaixando o servidor do rack

    Frente do rack


    Disengage server from the rack

    1. Vire para baixo as tampas nas travas do rack.
    2. Solte os parafusos que fixam o servidor.
  3. Remova o servidor do rack.
    CUIDADO
    Três pessoas devem levantar o servidor segurando os 1 pontos de elevação.
    Figura 2. Levantando o servidor

    Frente do rack


    Lifting up the server

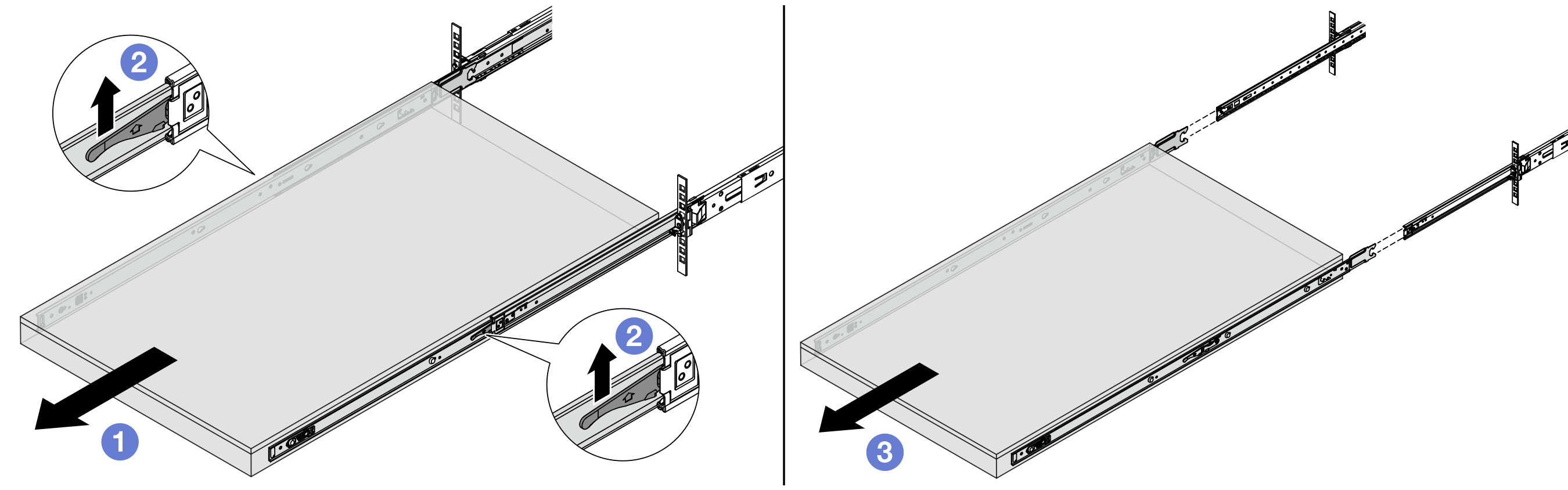

    Figura 3. Puxando o servidor
    Pulling out the server

    1. Deslize o servidor para fora até que ele pare.
    2. Levante as travas nos trilhos.
    3. Em três pessoas, levante o servidor para removê-lo completamente dos trilhos. Coloque o servidor sobre uma superfície plana e resistente.
  4. Remova os trilhos internos do servidor.

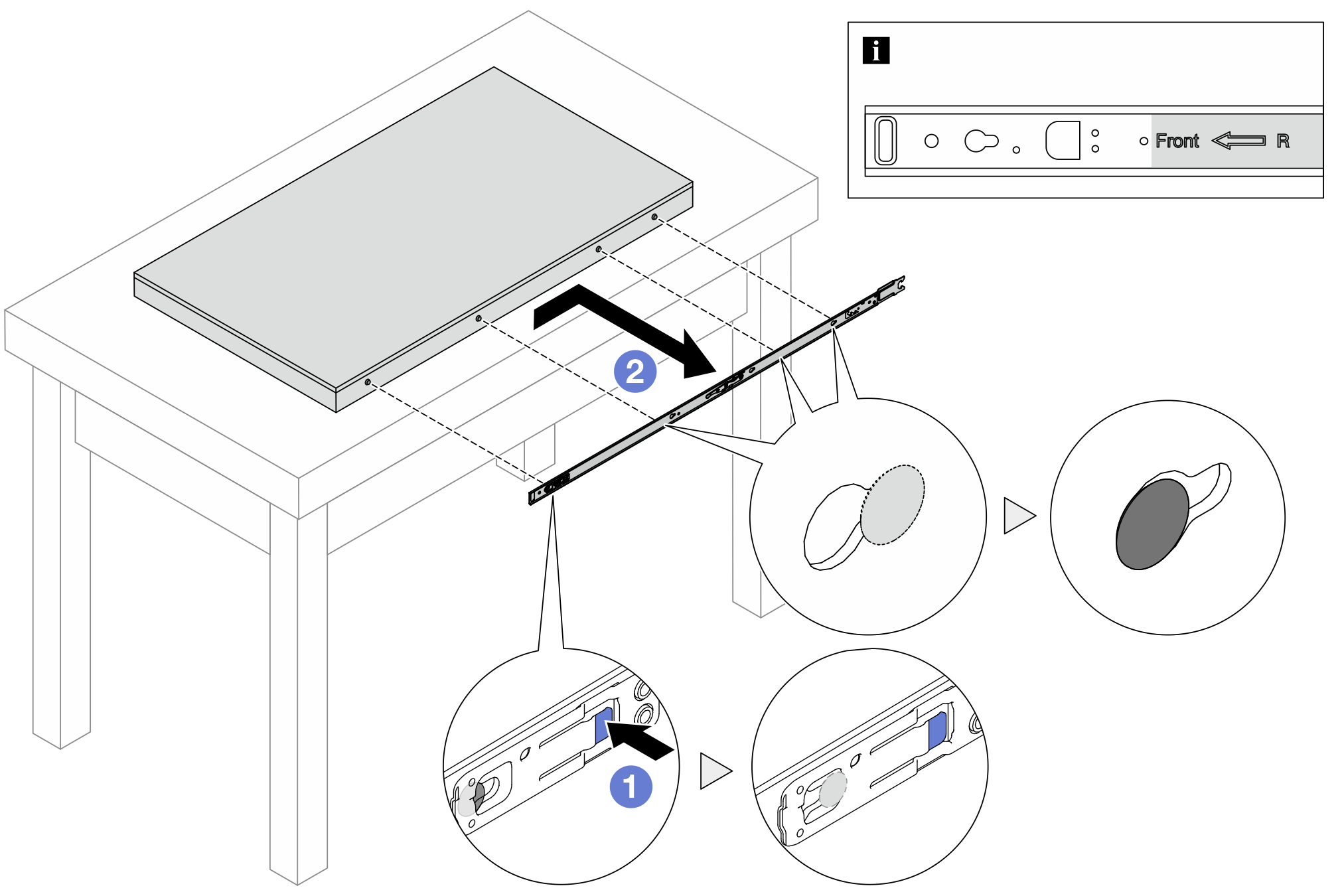

    Figura 4. Removendo os trilhos internos

    Frente do rack



    1. Empurre a guia azul para liberar a trava.
    2. Empurre o trilho interno para trás até que os pinos T no servidor se desencaixem do trilho interno.
  5. Repita a etapa anterior para o outro trilho.
Depois de concluir

Cuidadosamente, coloque o servidor em uma superfície plana antiestática.
