Extracción del compartimiento del ventilador del sistema

Siga las instrucciones que aparecen en esta sección para quitar el compartimiento del ventilador del sistema.

Acerca de esta tarea

Atención

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
  3. (Opcional) Si desea sustituir el compartimiento del ventilador del sistema, quite todos los ventiladores primero. Consulte Extracción de un ventilador del sistema.
    Nota
    Si está quitando el compartimiento del ventilador del sistema para acceder a otros componentes, puede quitarlo con los ventiladores del sistema instalado.
  4. Quite el compartimiento del ventilador del sistema.

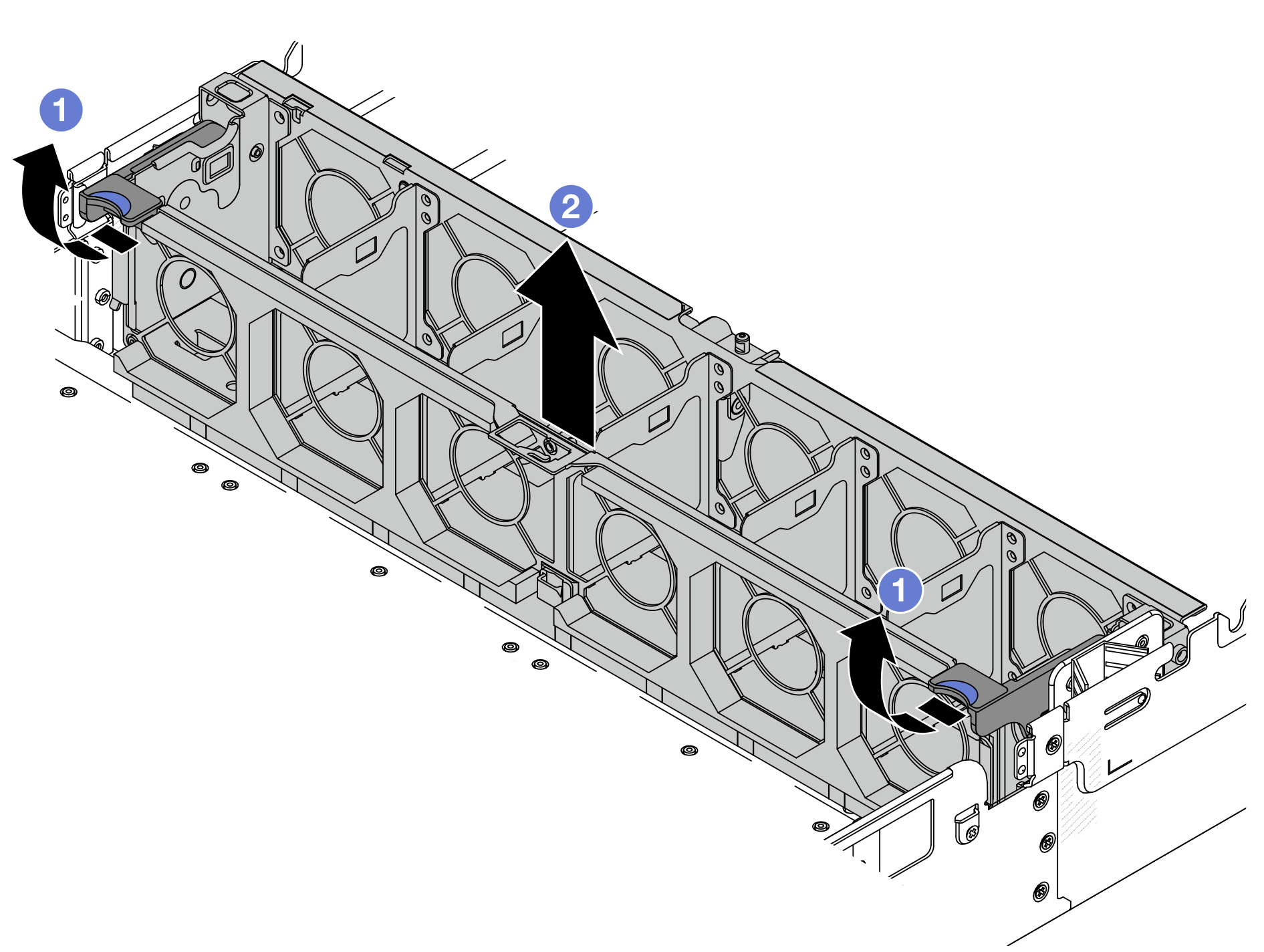

    Figura 1. Extracción del compartimiento del ventilador del sistema
    Removing the system fan cage
    1. Gire las palancas del compartimiento del ventilador del sistema a la parte posterior del servidor.
    2. Levante el compartimiento del ventilador en un movimiento recto hacia fuera del chasis.
Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
