Remover o compartimento do ventilador do sistema

Siga as instruções desta seção para remover a gaiola do ventilador do sistema.

Sobre esta tarefa

Atenção

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior. Consulte Remover a tampa superior.
  3. (Opcional) Se estiver substituindo o compartimento do ventilador do sistema, remova todos os ventiladores do sistema primeiro. Consulte Remover um ventilador do sistema.
    Nota
    Se estiver removendo o compartimento do ventilador do sistema para acessar outros componentes, será possível removê-lo com ventiladores do sistema instalados.
  4. Remova o compartimento do ventilador do sistema.

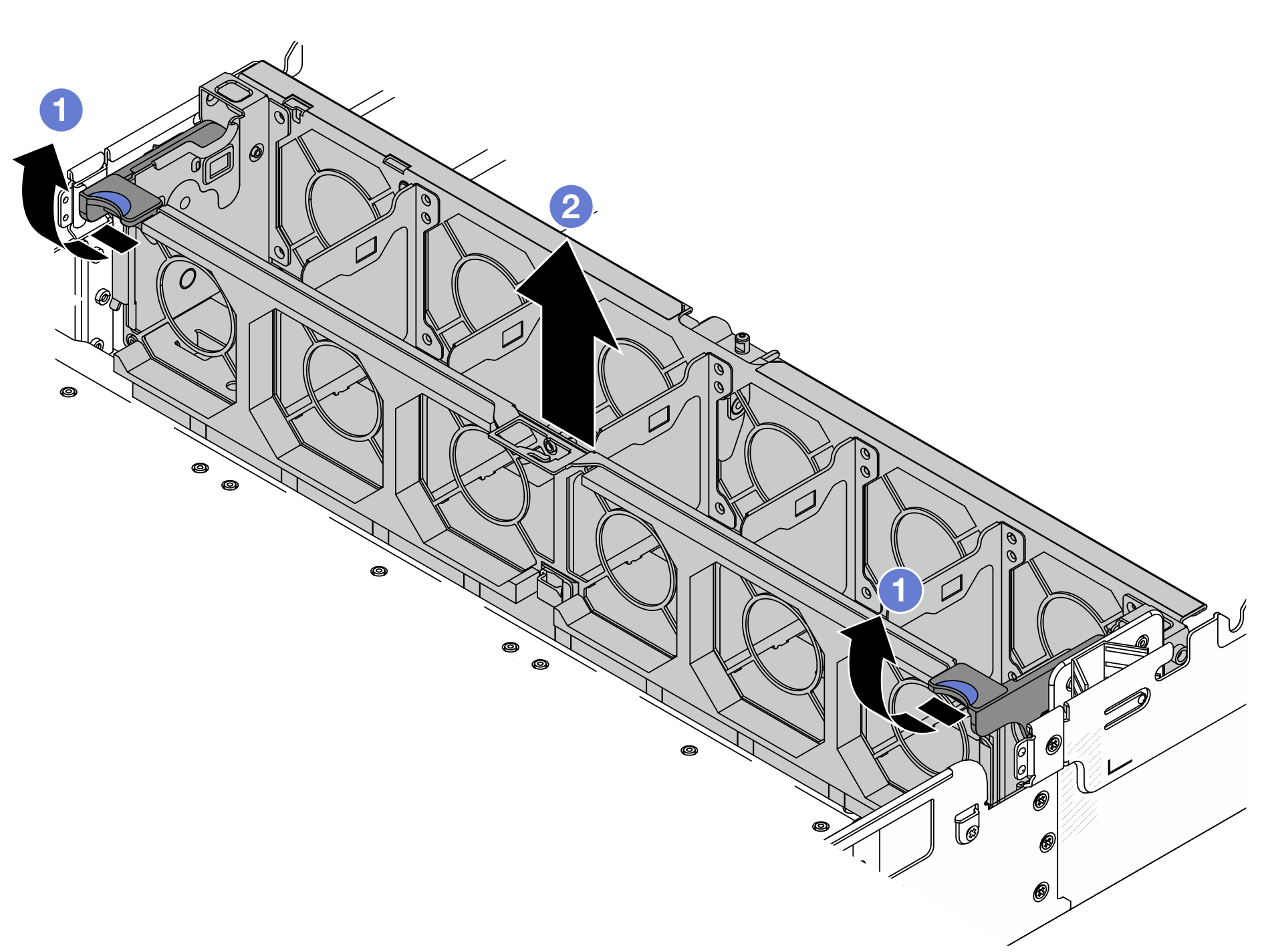

    Figura 1. Removendo a gaiola do ventilador do sistema
    Removing the system fan cage
    1. Gire as alavancas do compartimento do ventilador do sistema na parte traseira do servidor.
    2. Levante o compartimento do ventilador do sistema para cima e para fora do chassi.
Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
