Installazione dello switch di intrusione

Seguire le istruzioni riportate in questa sezione per installare lo switch di intrusione.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Installare lo switch di intrusione sull'alloggiamento della ventola.

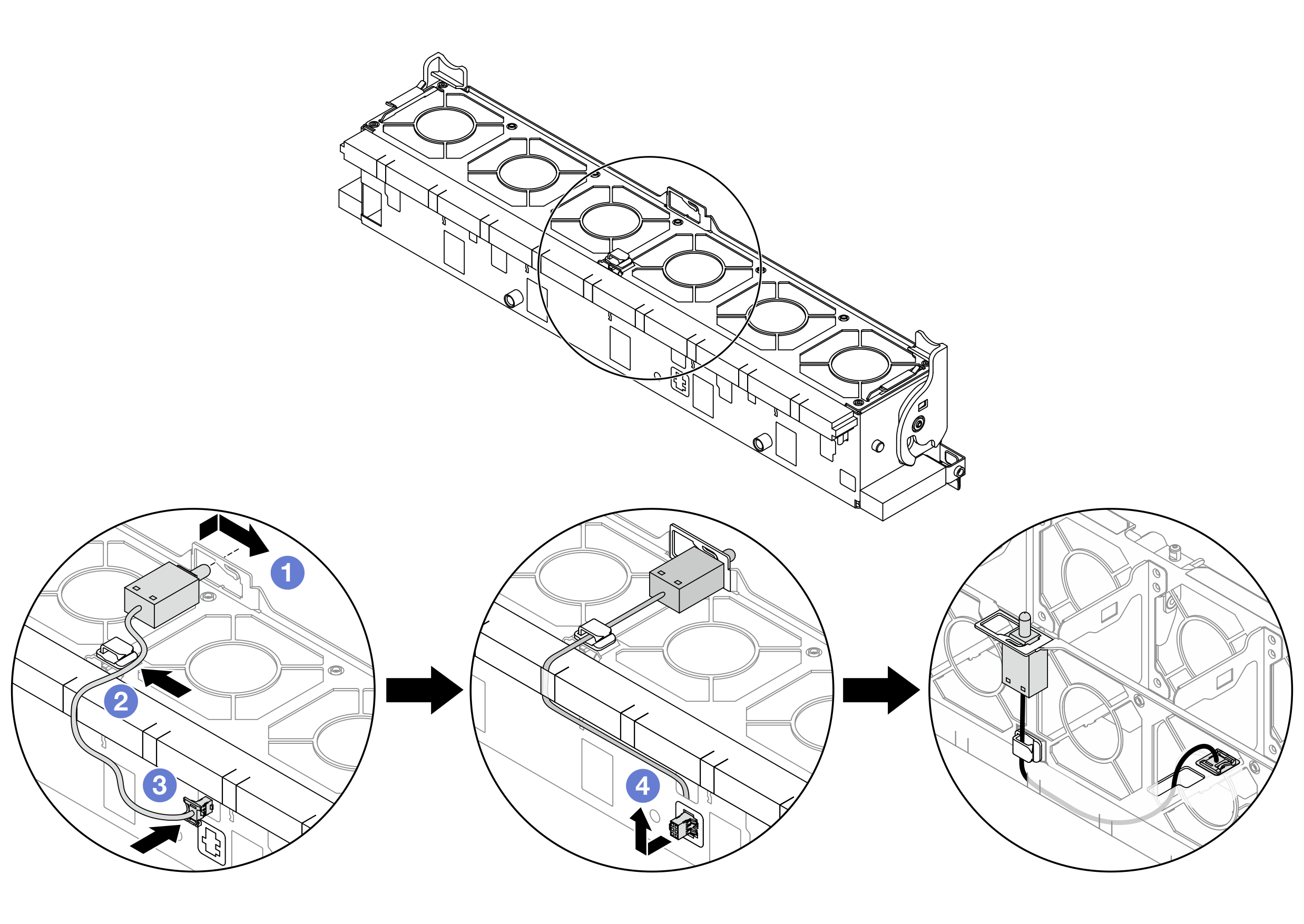

    Figura 1. Installazione dello switch di intrusione
    Installing the intrusion switch

    1. Inserire lo switch di intrusione nel supporto dell'alloggiamento della ventola e spingerlo nella direzione indicata nella figura, fino a posizionarlo correttamente.
    2. Fissare il cavo dello switch di intrusione nell'apposito fermo.
    3. Instradare il cavo nell'alloggiamento della ventola attraverso gli slot predisposti sul polistirolo e sulla parte inferiore dell'alloggiamento della ventola.
    4. Inserire il connettore dello switch di intrusione nel foro del connettore e muoverlo nella direzione mostrata, fino a posizionarlo correttamente.
      Nota

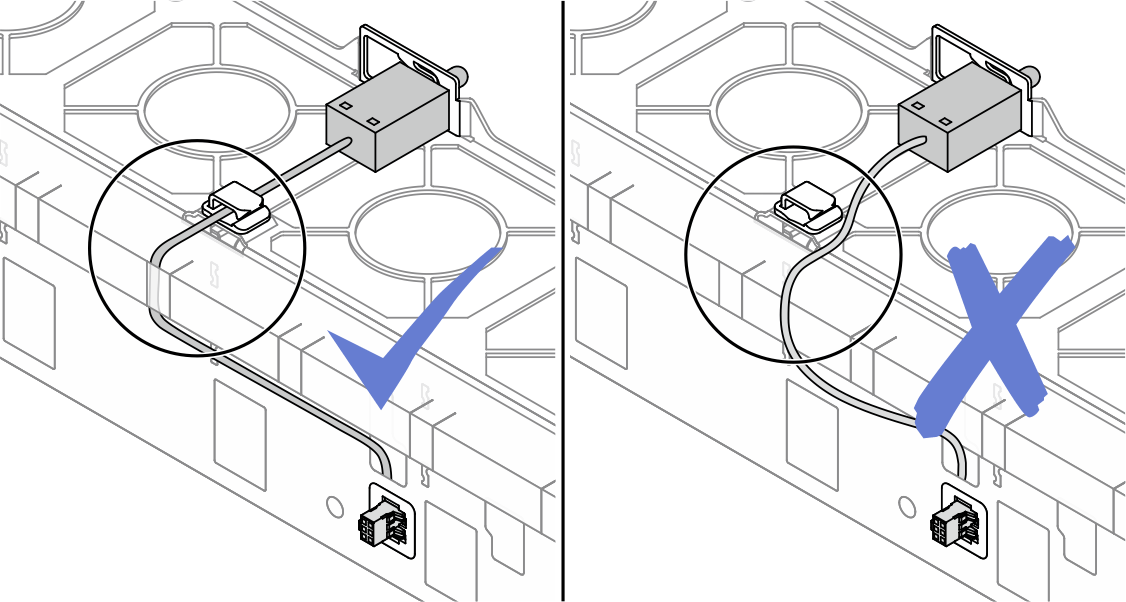

      Assicurarsi che il cavo dello switch di intrusione sia instradato attraverso il fermo del cavo e gli slot predisposti sul polistirolo e sulla parte inferiore dell'alloggiamento della ventola. In caso contrario, il cavo potrebbe scivolare sotto l'alloggiamento della ventola, la superficie di contatto tra l'alloggiamento della ventola e l'assieme della scheda di sistema potrebbe non essere uniforme e il collegamento della ventola potrebbe risultare allentato.

      Intrusion switch installation

  2. Installare l'alloggiamento della ventola di sistema. Vedere Installazione dell'alloggiamento della ventola del sistema.
  3. Installare le ventole del sistema. Vedere Installazione di una ventola di sistema.

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
