ติดตั้งสวิตช์ป้องกันการบุกรุก

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งสวิตช์ป้องกันการบุกรุก

ขั้นตอน

1. ติดตั้งสวิตช์ป้องกันการบุกรุกบนตัวครอบพัดลม

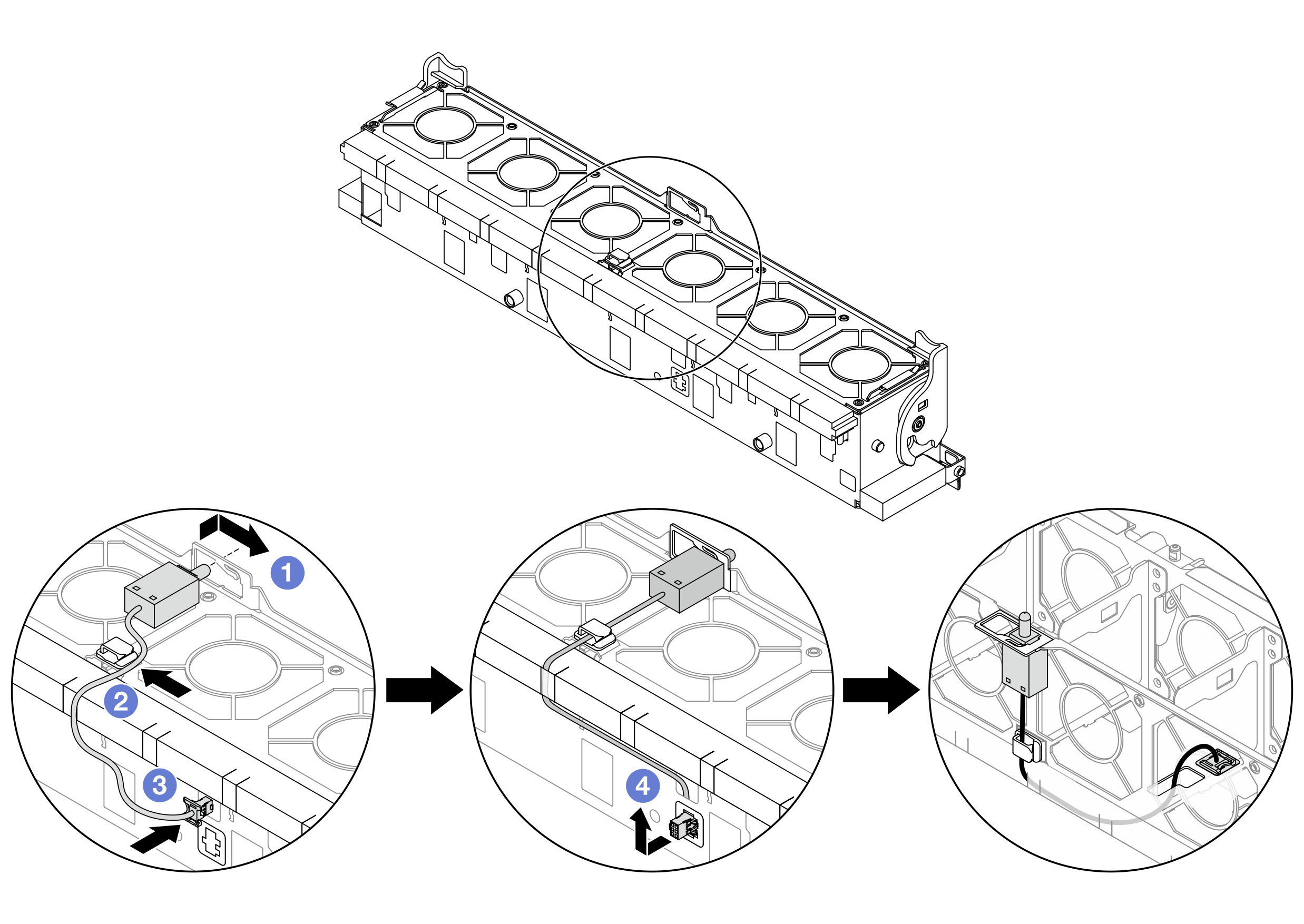

   รูปที่ 1. การติดตั้งสวิตช์ป้องกันการบุกรุก






   1. เสียบสวิตช์ป้องกันการบุกรุกลงบนตัวยึดบนตัวครอบพัดลม แล้วดันในทิศทางตามภาพจนกว่าจะยึดเข้าที่พอดี
   2. ยึดสายสวิตช์ป้องกันการบุกรุกเข้ากับคลิปยึดสาย
   3. เดินสายเข้าไปในตัวครอบพัดลมผ่านช่องเสียบพรีคัตบนโฟมและด้านล่างตัวครอบพัดลม
   4. เสียบขั้วต่อสวิตช์ป้องกันการบุกรุกลงในรูกุญแจขั้วต่อ แล้วขยับตามทิศทางที่ปรากฏในภาพจนกว่าจะยึดเข้าที่พอดี

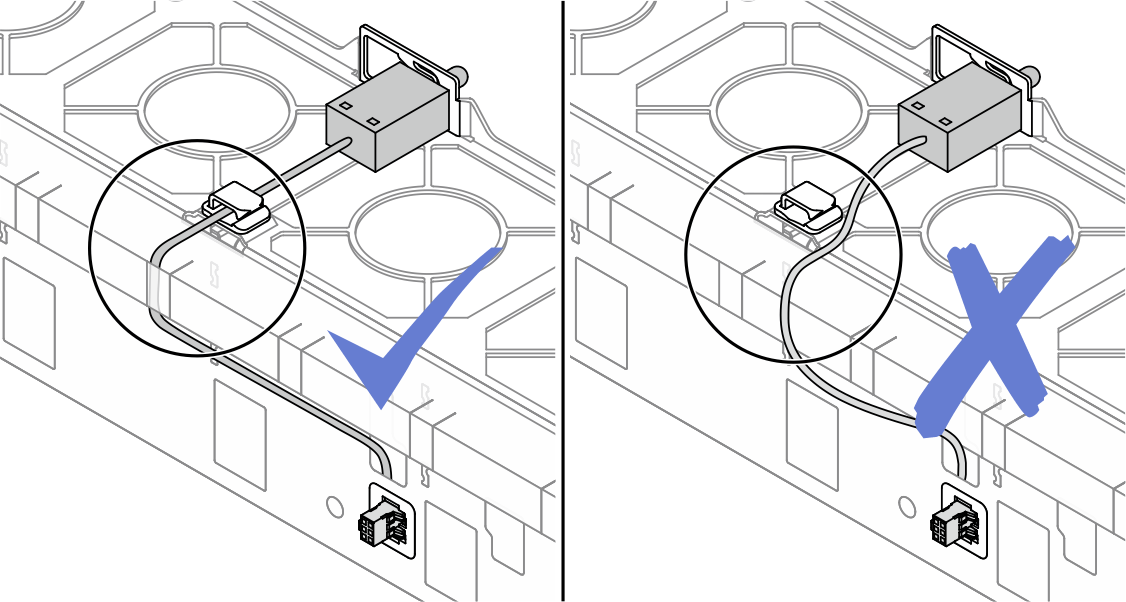

      หมายเหตุ

      ตรวจสอบให้แน่ใจว่าได้เดินสายสวิตช์ป้องกันการบุกรุกผ่านคลิปยึดสายและช่องเสียบพรีคัตบนโฟมและด้านล่างตัวครอบพัดลม ไม่เช่นนั้น สายอาจเลื่อนข้างใต้ตัวครอบพัดลม ทำให้พื้นผิวสัมผัสระหว่างตัวครอบพัดลมกับส่วนประกอบแผงระบบอาจไม่เสมอกัน และการเชื่อมต่อพัดลมอาจหลวม








2. ติดตั้งตัวครอบพัดลมระบบ ดู ติดตั้งตัวครอบพัดลมระบบ
3. ติดตั้งพัดลมระบบ ดูติดตั้งพัดลมระบบ
