Установка стенок для кабелей

В этом разделе приведены инструкции по установке стенок для кабелей.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. Совместите стенку для кабелей с отверстиями для винтов на блоке материнской платы; затем закрутите два винта, чтобы зафиксировать стенку для кабелей. Повторите шаг с другой стенкой для кабелей.

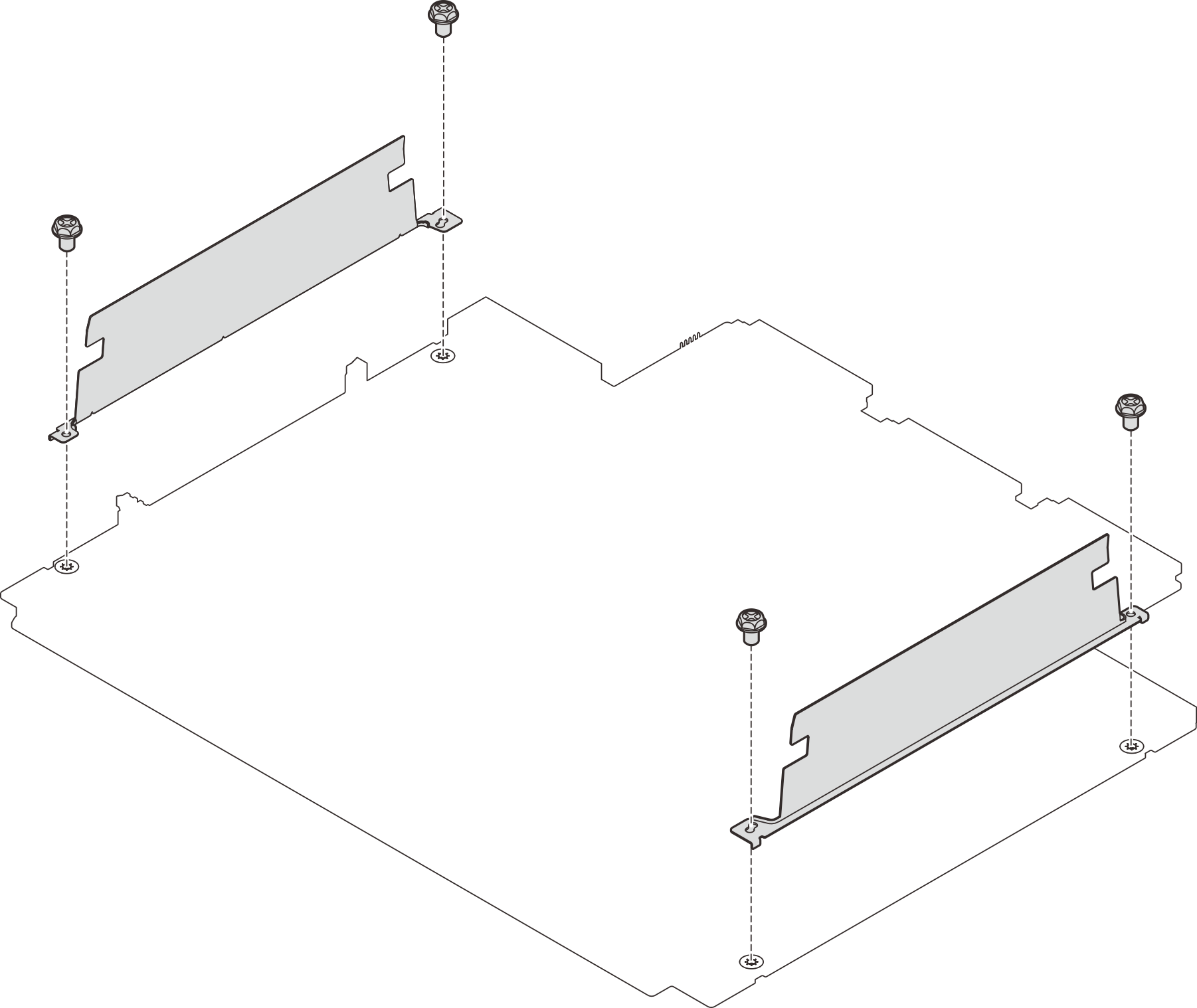

    Рис. 1. Установка стенок для кабелей
    Installing the cable walls
  3. Подключите кабели к блоку материнской платы, если применимо, и проложите кабели в пространство между стенкой для кабелей и рамой, чтобы закрепить кабели. См. раздел Прокладка внутренних кабелей.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.
