Instalación de las paredes para cables

Siga las instrucciones que aparecen en esta sección para instalar las paredes para cables.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. Alinee la pared para cables con los orificios de tornillos del conjunto de la placa del sistema; luego, apriete dos tornillos para fijar la pared para cables. Repita el paso en la otra pared para cables.

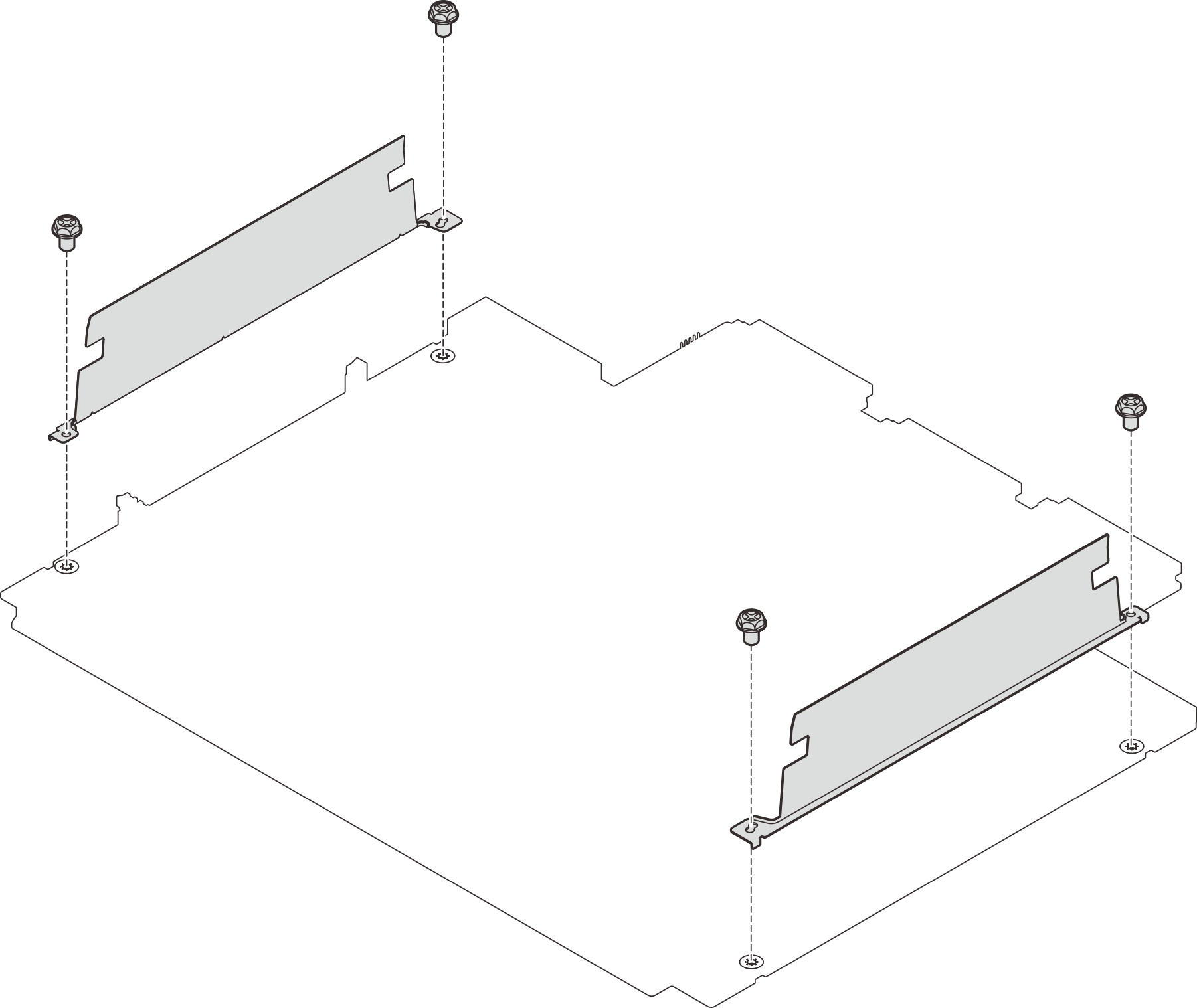

    Figura 1. Instalación de paredes para cables
    Installing the cable walls
  3. Conecte los cables al conjunto de la placa del sistema, si corresponde, y disponga los cables en el espacio que se encuentra entre la pared para cables y el chasis para asegurar los cables. Consulte Disposición interna de los cables.

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
