Extracción de las paredes para cables

Siga las instrucciones que aparecen en esta sección para quitar las paredes para cables.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción del servidor del bastidor.
    2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Quite el deflector de aire. Consulte Extracción del deflector de aire.
    4. Quite el compartimiento del ventilador del sistema. Consulte Extracción del compartimiento del ventilador del sistema.
  2. Si es necesario, desconecte los cables del conjunto de la placa del sistema para facilitar la operación.
    Atención
    Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
  3. Quite los cables de las paredes para cables.

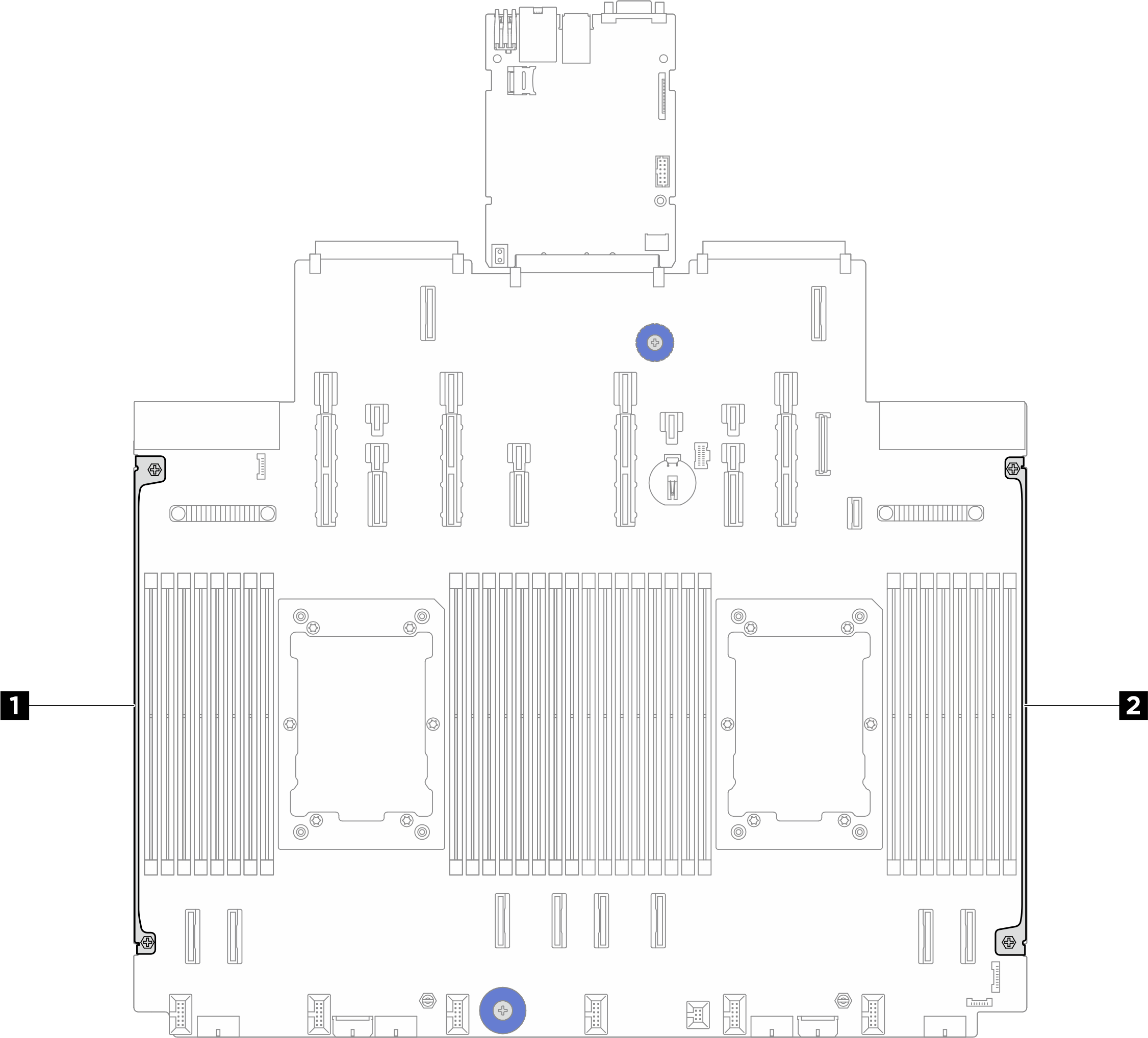

    Figura 1. Ubicaciones de las paredes para cables
    Cable wall locations
    1 2 Paredes para cables
  4. Suelte los dos tornillos que fijan la pared para cables y, a continuación, levántela del conjunto de la placa del sistema para quitarla. Repita el paso en la otra pared para cables.
    Figura 2. Extracción de las paredes para cables
    Removing the cable walls

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
