Extracción del deflector de aire

Siga las instrucciones que aparecen en esta sección para quitar el deflector de aire.

Acerca de esta tarea

S033
240VA shock hazard
PRECAUCIÓN

Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.

S017
moving parts
PRECAUCIÓN
Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Si utiliza el servidor con el deflector de aire extraído, pueden producirse daños en los componentes de dicho servidor. Para permitir una refrigeración y un flujo de aire adecuados, vuelva a instalar el deflector de aire antes de encender el servidor.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Si hay un módulo de alimentación flash RAID instalado en el deflector de aire, desconecte el cable del módulo alimentación flash RAID primero.
    4. Si hay una unidad M.2 instalada en el deflector de aire, desconecte los cables de la placa posterior M.2.
  2. Sujete el deflector de aire y levántelo cuidadosamente para quitarlo del chasis.

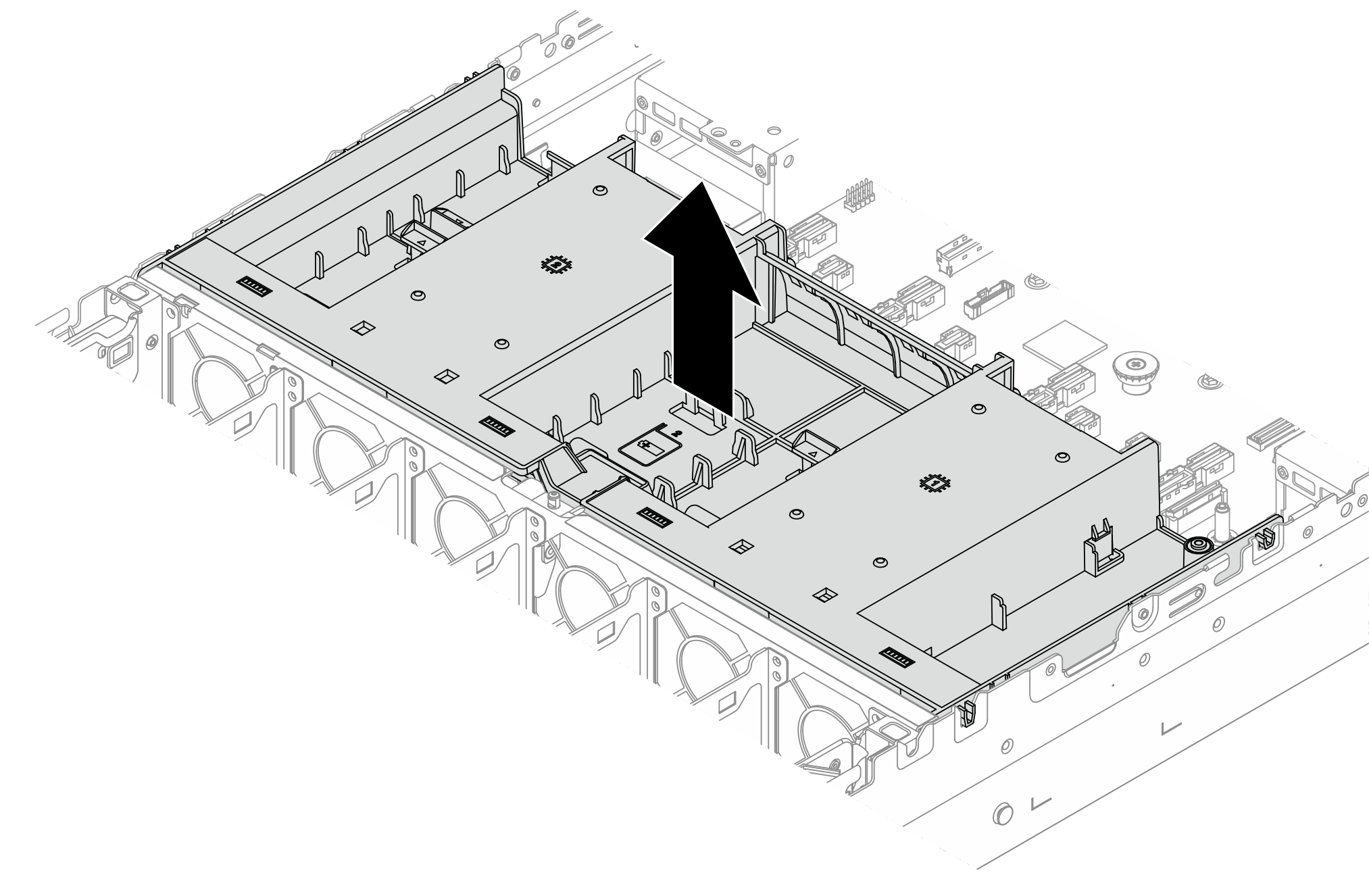

    Figura 1. Extracción del deflector de aire
    Removing the air baffle
  3. (Opcional) Quite el relleno del deflector de aire.
    Nota
    El relleno solo se necesita para el deflector de aire estándar si no hay un disipador de calor o un disipador de calor de 1U instalado.

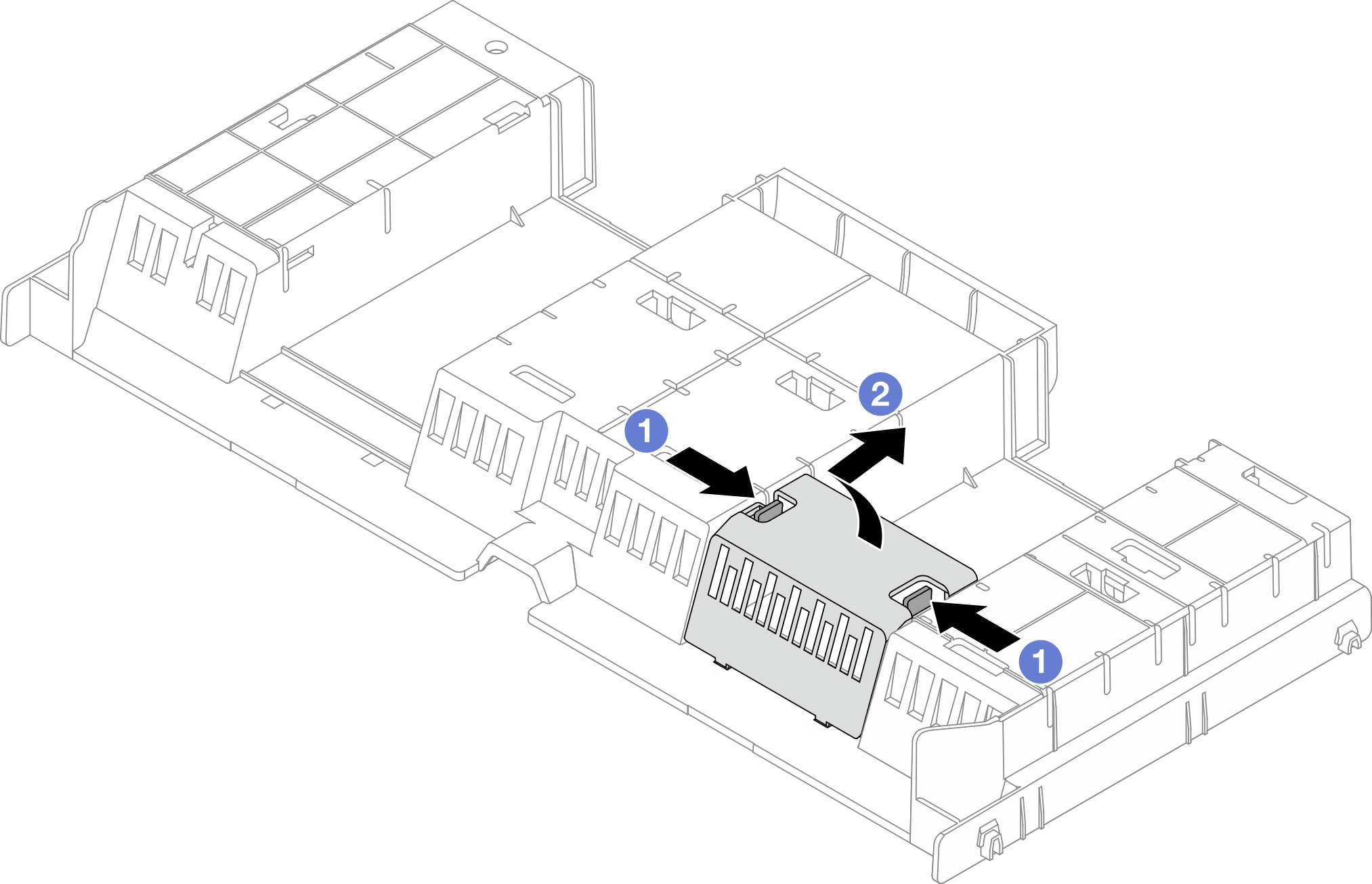

    Figura 2. Extracción del relleno del deflector de aire
    Removing the air baffle filler
    1. Sostenga las pestañas del relleno a ambos lados del relleno.
    2. Quite el relleno del deflector de aire como se muestra arriba.

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
