ถอดแผ่นกั้นลม

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแผ่นกั้นลม

เกี่ยวกับงานนี้

S033
240VA shock hazard
ข้อควรระวัง

มีพลังงานที่เป็นอันตราย แรงดันไฟฟ้าที่มีพลังงานที่เป็นอันตรายอาจทำให้เกิดความร้อนเมื่อลัดวงจรกับโลหะ ซึ่งอาจทำให้เกิดการกระเด็นของเม็ดโลหะ การลวก หรือทั้งสองอย่าง

S017
moving parts
ข้อควรระวัง
มีใบพัดลมที่เคลื่อนไหวและเป็นอันตรายอยู่ใกล้เคียง ให้นิ้วและอวัยวะส่วนอื่นอยู่ห่างจากชิ้นส่วนต่างๆ เสมอ
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • การใช้งานเซิร์ฟเวอร์โดยที่ถอดแผ่นกั้นลมออกอาจทำให้ส่วนประกอบเซิร์ฟเวอร์เสียหาย เพื่อการระบายความร้อนและการระบายอากาศที่เหมาะสม ให้ติดตั้งแผ่นกั้นลมกลับเข้าที่ก่อนที่จะเปิดเซิร์ฟเวอร์

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
    2. ถอดฝาครอบด้านบน ดู ถอดฝาครอบด้านบน
    3. หากมีการติดตั้งโมดูลพลังงานแบบแฟลชของ RAID บนแผ่นกั้นลม ให้ถอดสายโมดูลพลังงานแบบแฟลชของ RAID ออกก่อน
    4. หากมีไดรฟ์ M.2 ติดตั้งอยู่บนแผ่นกั้นลม ให้ถอดสายแบ็คเพลน M.2 ออก
  2. จับแผ่นกั้นลมและยกออกจากตัวเครื่องอย่างระมัดระวัง

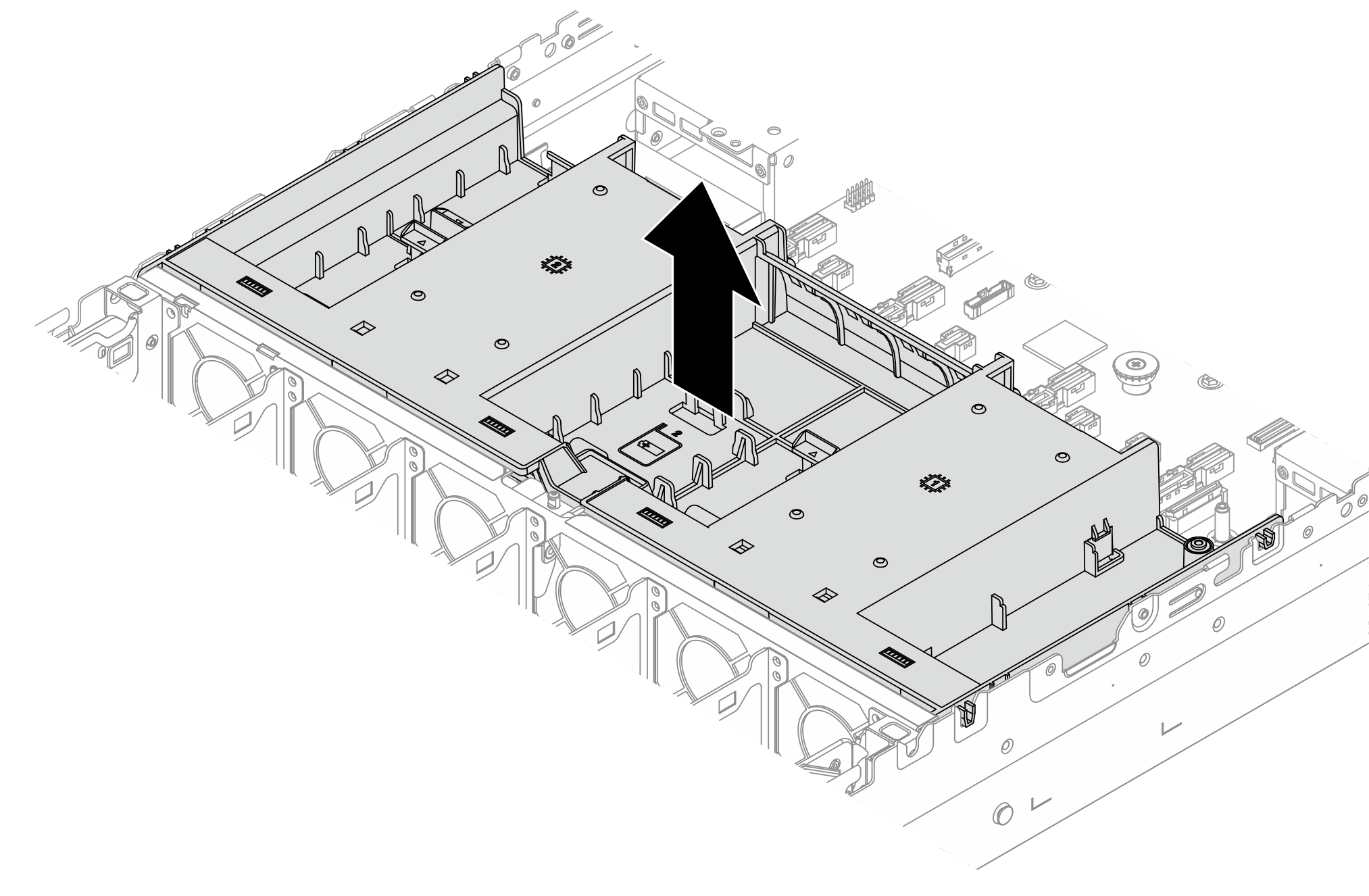

    รูปที่ 1. การถอดแผ่นกั้นลม
    Removing the air baffle
  3. (ขั้นตอนเสริม) ถอดแผงครอบแผ่นกั้นลม
    หมายเหตุ
    จำเป็นต้องมีแผงครอบสำหรับแผ่นกั้นลมมาตรฐานเท่านั้นเมื่อไม่ได้ติดตั้งตัวระบายความร้อนหรือตัวระบายความร้อน 1U

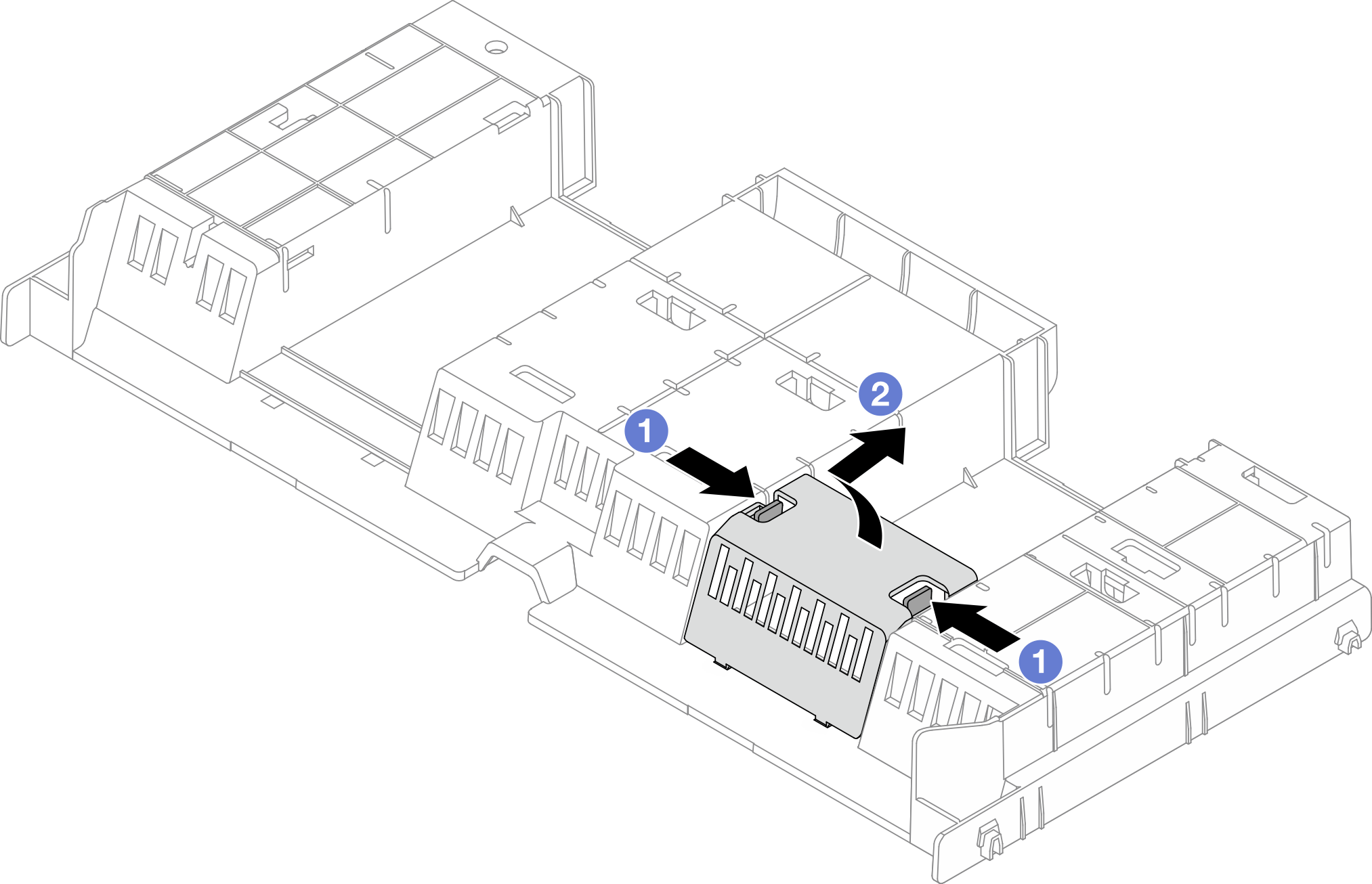

    รูปที่ 2. การถอดแผงครอบแผ่นกั้นลม
    Removing the air baffle filler
    1. จับแถบแผงครอบทั้งสองด้านของแผงครอบ
    2. ถอดแผงครอบออกจากแผ่นกั้นลมตามภาพด้านบน

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
