ติดตั้งแผ่นกั้นลม

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผ่นกั้นลม

เกี่ยวกับงานนี้

S033
240VA shock hazard
ข้อควรระวัง

มีพลังงานที่เป็นอันตราย แรงดันไฟฟ้าที่มีพลังงานที่เป็นอันตรายอาจทำให้เกิดความร้อนเมื่อลัดวงจรกับโลหะ ซึ่งอาจทำให้เกิดการกระเด็นของเม็ดโลหะ การลวก หรือทั้งสองอย่าง

S017
moving parts
ข้อควรระวัง
มีใบพัดลมที่เคลื่อนไหวและเป็นอันตรายอยู่ใกล้เคียง ให้นิ้วและอวัยวะส่วนอื่นอยู่ห่างจากชิ้นส่วนต่างๆ เสมอ
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • การใช้งานเซิร์ฟเวอร์โดยที่ถอดแผ่นกั้นลมออกอาจทำให้ส่วนประกอบเซิร์ฟเวอร์เสียหาย เพื่อการระบายความร้อนและการระบายอากาศที่เหมาะสม ให้ติดตั้งแผ่นกั้นลมกลับเข้าที่ก่อนที่จะเปิดเซิร์ฟเวอร์

ขั้นตอน

  1. (ขั้นตอนเสริม) ติดตั้งแผงครอบแผ่นกั้นลม
    หมายเหตุ
    จำเป็นต้องมีแผงครอบสำหรับแผ่นกั้นลมมาตรฐานเท่านั้นเมื่อไม่ได้ติดตั้งตัวระบายความร้อนหรือตัวระบายความร้อน 1U

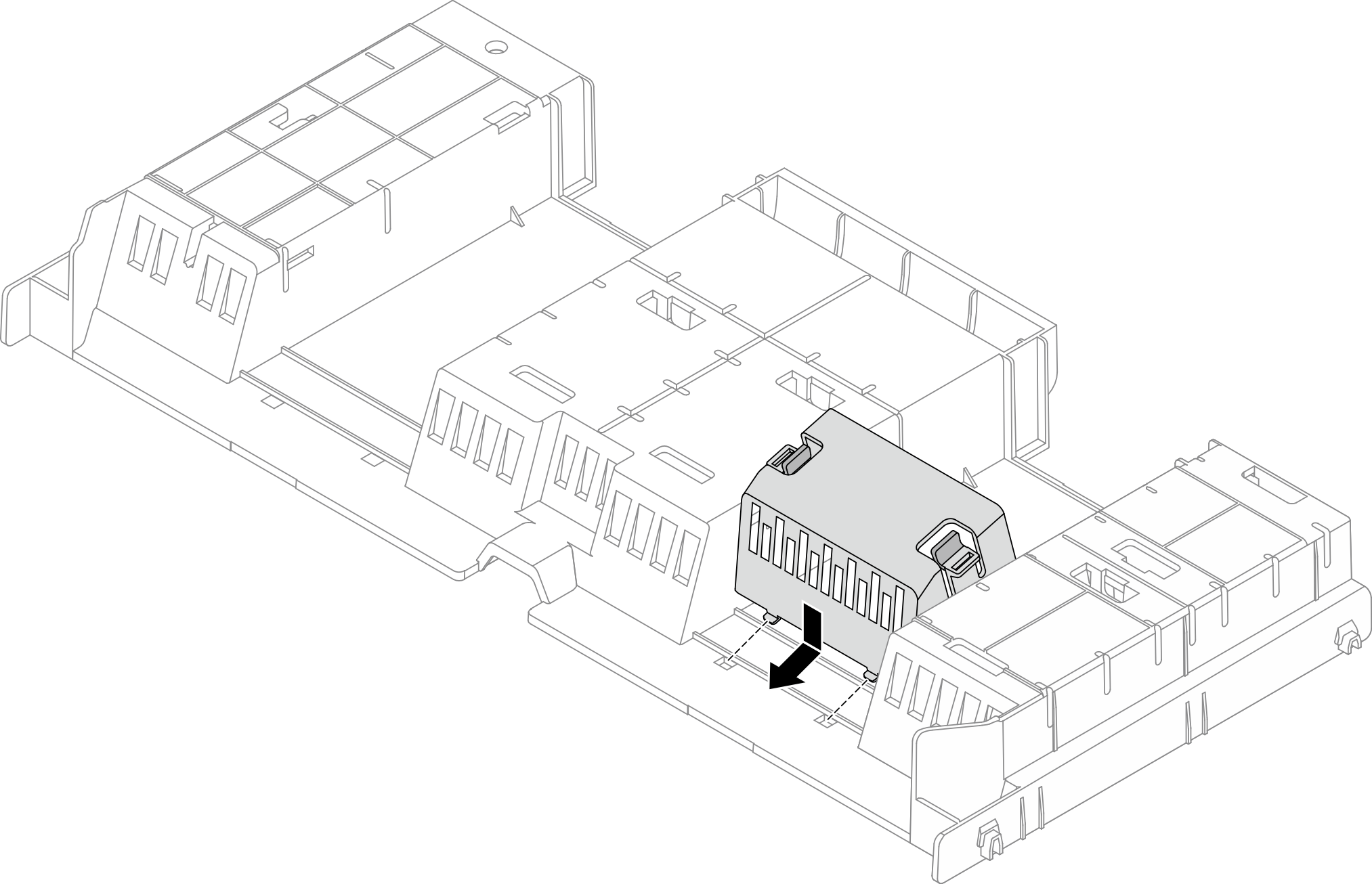

    รูปที่ 1. การติดตั้งแผงครอบแผ่นกั้นลม
    Installing the air baffle filler

  2. หากแผ่นกั้นลมไม่มีไมลาร์ ให้วางไมลาร์ลงบนแผ่นกั้นลมตามที่แสดงในภาพประกอบ

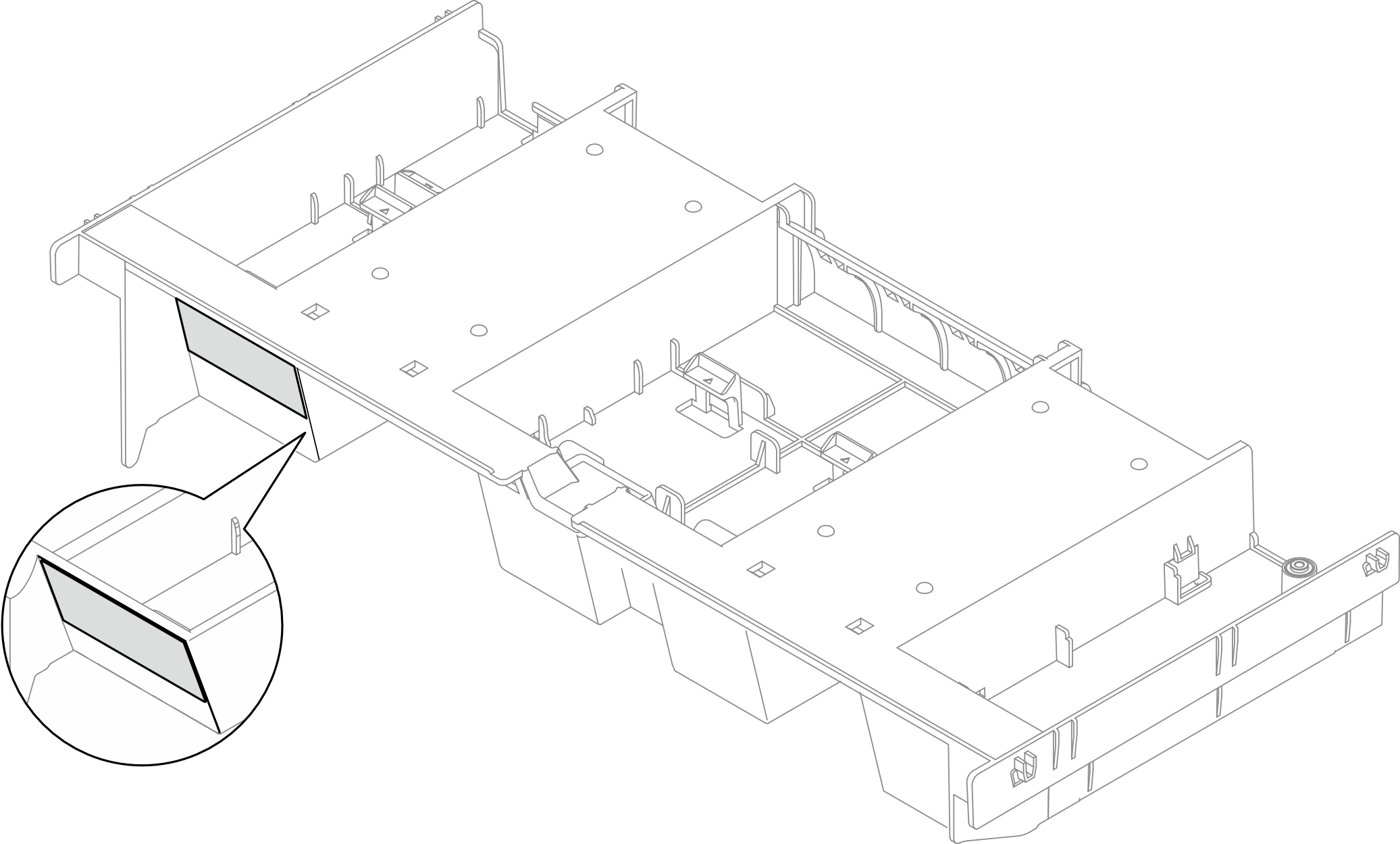

    รูปที่ 2. ไมลาร์แผ่นกั้นลม
    Air baffle mylar
  3. จัดแนวแถบทั้งสองข้างของแผ่นกั้นลมให้ตรงกับช่องที่สอดคล้องกันทั้งสองข้างของตัวเครื่อง จากนั้น ลดระดับแผ่นกั้นลมให้เข้าไปในตัวเครื่อง แล้วกดแผ่นกั้นลมลงจนกว่าจะยึดเข้าที่

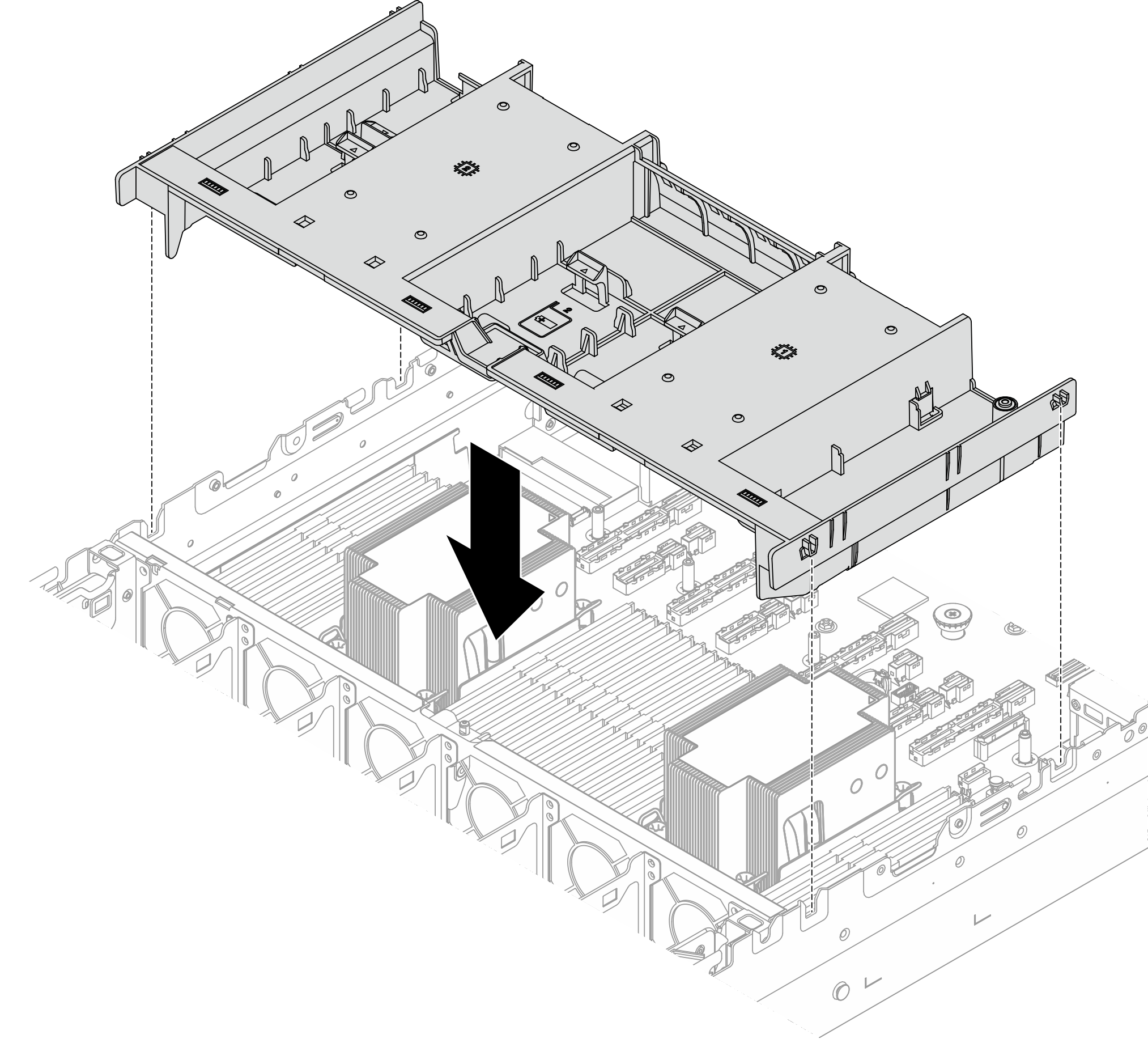

    รูปที่ 3. การติดตั้งแผ่นกั้นลม
    Installing the air baffle

หลังจากดำเนินการเสร็จ

  1. เชื่อมต่อสายของโมดูลพลังงานแบบแฟลชของ RAID อีกครั้ง หากคุณถอดสายเหล่านั้นออก ดู การเดินสายภายใน

  2. เชื่อมต่อสายของแบ็คเพลน M.2 อีกครั้ง หากคุณถอดสายเหล่านั้นออก ดู การเดินสายภายใน

  3. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
