安裝空氣擋板

請依照本節中的指示安裝空氣擋板。

關於此作業

S033
240VA shock hazard
注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能,導致金屬液化、燃燒或兩者同時發生。

S017
moving parts
注意
附近有危險的活動風扇葉片。手指和身體其他部位應保持距離。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 於空氣擋板卸下時操作伺服器,可能會損壞伺服器元件。為了保持正常冷卻和空氣流通,請在開啟伺服器之前重新裝回空氣擋板。

程序

  1. (選用)安裝空氣擋板填充板。
    只有在未安裝散熱槽或 1U 散熱槽時,標準空氣擋板才需要填充板。

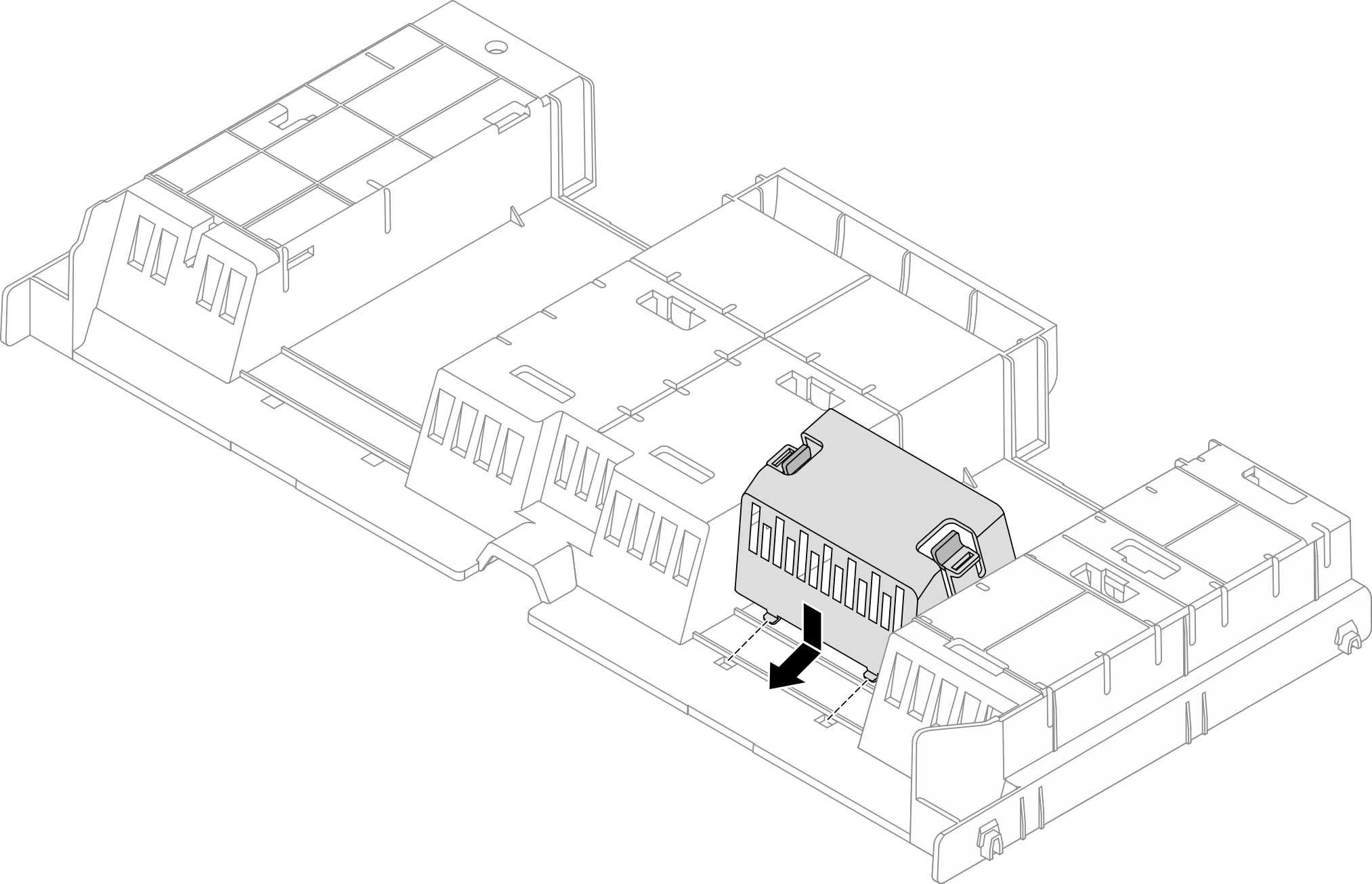

    圖 1. 安裝空氣擋板填充板
    Installing the air baffle filler

  2. 如果空氣擋板未附有聚酯薄膜 (Mylar),請按照圖示將聚酯薄膜貼到空氣擋板。
    圖 2. 空氣擋板聚酯薄膜
    Air baffle mylar
  3. 將空氣擋板兩側的卡榫對齊機箱兩側的對應插槽。再將空氣擋板放入機箱並下壓,直到空氣擋板牢牢固定為止。

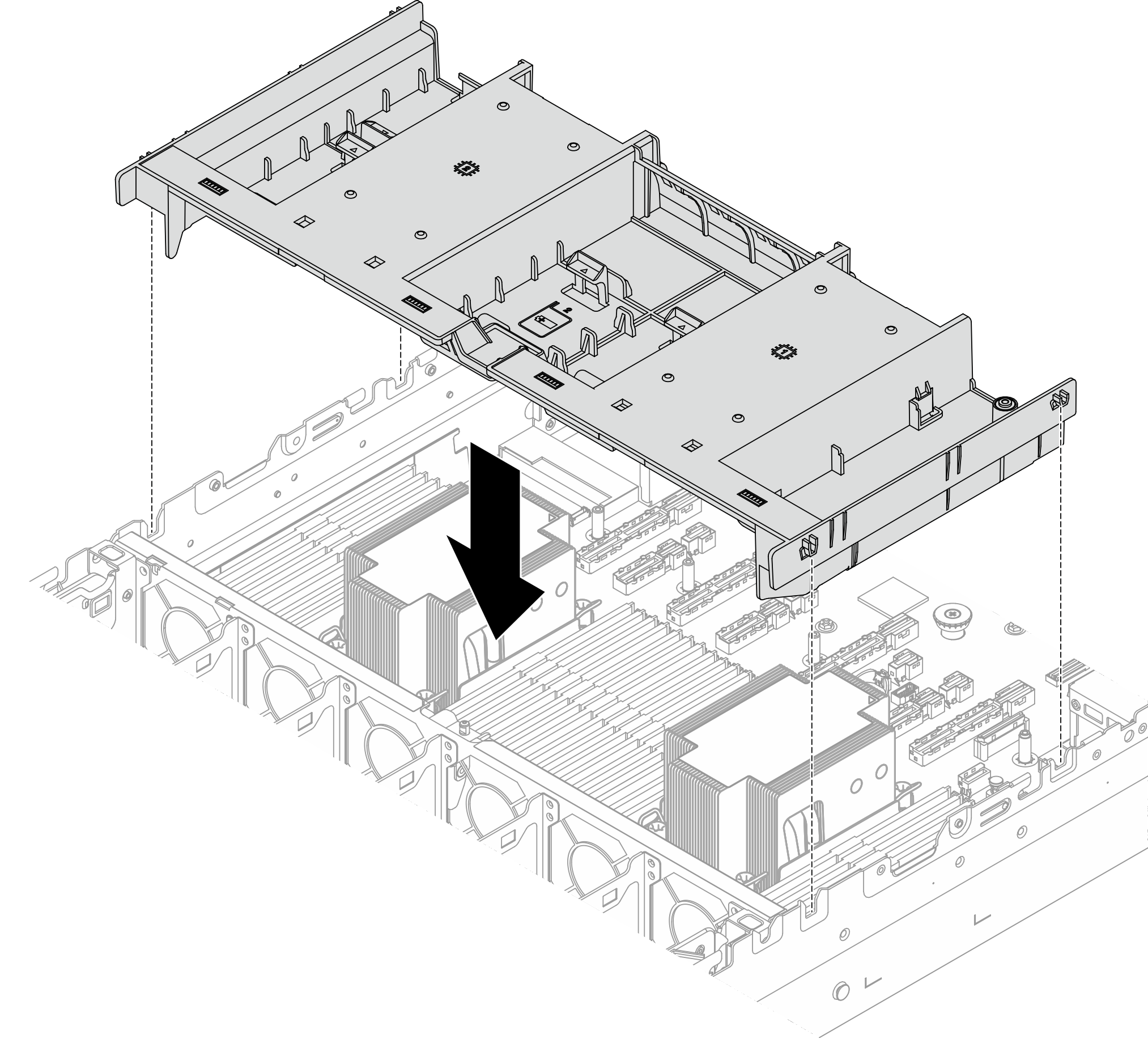

    圖 3. 安裝空氣擋板
    Installing the air baffle

在您完成之後

  1. 如果已拔掉 RAID 快閃記憶體電源模組的纜線,請重新連接。請參閱內部纜線佈線

  2. 如果已拔掉 M.2 背板的纜線,請重新連接。請參閱內部纜線佈線

  3. 完成零件更換請參閱完成零件更換
