卸下空氣擋板

請依照本節中的指示卸下空氣擋板。

關於此作業

S033
240VA shock hazard
注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能,導致金屬液化、燃燒或兩者同時發生。

S017
moving parts
注意
附近有危險的活動風扇葉片。手指和身體其他部位應保持距離。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 於空氣擋板卸下時操作伺服器,可能會損壞伺服器元件。為了保持正常冷卻和空氣流通,請在開啟伺服器之前重新裝回空氣擋板。

程序

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。請參閱更換伺服器
    2. 卸下上蓋。請參閱卸下上蓋
    3. 如果空氣擋板上有安裝 RAID 快閃記憶體電源模組,請先拔除 RAID 快閃記憶體電源模組的纜線。
    4. 如果空氣擋板上安裝了 M.2 硬碟,請拔掉 M.2 背板纜線。
  2. 握住空氣擋板,然後小心地提起空氣擋板,使其脫離機箱。

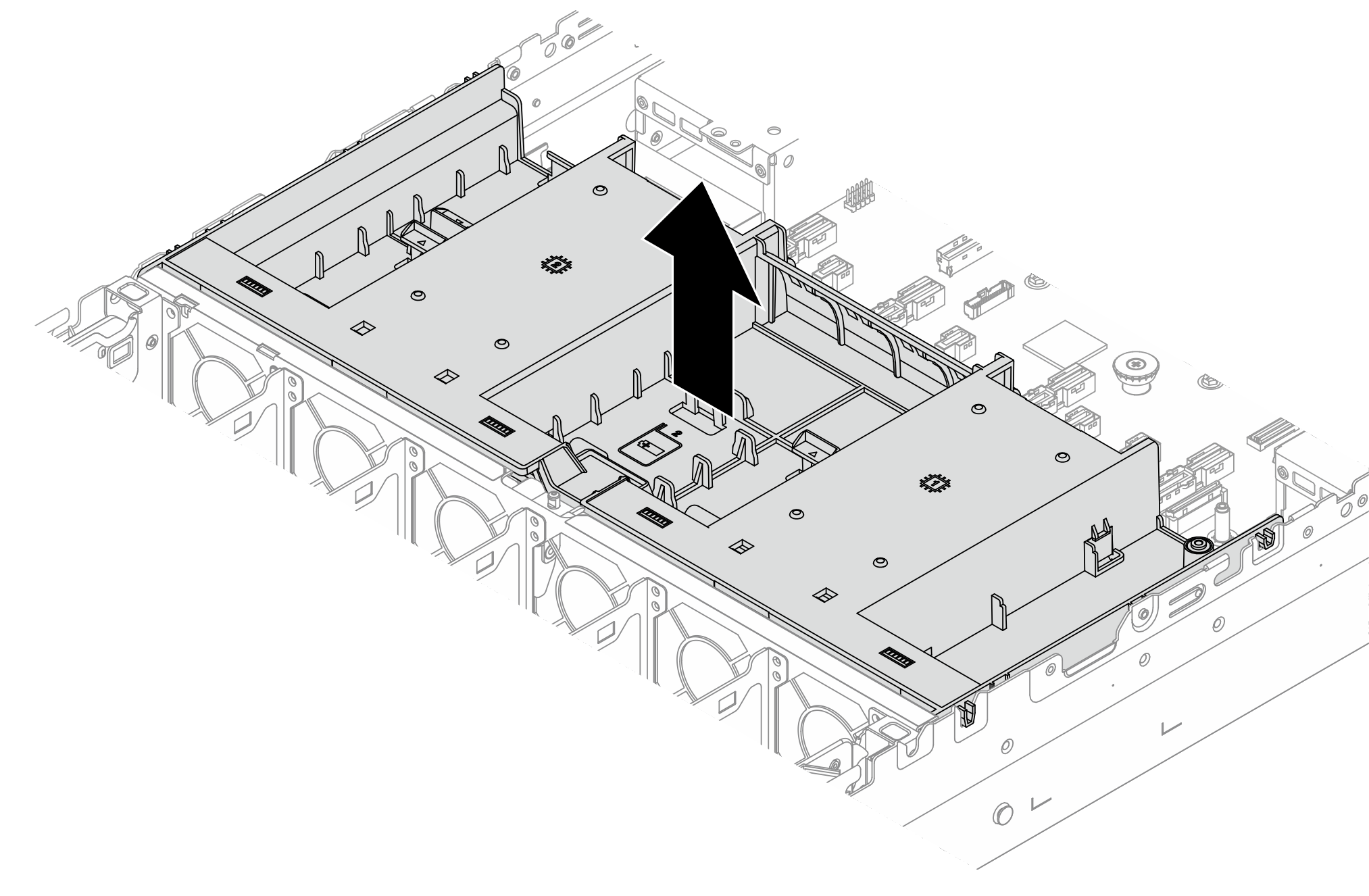

    圖 1. 卸下空氣擋板
    Removing the air baffle
  3. (選用)卸下空氣擋板填充板。
    只有在未安裝散熱槽或 1U 散熱槽時,標準空氣擋板才需要填充板。

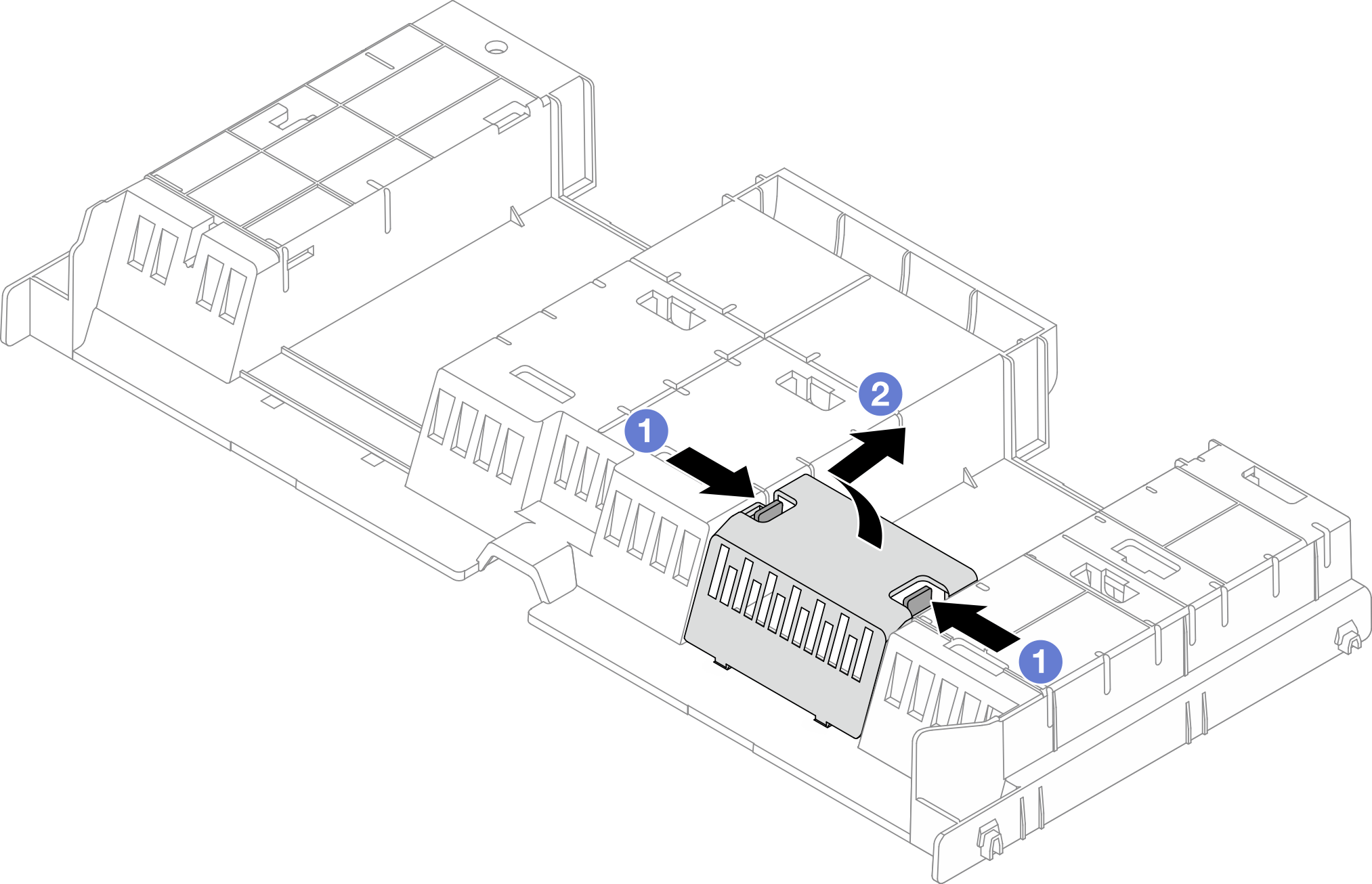

    圖 2. 卸下空氣擋板填充板
    Removing the air baffle filler
    1. 握住填充板兩側的卡榫。
    2. 如上圖所示,從空氣擋板上卸下填充板。

在您完成之後

如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
