Remover o defletor de ar

Siga as instruções nesta seção para remover o defletor de ar.

Sobre esta tarefa

S033
240VA shock hazard
CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

S017
moving parts
CUIDADO
Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • A operação do servidor sem o defletor de ar pode danificar componentes do servidor. Para ter um resfriamento e uma corrente de ar adequados, reinstale a placa defletora de ar antes de ligar o servidor.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Se houver um módulo de energia flash RAID instalado no defletor de ar, desconecte o cabo do módulo primeiro.
    4. Se houver uma unidade M.2 instalada no defletor de ar, desconecte os cabos do backplane M.2.
  2. Segure o defletor de ar e levante-o com cuidado para fora do chassi.

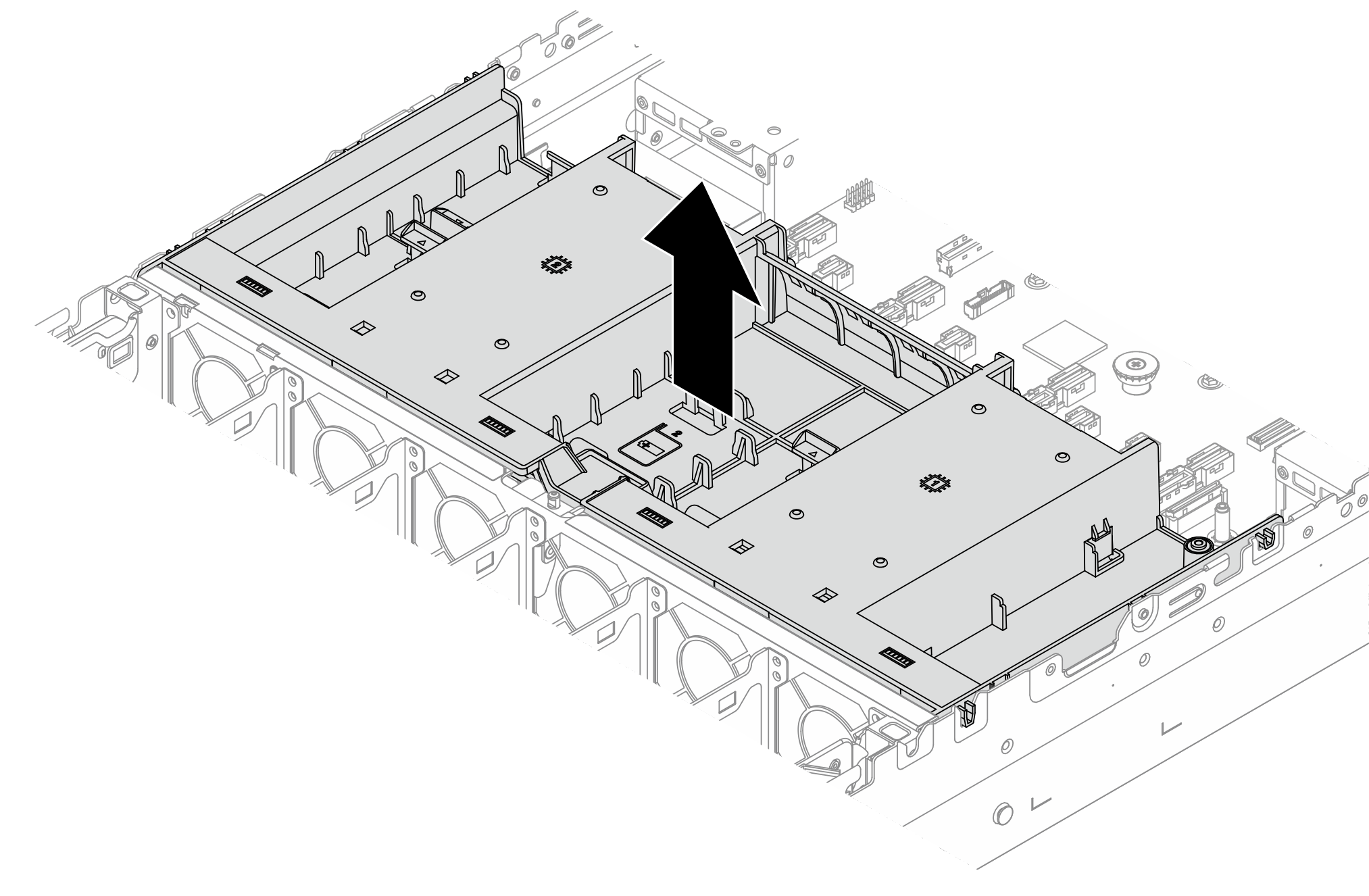

    Figura 1. Removendo o defletor de ar
    Removing the air baffle
  3. (Opcional) Remova o preenchimento do defletor de ar.
    Nota
    O preenchimento é necessário apenas para o defletor de ar padrão quando nenhum dissipador de calor ou um dissipador de calor 1U está instalado.

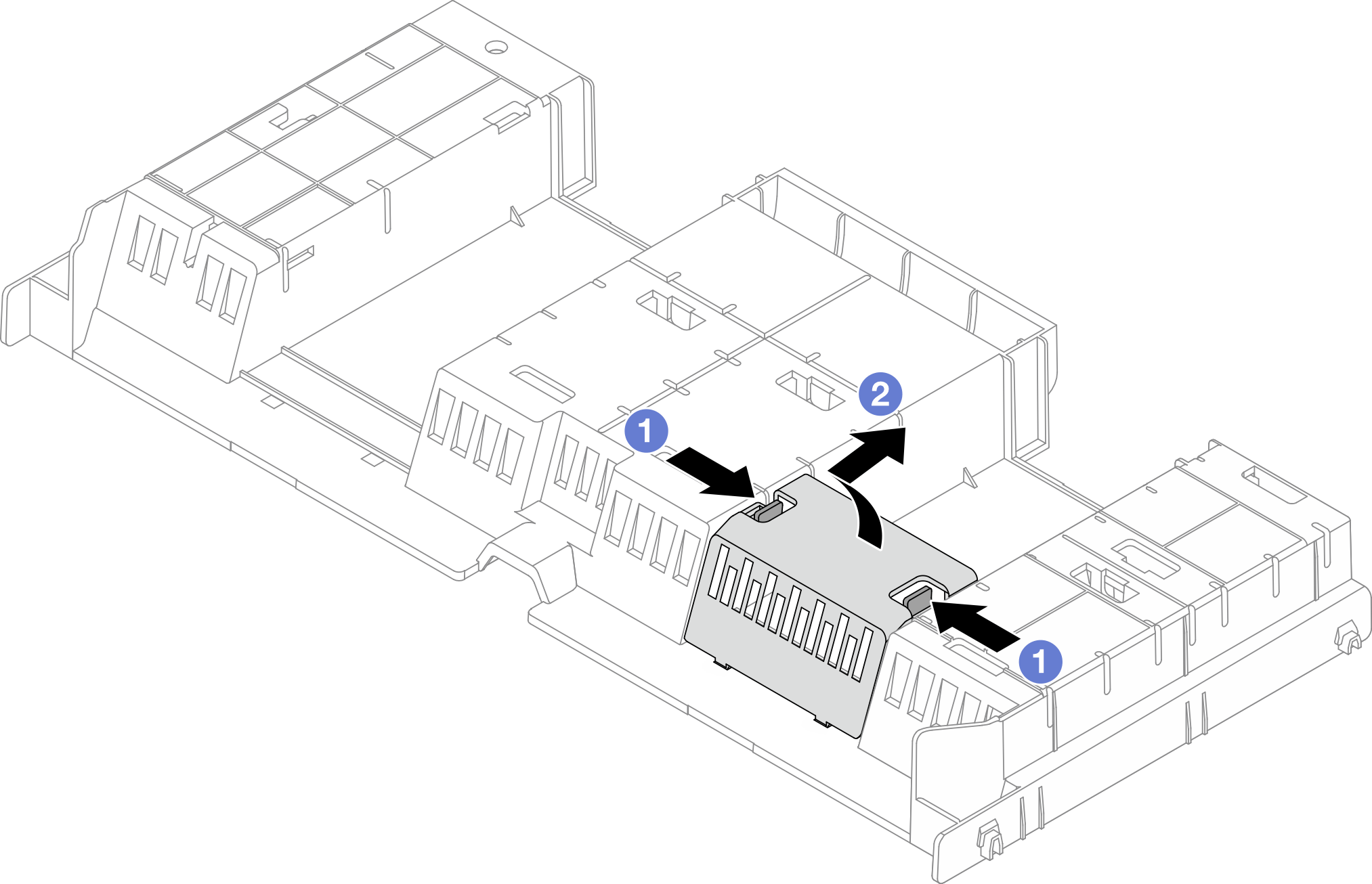

    Figura 2. Removendo o preenchimento do defletor de ar
    Removing the air baffle filler
    1. Segure as guias de preenchimento nos dois lados.
    2. Remova o preenchimento do defletor de ar conforme ilustrado acima.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
