Снятие дефлектора

В этом разделе приведены инструкции по снятию дефлектора.

Об этой задаче

S033
240VA shock hazard
ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

S017
moving parts
ОСТОРОЖНО
Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Использование сервера без дефлектора может привести к повреждению серверных компонентов. Для надлежащего охлаждения и правильного воздушного потока перед включением сервера следует установить дефлектор.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Если в дефлекторе установлен модуль питания флеш-памяти RAID, сначала отключите кабель этого модуля.
    4. Если в дефлекторе установлен диск M.2, отключите кабели объединительной панели M.2.
  2. Возьмитесь за дефлектор и осторожно снимите его с рамы.
    Рис. 1. Снятие дефлектора
    Removing the air baffle
  3. (Необязательно) Снимите заглушку дефлектора.
    Прим.
    Заглушка требуется только для стандартного дефлектора, если не установлен радиатор или радиатор 1U.

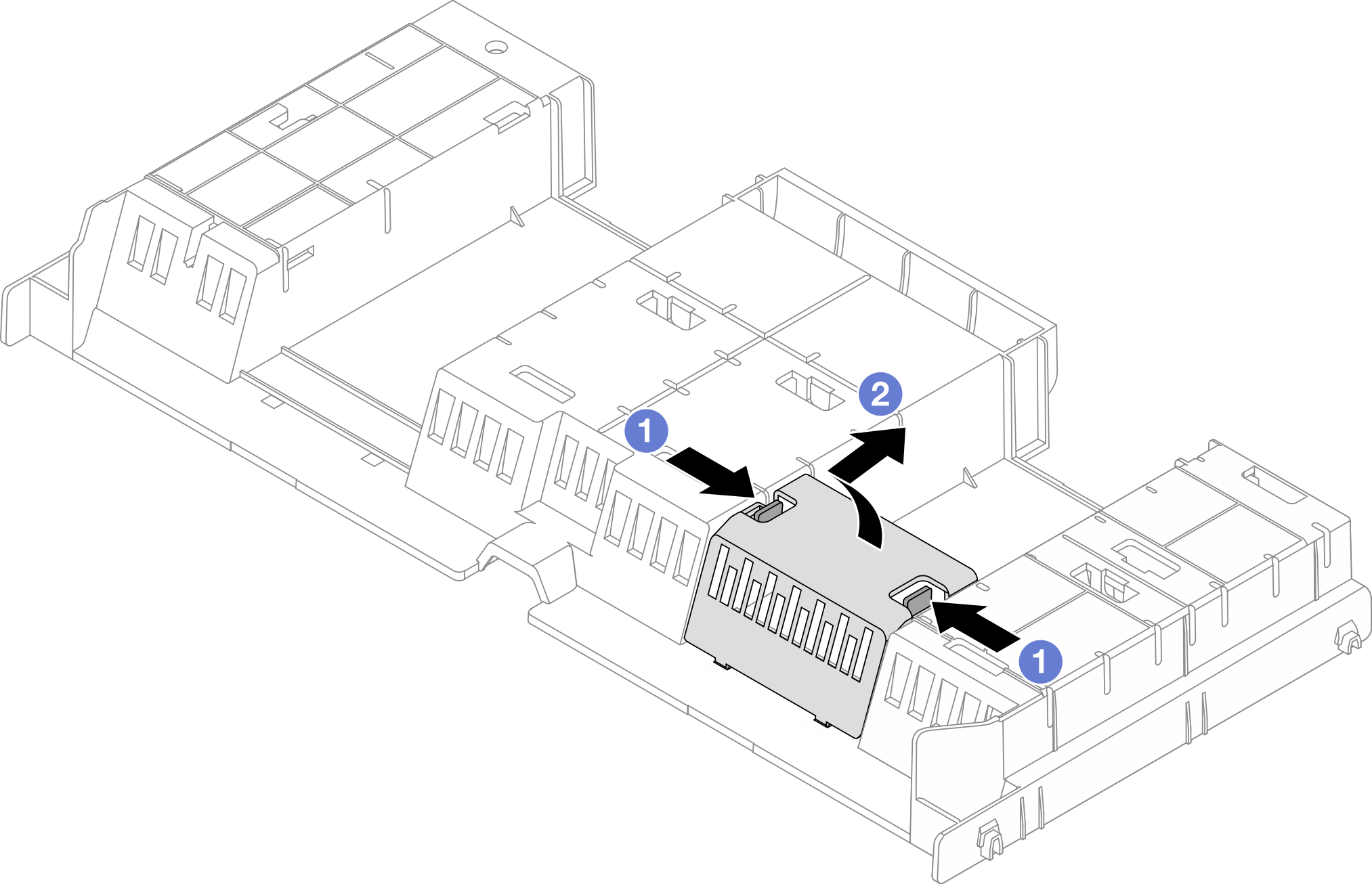

    Рис. 2. Снятие заглушки дефлектора
    Removing the air baffle filler
    1. Удерживайте язычки заглушки с обеих сторон.
    2. Снимите заглушку с дефлектора, как показано выше.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
