Retrait des supports de câbles

Suivez les instructions de cette section pour retirer les supports de câble.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait du serveur de l’armoire.
    2. Retirez le carter supérieur. Voir Retrait du carter supérieur.
    3. Retirez la grille d’aération. Voir Retrait de la grille d’aération.
    4. Retirez le boîtier du ventilateur système. Voir Retrait du boîtier de ventilateur système.
  2. Si nécessaire, débranchez les câbles du bloc carte mère pour une utilisation plus facile.
    Avertissement
    Pour éviter d'endommager le bloc carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles du bloc carte mère.
  3. Retirez les câbles des supports de câble.

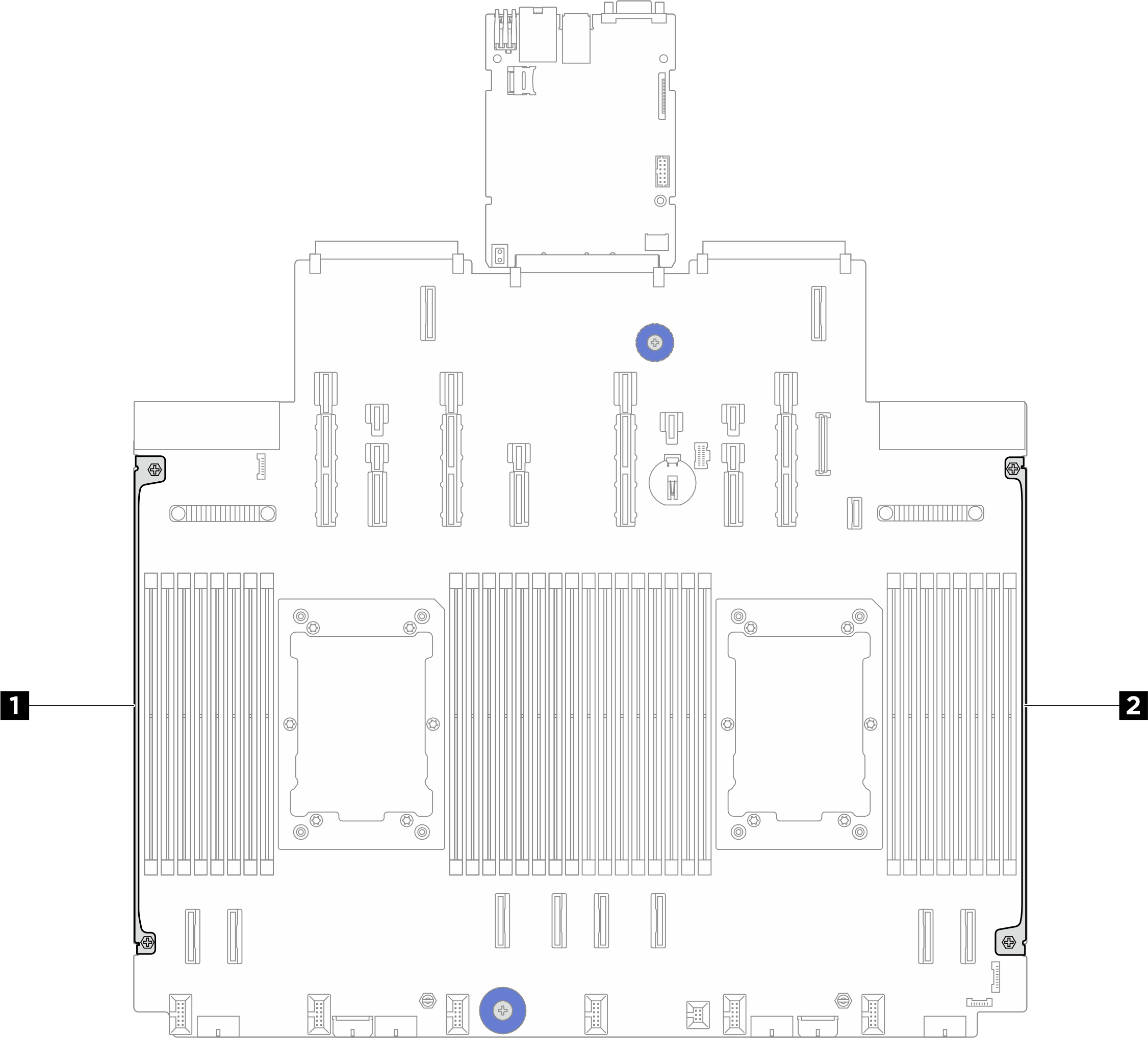

    Figure 1. Emplacements des supports de câble
    Cable wall locations
    1 2 Supports de câble
  4. Desserrez les deux vis qui fixent le support de câble, puis soulevez-le pour le retirer du bloc carte mère. Répétez l'étape pour l'autre support de câble.

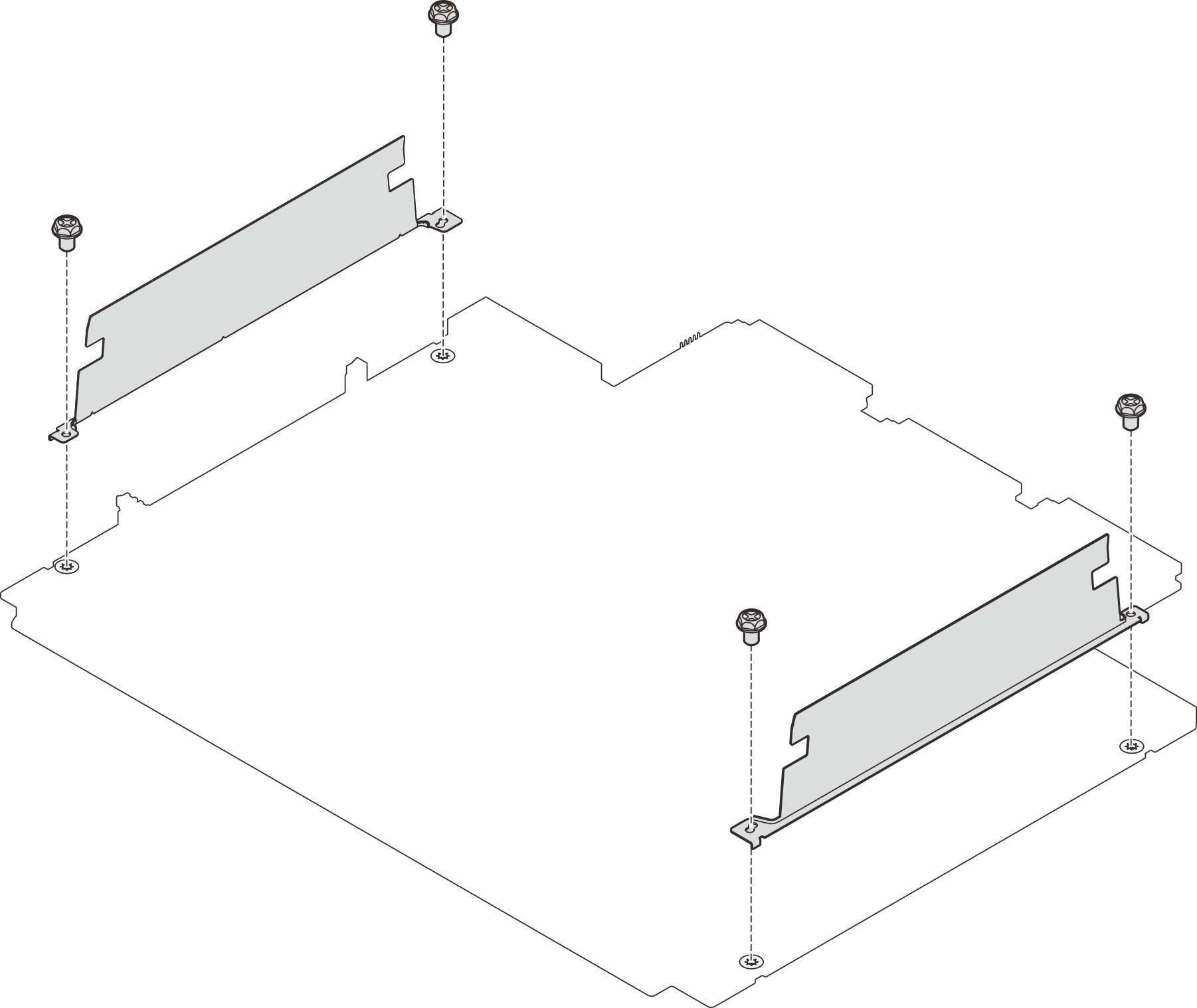

    Figure 2. Retrait des supports de câble
    Removing the cable walls

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
