Rimuovere le pareti dei cavi

Seguire le istruzioni riportate in questa sezione per rimuovere le pareti dei cavi.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dal rack.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Rimuovere il deflettore d'aria. Vedere Rimozione del deflettore d'aria.
    4. Rimuovere la gabbia delle ventole del sistema. Vedere Rimozione dell'alloggiamento della ventola del sistema.
  2. Se necessario, scollegare i cavi dall'assieme della scheda di sistema per semplificare le operazioni.
    Attenzione
    Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
  3. Rimuovere i cavi dalle pareti dei cavi.

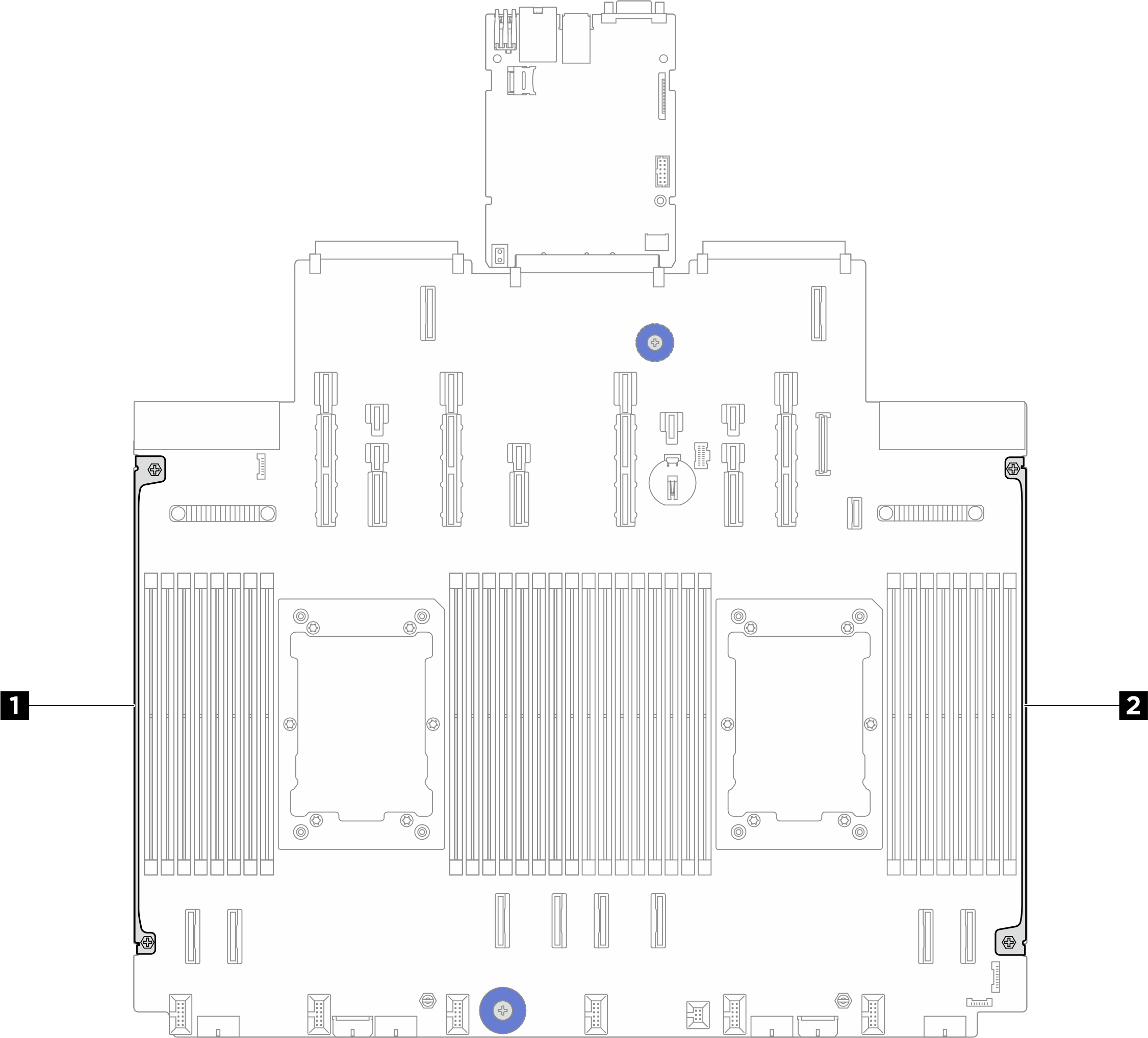

    Figura 1. Posizioni delle pareti dei cavi
    Cable wall locations
    1 2 Pareti dei cavi
  4. Allentare le due viti che fissano la parete dei cavi; quindi sollevare la parete dei cavi dall'assieme della scheda di sistema per rimuoverla. Ripetere il passaggio per l'altra parete dei cavi.

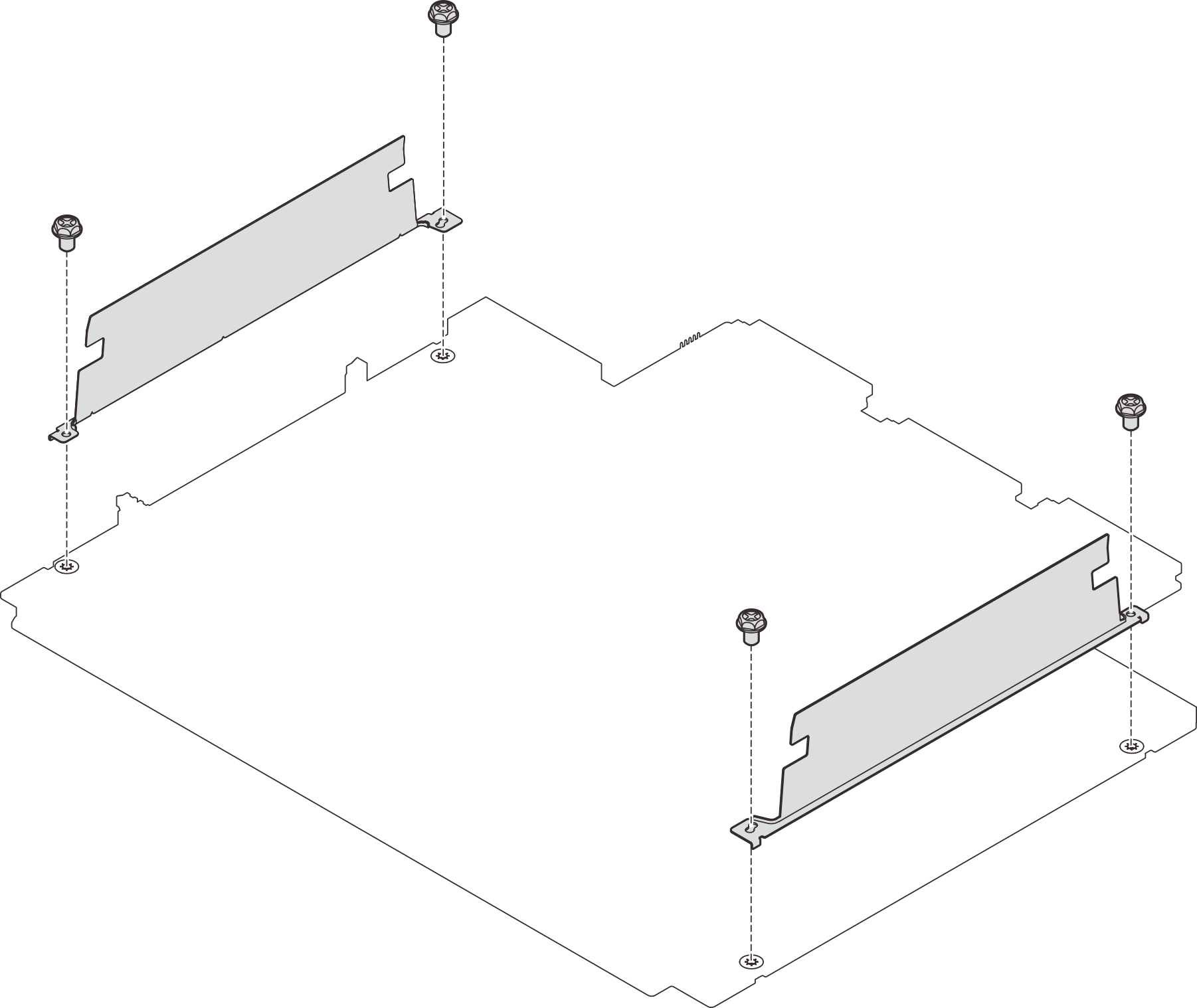

    Figura 2. Rimozione delle pareti dei cavi
    Removing the cable walls

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
