卸下线缆壁

按照本节中的说明卸下线缆壁。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中，请在机架滑动导轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架上卸下服务器。
    2. 卸下顶盖。请参阅卸下顶盖。
    3. 卸下导风罩。请参阅卸下导风罩。
    4. 卸下系统风扇架。请参阅卸下系统风扇架。
  2. 如有必要，请从主板组合件上拔下线缆，以便于操作。
    注意
    为避免损坏主板组合件，从主板组合件上拔下线缆时，请务必遵循内部线缆布放中的说明操作。
  3. 从线缆壁上拔下线缆。

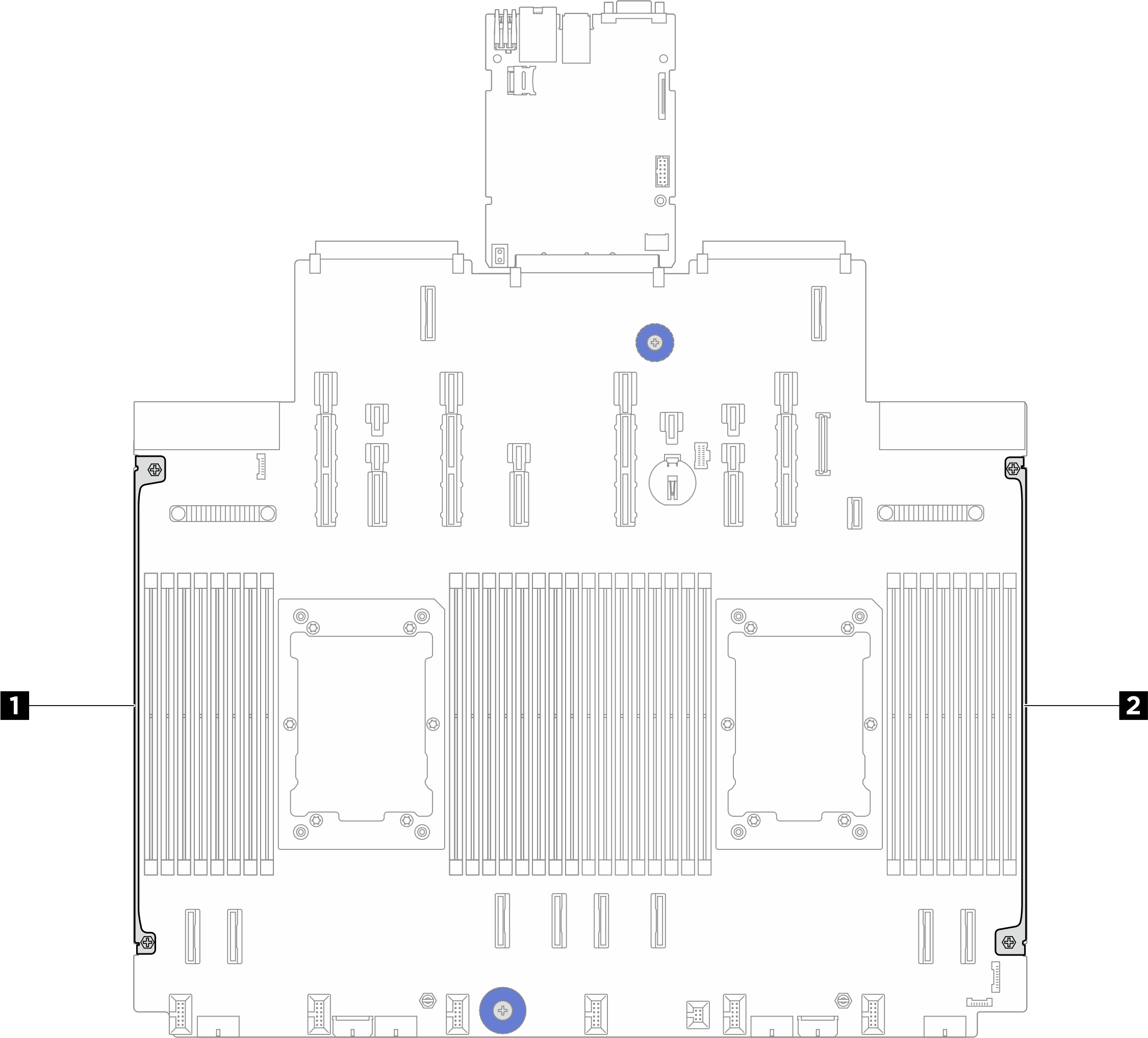

    图 1. 线缆壁位置
    Cable wall locations
    1 2 线缆壁
  4. 拧松固定线缆壁的两颗螺钉，然后从主板组合件上提起线缆壁以将其卸下。对另一个线缆壁重复上述步骤。

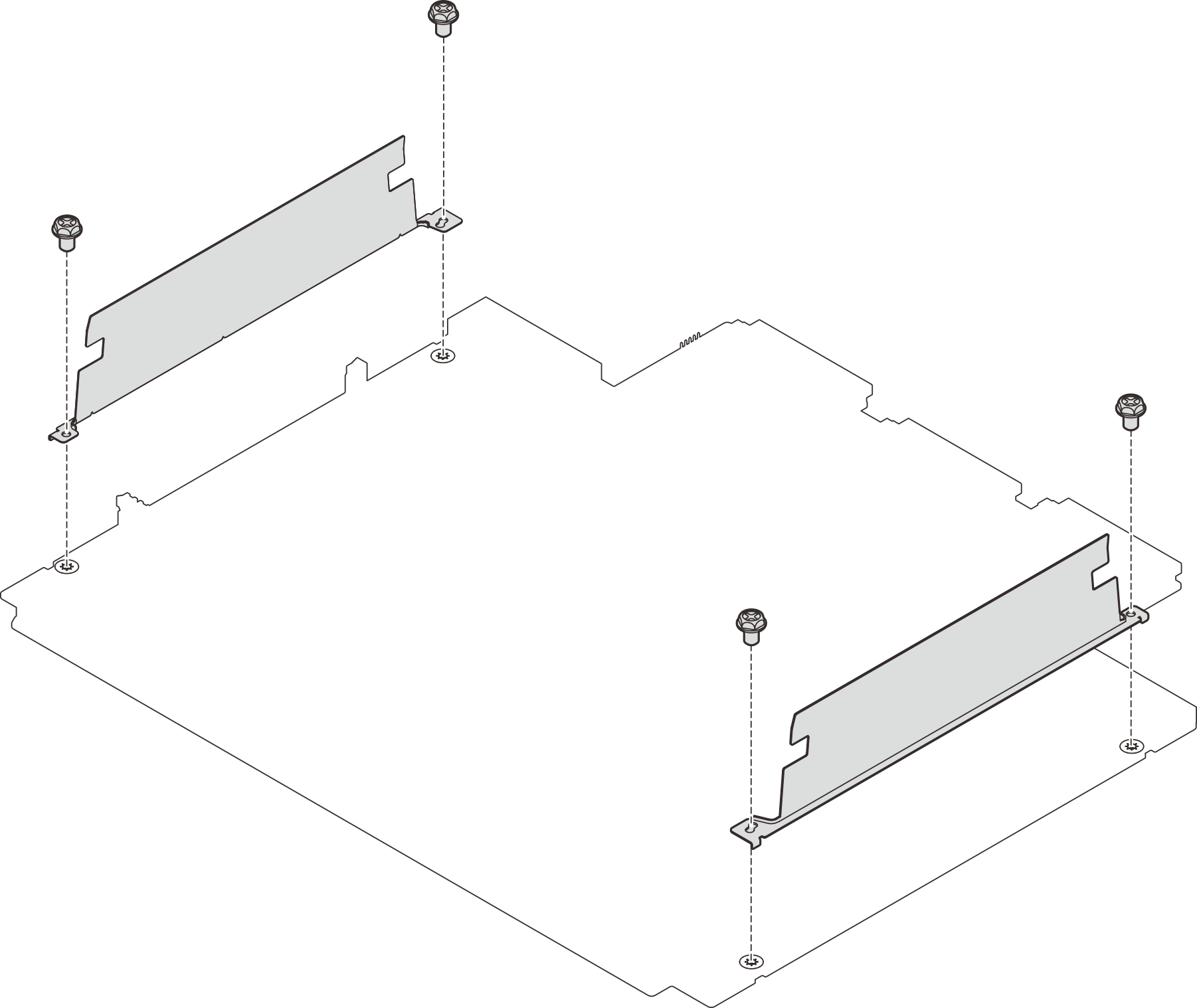

    图 2. 卸下线缆壁
    Removing the cable walls

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
