Снятие оперативно заменяемого диска E3.S

В этом разделе приведены инструкции по снятию оперативно заменяемого диска E3.S.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Чтобы обеспечить достаточное охлаждение системы, не используйте сервер в течение более двух минут без установленных во все отсеки дисков или заглушек.

  • Если необходимо снять один или несколько дисков EDSFF, рекомендуется сначала выключить их в операционной системе.

  • Перед снятием или внесением изменений в диски, контроллеры дисков (включая контроллеры, встроенные в материнскую плату), объединительные панели дисков и кабели дисков создайте резервную копию всех важных данных, хранящихся на дисках.

  • Перед извлечением любого компонента массива RAID (диск, карта RAID и т. д.) создайте резервную копию всей информации о конфигурации RAID.

Прим.

Убедитесь в наличии заглушек отсеков для дисков, если в некоторые отсеки для дисков не планируется устанавливать диски после снятия.

Процедура

  1. Снимите панель E3.S.
    1. Нажмите кнопку на панели E3.S, чтобы отсоединить кожух.
    2. Снимите панель E3.S с сервера.
    Рис. 1. Снятие панели E3.S
    Removing the E3.S bezel
  2. Снимите оперативно заменяемый диск E3.S.
    1. Переместите защелку, чтобы разблокировать ручку диска.
    2. Поверните ручку диска в открытое положение.
    3. Возьмитесь за ручку и вытащите диск из отсека для диска.
    Прим.
    Как можно скорее установите заглушку отсека или сменный модуль. См. раздел Установка оперативно заменяемого диска E3.S.

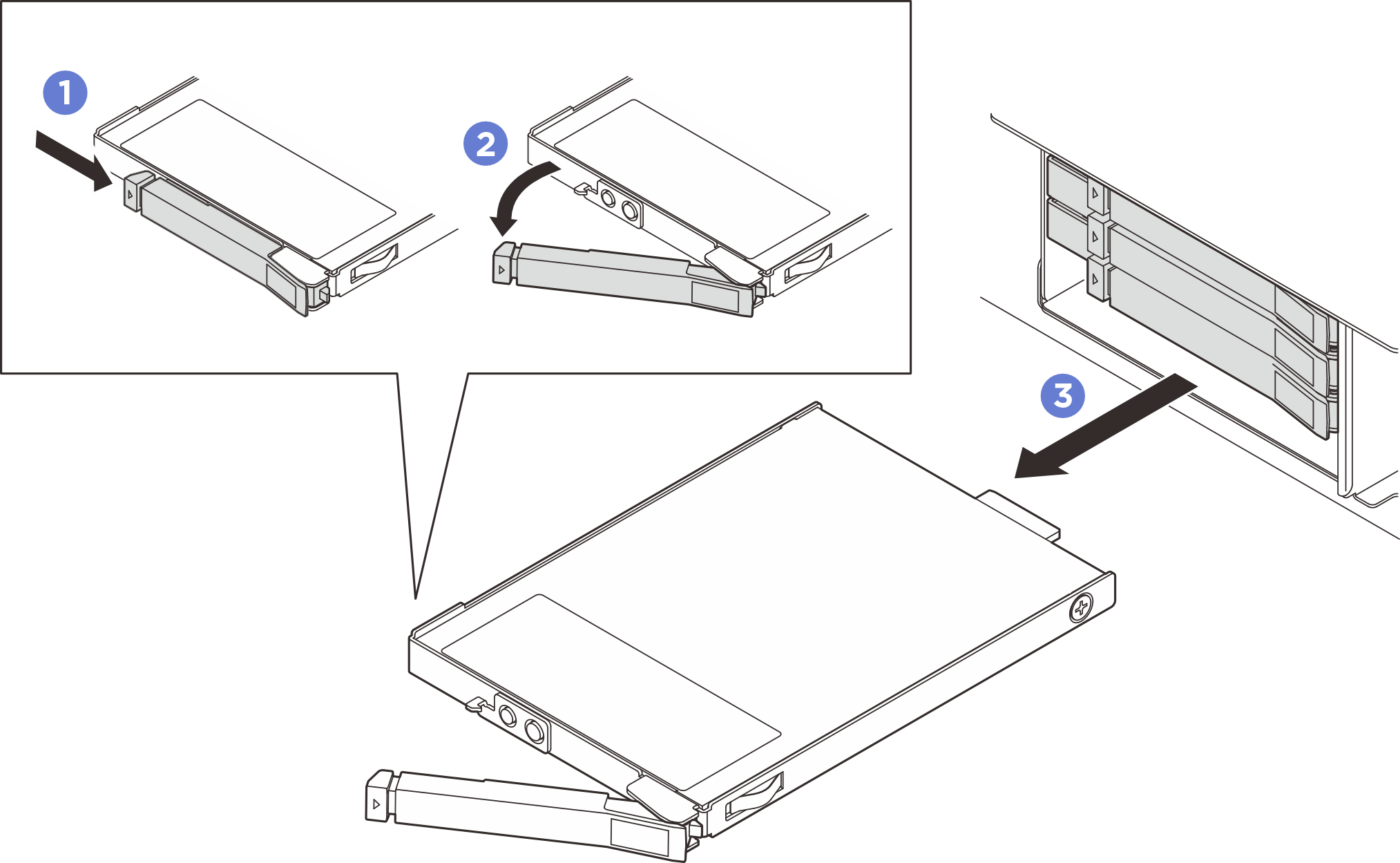

    Рис. 2. Снятие оперативно заменяемого диска E3.S
    Removing an E3.S hot-swap drive

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
