Remover uma unidade hot-swap E3.S

Siga as instruções desta seção para remover uma unidade hot-swap E3.S.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Para certificar-se de haver resfriamento adequado do sistema, não opere o servidor por mais de dois minutos sem uma unidade ou um preenchimento instalado em cada compartimento.

  • Se precisar remover uma ou mais unidades EDSFF, é recomendável desabilitá-las com antecedência por meio do sistema operacional.

  • Antes de remover ou fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados na placa-mãe), nos backplanes da unidade ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

  • Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

Nota

Certifique-se de ter os preenchimentos do compartimento de unidade disponíveis se alguns compartimentos de unidade ficarem vazios após a remoção.

Procedimento

  1. Remova o painel E3.S.
    1. Pressione o botão no painel E3.S para desencaixar a tampa.
    2. Remova o painel E3.S do servidor.
    Figura 1. Remoção do painel E3.S
    Removing the E3.S bezel
  2. Remova uma unidade hot-swap E3.S.
    1. Deslize a trava de liberação para desbloquear a alça da unidade.
    2. Gire a alça da unidade para a posição aberta.
    3. Segure a alça e deslize a unidade para fora do compartimento de unidade.
    Nota
    Instale um preenchimento de compartimento ou uma unidade de substituição o mais rápido possível. Consulte Instalar uma unidade hot-swap E3.S.

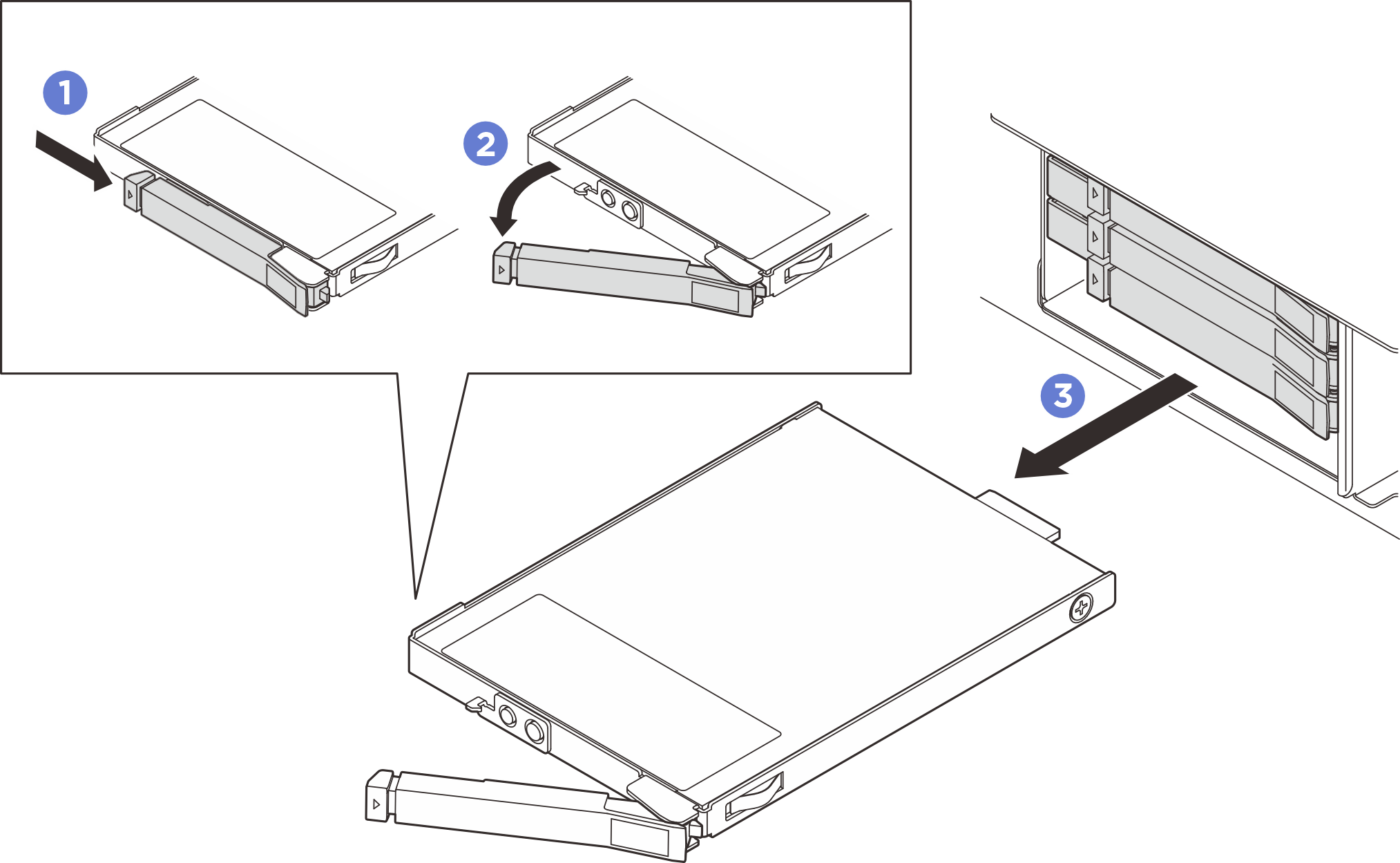

    Figura 2. Remoção de uma unidade hot-swap E3.S
    Removing an E3.S hot-swap drive

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
