Instalar uma unidade hot-swap E3.S

Siga as instruções desta seção para instalar uma unidade hot-swap E3.S.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Encoste a embalagem antiestática que contém a unidade em qualquer superfície metálica não pintada na solução; em seguida, remova a unidade da embalagem e coloque-a em uma superfície antiestática.

  • Certifique-se de salvar os dados de sua unidade, principalmente se ela fizer parte da matriz RAID, antes de removê-la do servidor.

  • Para evitar danos aos conectores da unidade, certifique-se de que a tampa superior do servidor esteja no lugar e completamente fechada sempre que você instalar ou remover uma unidade.

  • Para certificar-se de que haja resfriamento adequado do sistema, não opere o servidor por mais de dois minutos sem uma unidade ou um preenchimento de compartimento de unidade instalado em cada compartimento.

  • Antes de fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados na placa-mãe), nos painéis traseiros ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

  • Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

As notas a seguir descrevem o tipo de unidades suportadas pelo servidor e outras informações que devem ser consideradas ao instalar uma unidade. Para obter uma lista de unidades aceitas, consulte Site do Lenovo ServerProven.
  • Localize a documentação fornecida com a unidade e siga essas instruções, além daquelas que estão nesse capítulo.
  • A integridade da Interferência Eletromagnética (EMI) e o resfriamento da solução são protegidos com todos os compartimentos e slots PCI e PCIe cobertos ou ocupados. Ao instalar uma unidade, um adaptador PCI ou PCIe, guarde a blindagem EMC e o painel de preenchimento do compartimento ou a tampa do slot do adaptador PCI ou PCIe no caso de remover posteriormente o dispositivo.
  • Para obter uma lista completa de dispositivos opcionais aceitos para o servidor, consulte Site do Lenovo ServerProven.
  • Os compartimentos de unidade são numerados para indicar a ordem de instalação (a partir do número "0"). Consulte Vista frontal para obter a numeração do compartimento de unidade.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

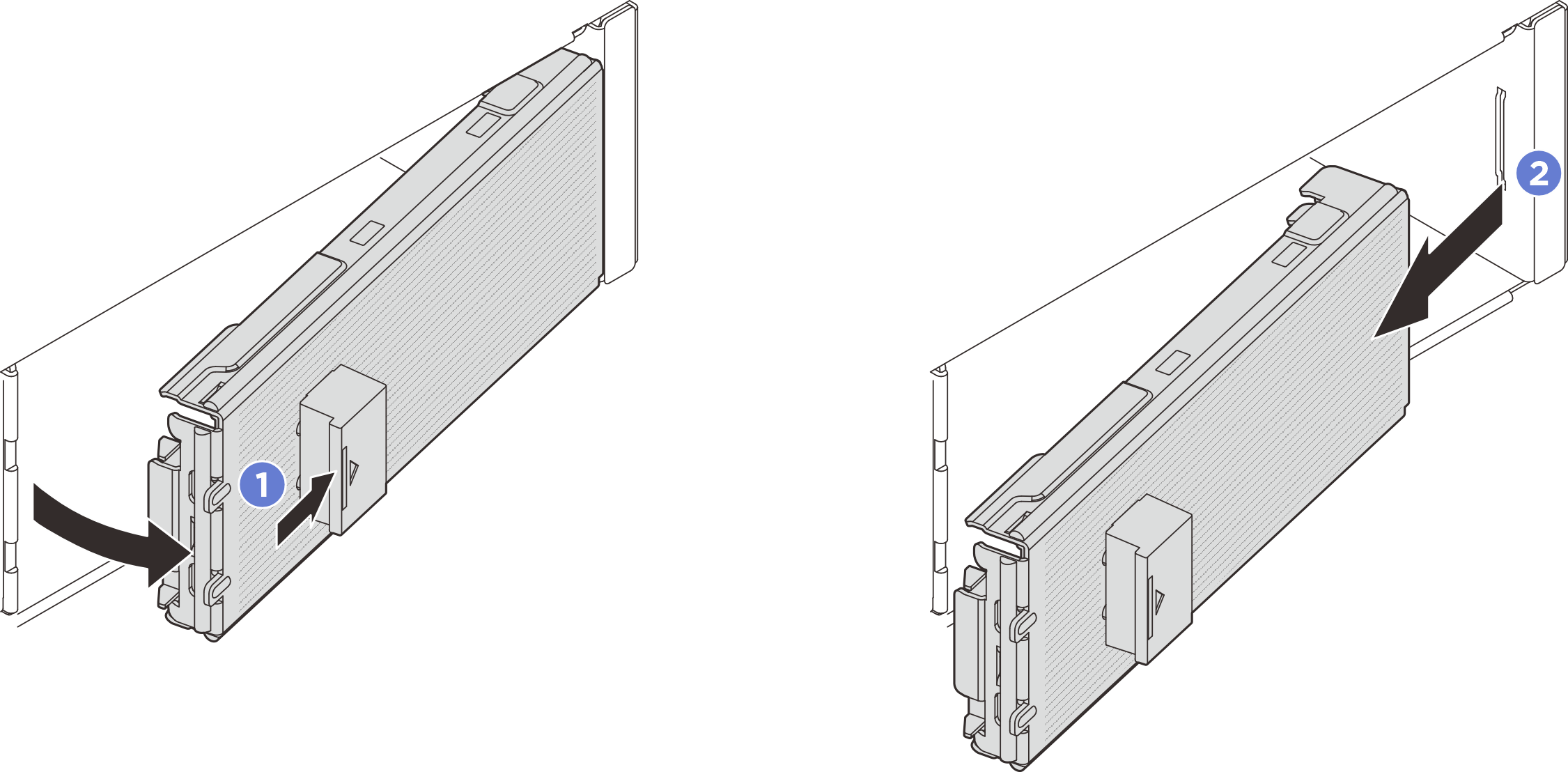

  1. Se o painel E3.S estiver instalado, remova-o.
    1. Pressione o botão no painel E3.S para desencaixar a tampa.
    2. Remova o painel E3.S do servidor.
    Figura 1. Remoção do painel E3.S
    Removing the E3.S bezel

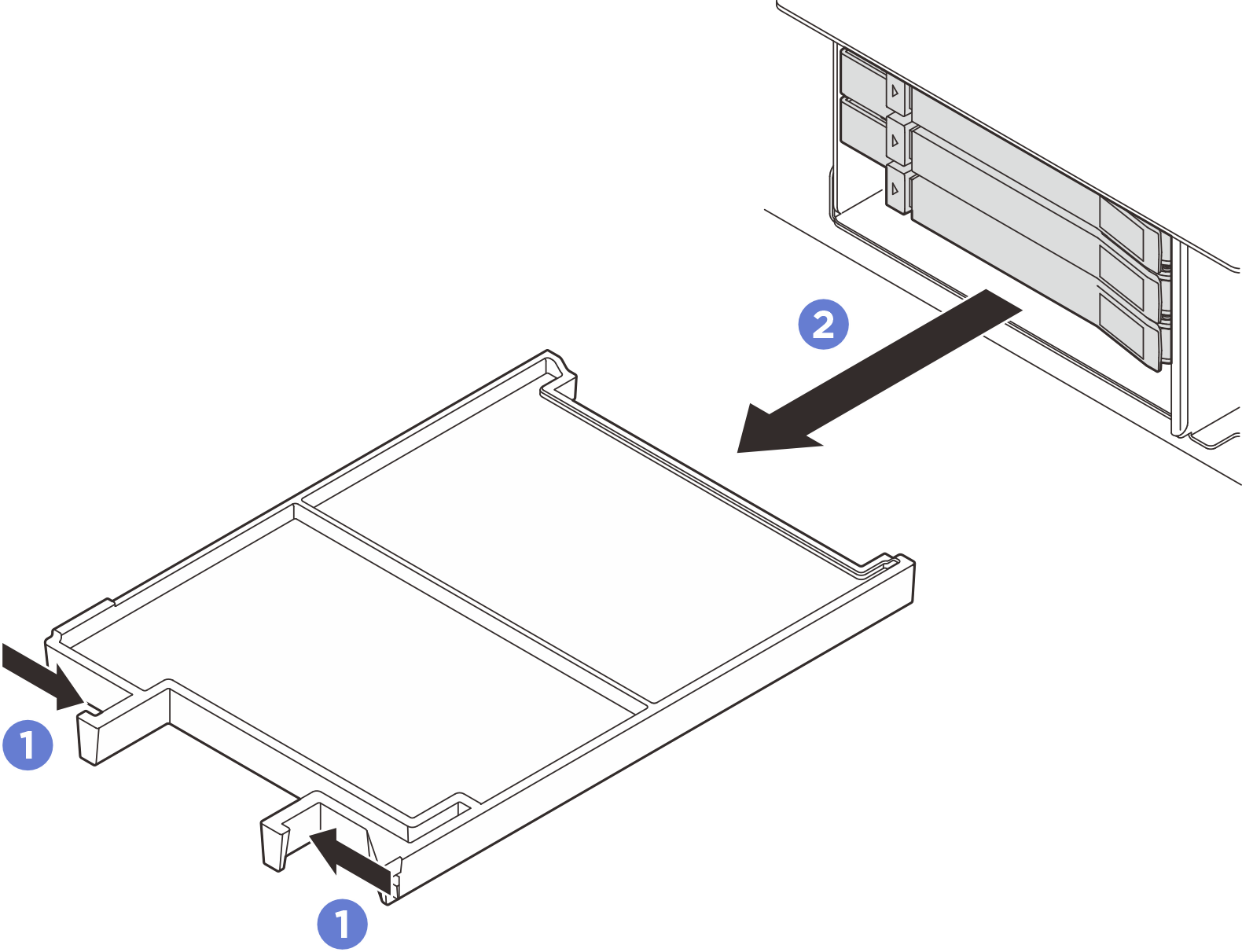

  2. Se houver um preenchimento de compartimento instalado no compartimento, remova-o. Puxe a alavanca de liberação no preenchimento e deslize-o para fora do servidor.
    1. Aperte as guias de liberação no preenchimento.
    2. Deslize o preenchimento para fora do compartimento.
    Figura 2. Remoção de um preenchimento de compartimentos

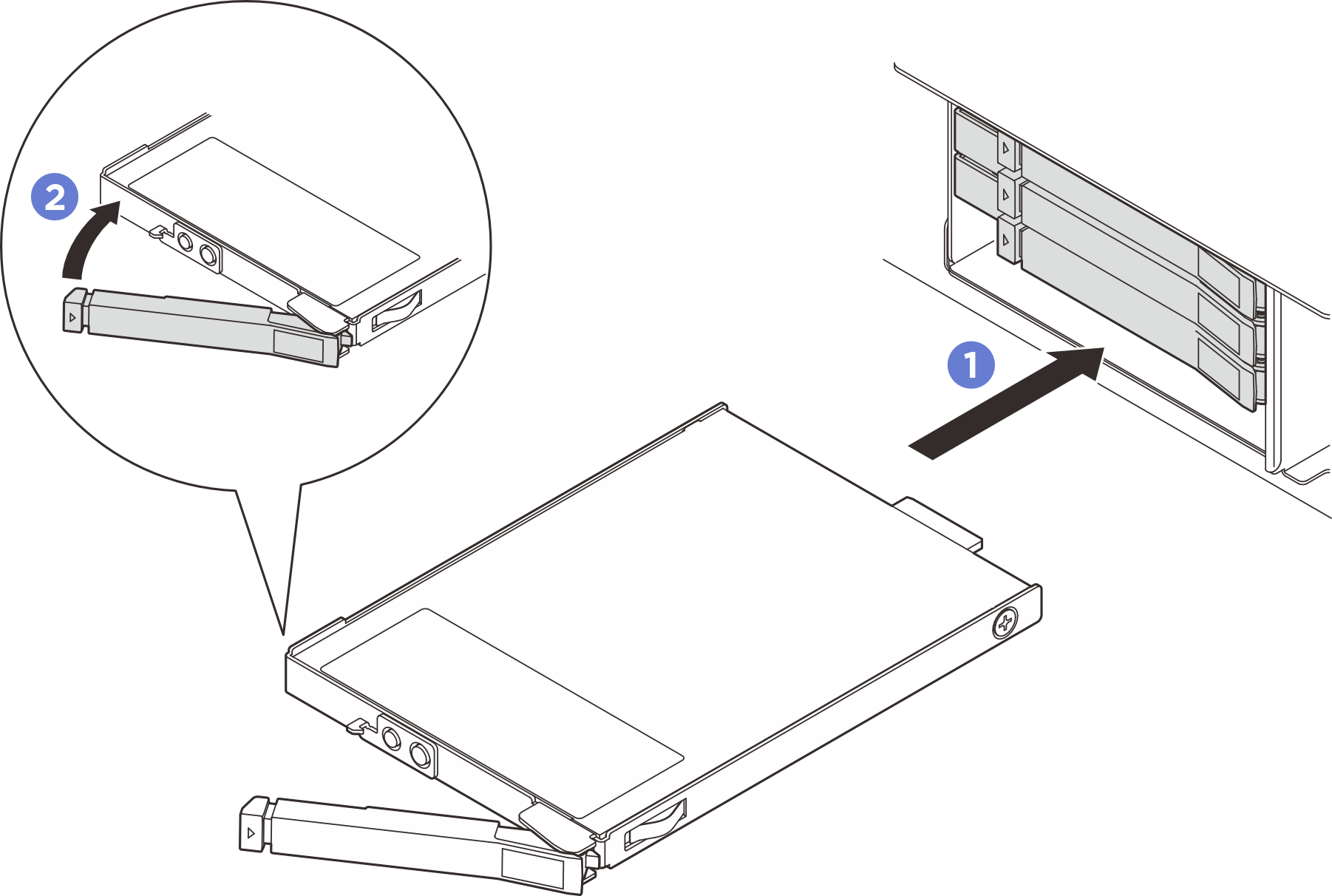

  3. Instale a unidade hot-swap E3.S.
    1. Certifique-se de que a alça da unidade esteja na posição aberta. Em seguida, alinhe a unidade com os trilhos da guia no compartimento e empurre com cuidado a unidade para dentro do compartimento até que ela pare.
    2. Gire a alça da unidade para a posição totalmente fechada até que a trava da alça se encaixe.
    Figura 3. Instalação de uma unidade hot-swap E3.S
    Installing an E3.S hot-swap drive
  4. Se houver unidades adicionais para instalar, faça isso agora; se algum dos compartimentos ficar vazio, preencha-o com um preenchimento do compartimento.

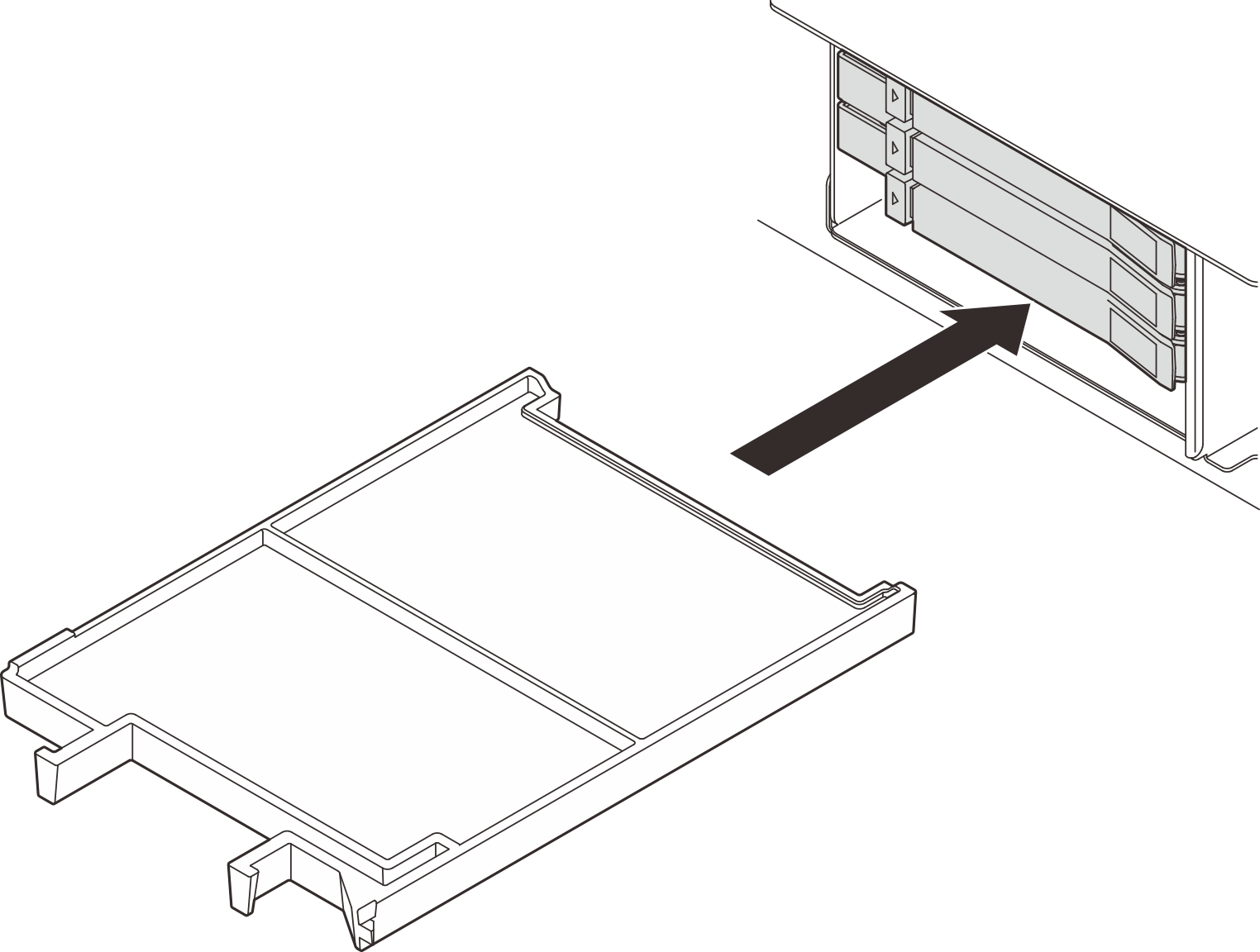

    • Para instalar um preenchimento de compartimento, insira-o no compartimento vazio até que ele esteja firmemente encaixado.

      Figura 4. Instalação de um preenchimento de compartimentos

  5. Verifique os LEDs de unidade para verificar se a unidade está funcionando corretamente.

    • Se o LED amarelo de status da unidade estiver aceso continuamente, a unidade está com defeito e deverá ser substituída.

    • Se o LED verde de atividade da unidade estiver piscando, a unidade estará funcionando.

  6. Dependendo da configuração, remova a placa interna do painel E3.S, se necessário.
    Nota
    • Quando o espaço a ser coberto for com a gaiola E3.S 1T instalada, a placa interna do painel E3.S deverá ser removida.
    • Para resfriamento e fluxo de ar adequados, quando o espaço a ser coberto não tiver a gaiola E3.S 1T instalada, será necessária a placa interna do painel E3.S.

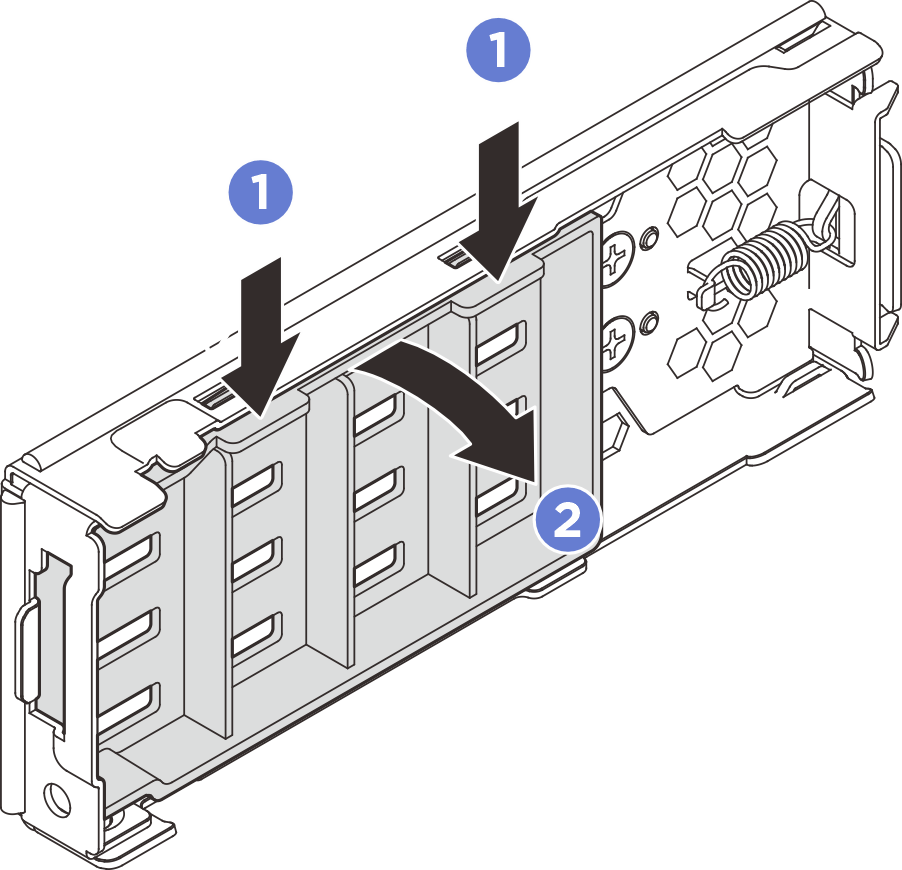

    1. Pressione as guias para desencaixar a placa interna.
    2. Gire a placa interna para longe do painel E3.S para removê-la.
    Figura 5. Remoção da placa interna
    Removing the inner plate

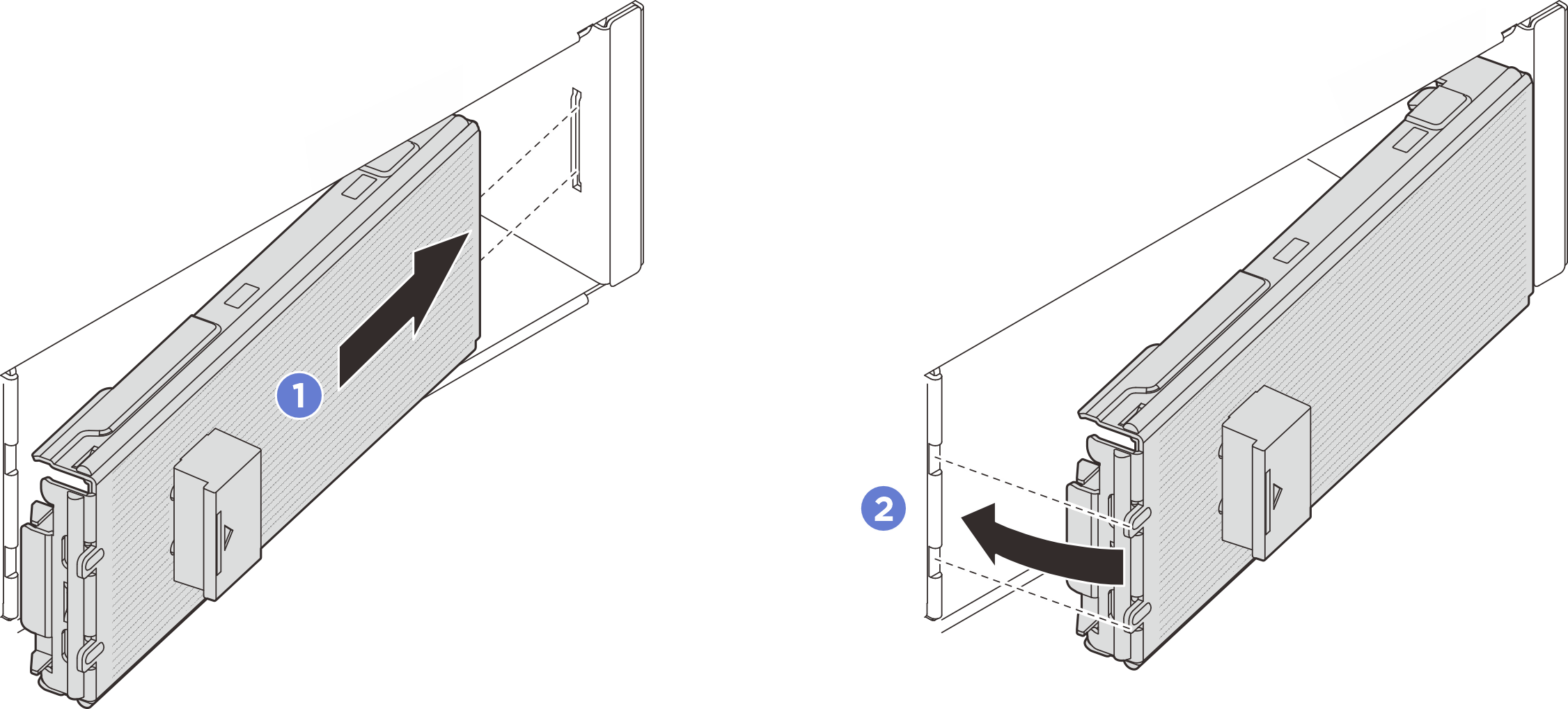

  7. Reinstale o painel E3.S de volta para o servidor.
    1. Insira o painel E3.S no slot.
    2. Gire o painel E3.S em direção ao servidor até que ele se encaixe no lugar.
    Figura 6. Instalação do painel E3.S
    Installing the E3.S bezel
    Importante

    O painel E3.S foi projetado para garantir a integridade EMI adequada do servidor. Os modelos de servidor com unidades E3.S devem sempre operar com todos os painéis E3.S instalados.

Depois de concluir

Se o servidor estiver configurado para operação do RAID por meio de um adaptador ThinkSystem RAID , pode ser necessário reconfigurar suas matrizes de disco após a instalação das unidades. Consulte a documentação do adaptador ThinkSystem RAID para obter informações adicionais sobre a operação do RAID e instruções completas para usar o adaptador ThinkSystem RAID.
