安装 E3.S 热插拔硬盘

按照本节中的说明安装 E3.S 热插拔硬盘。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 以装有硬盘的防静电包装接触解决方案上任何未上漆的金属表面；然后从包装中取出硬盘，并将其放置在防静电平面上。

  • 在从服务器中卸下硬盘之前，请务必保存硬盘上的数据（尤其是在该硬盘属于 RAID 阵列的情况下）。

  • 为避免对硬盘接口造成损坏，请确保无论何时安装或卸下硬盘，服务器顶盖都安装到位且完全合上。

  • 为了确保系统充分散热，请勿在每个插槽中未安装硬盘或硬盘插槽填充件的情况下使服务器运行超过两分钟。

  • 在对硬盘、硬盘控制器（包括集成在主板上的控制器）、硬盘背板或硬盘线缆做出更改之前，请备份硬盘上存储的所有重要数据。

  • 在卸下 RAID 阵列的任何组件（硬盘、RAID 卡等）之前，请备份所有 RAID 配置信息。

以下注意事项描述服务器支持的硬盘类型，以及安装硬盘时必须注意的其他信息。如需获取受支持硬盘的列表，请访问 Lenovo ServerProven 网站。
  • 找到硬盘随附的文档，并按照本章以及随附文档中的指示信息进行操作。
  • 通过覆盖或填充所有插槽以及 PCI 和 PCIe 插槽，可以保护解决方案的电磁干扰（EMI）完整性和散热功能。安装硬盘、PCI 或 PCIe 适配器时，请保留插槽的 EMC 屏蔽罩和填充面板或者 PCI 或 PCIe 适配器插槽外盖，以备将来卸下设备时使用。
  • 如需获取服务器支持的可选设备的完整列表，请访问 Lenovo ServerProven 网站。
  • 硬盘插槽通过编号指示安装顺序（编号从“0”开始）。如需了解硬盘插槽编号，请参阅前视图。
固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

过程

  1. 如果安装了 E3.S 挡板，请将其卸下。
    1. 按 E3.S 挡板上的按钮以松开外盖。
    2. 从服务器中卸下 E3.S 挡板。

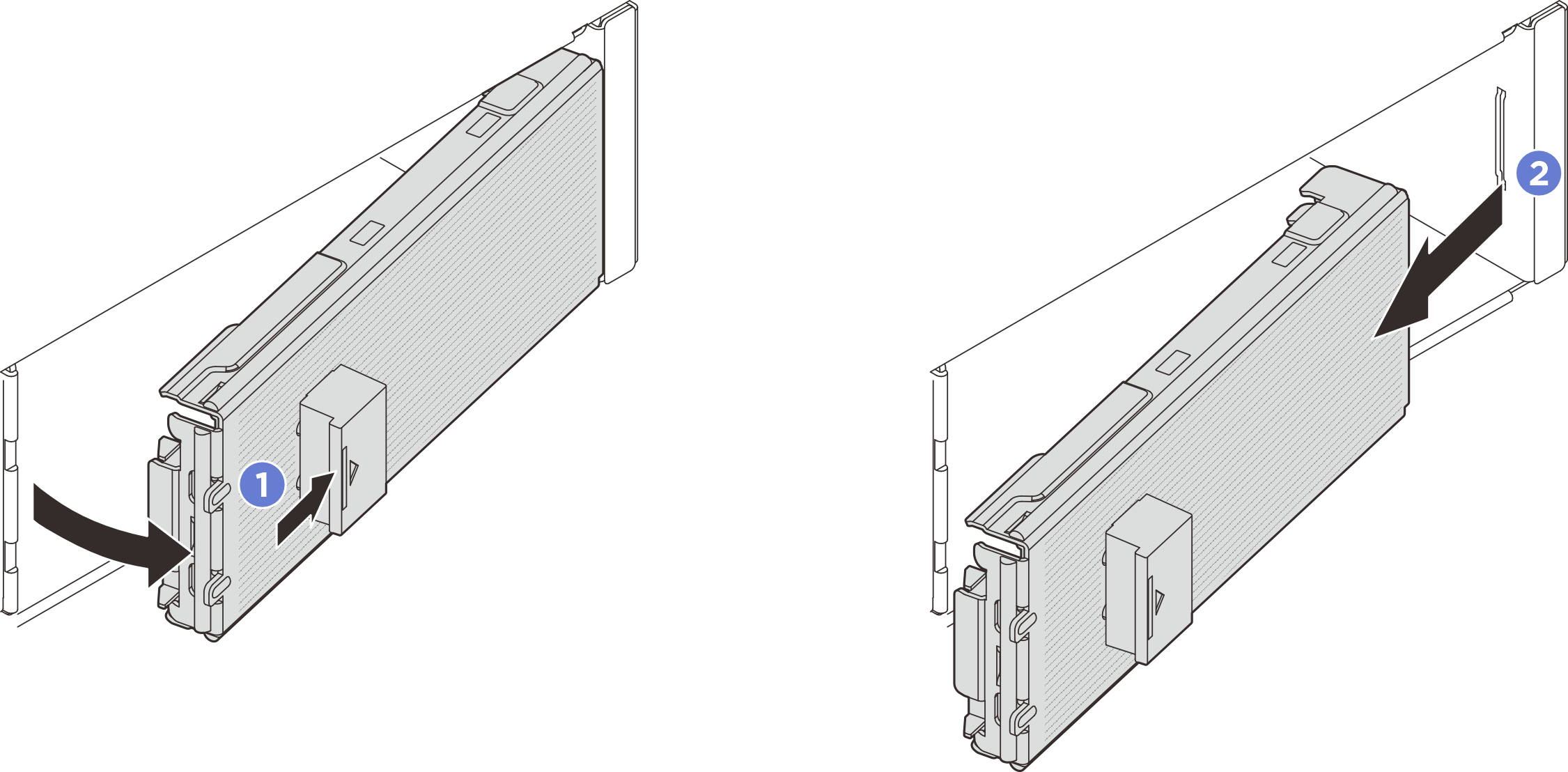

    图 1. 卸下 E3.S 挡板
    Removing the E3.S bezel
  2. 如果插槽中安装了插槽填充件，请卸下插槽填充件，方法是拉动填充件上的释放杆将填充件从服务器中滑出。
    1. 捏住填充件上的解锁卡扣。
    2. 将填充件从插槽中滑出。

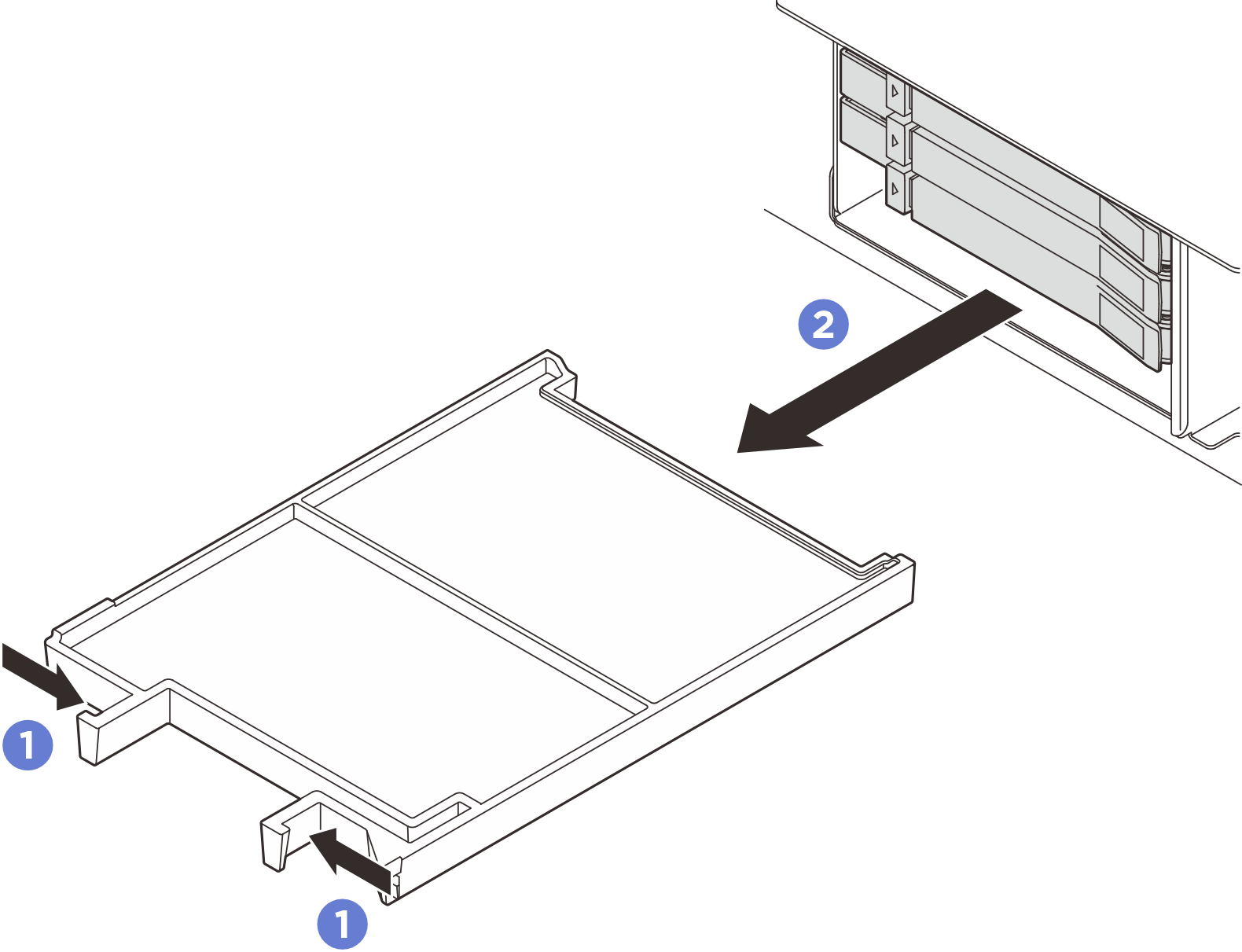

    图 2. 卸下插槽填充件

  3. 安装 E3.S 热插拔硬盘。
    1. 确保硬盘手柄处于打开位置。然后，将硬盘与插槽中的导轨对齐，并将硬盘轻轻推入插槽，直至硬盘无法再深入为止。
    2. 将硬盘手柄旋转至完全闭合位置，直至手柄滑锁发出“咔嗒”一声。

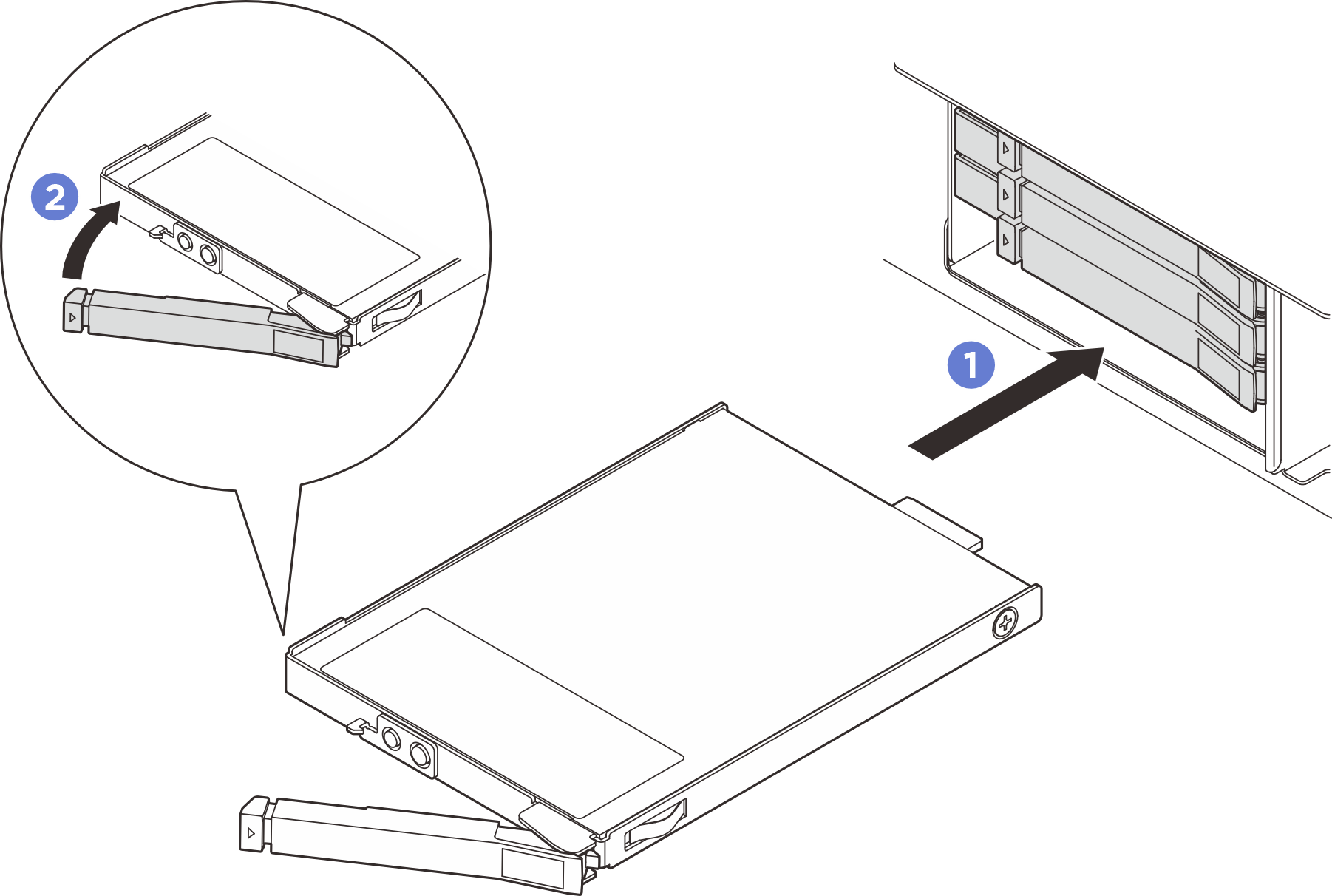

    图 3. 安装 E3.S 热插拔硬盘
    Installing an E3.S hot-swap drive
  4. 如果还需要安装其他硬盘，可以现在安装；如果有任何插槽空置，请在其中插入插槽填充件。

    • 要安装插槽填充件，请将其插入空插槽，直至其牢固就位。

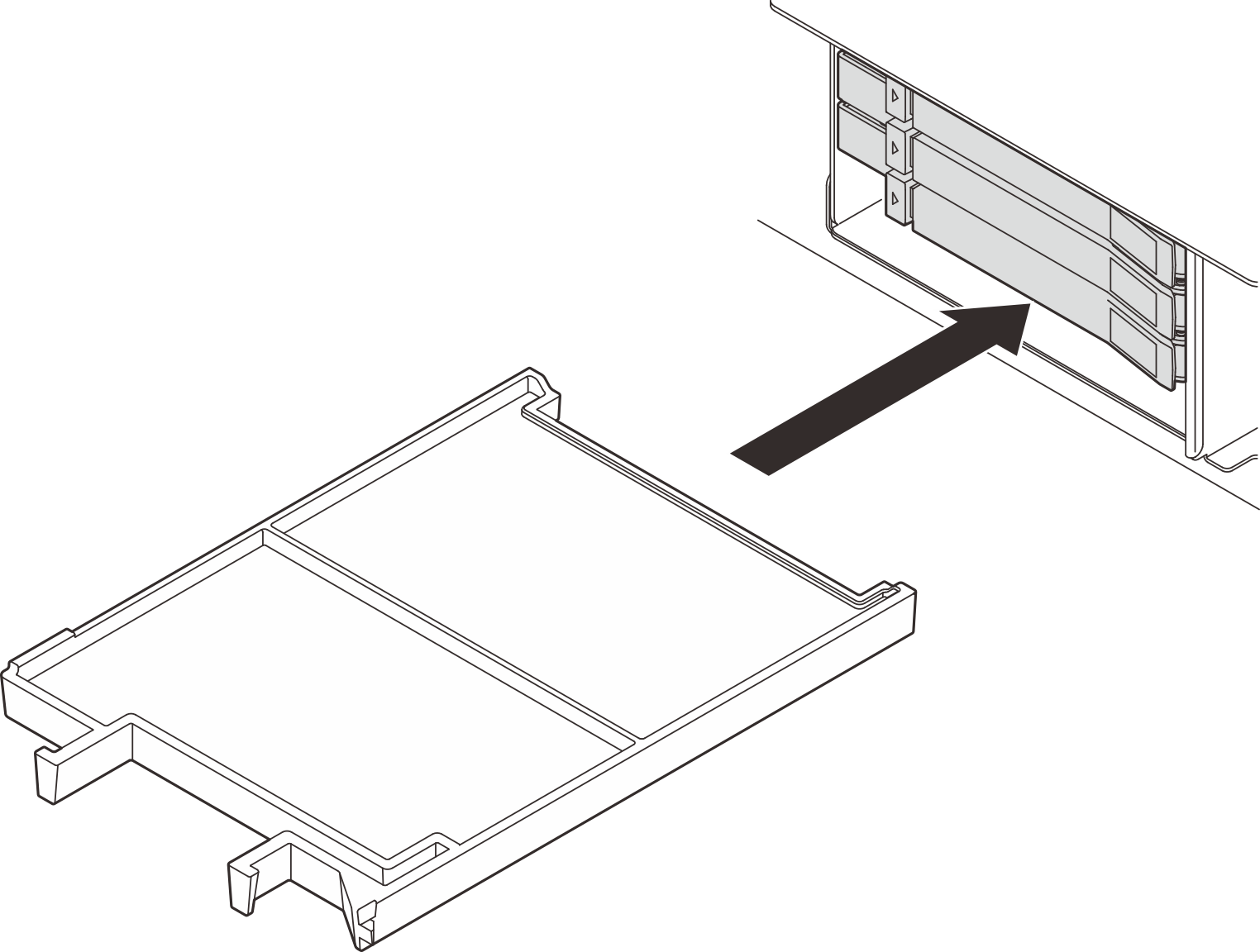

      图 4. 安装插槽填充件

  5. 检查硬盘 LED 以确认硬盘正常运行。

    • 如果黄色硬盘状态 LED 持续亮起，则表明该硬盘发生故障，必须更换。

    • 如果绿色硬盘活动 LED 闪烁，则表明该硬盘工作正常。

  6. 根据具体配置，如有必要，请卸下 E3.S 挡板的内板。
    注
    • 如果要遮盖的空间装有 E3.S 1T 硬盘仓，应卸下 E3.S 挡板的内板。
    • 为了确保正常散热和空气流通，如果要遮盖的空间未安装 E3.S 1T 硬盘仓，则需要 E3.S 挡板的内板。
    1. 按卡扣以松开内板。
    2. 旋转内板以使其脱离 E3.S 挡板，从而卸下内板。

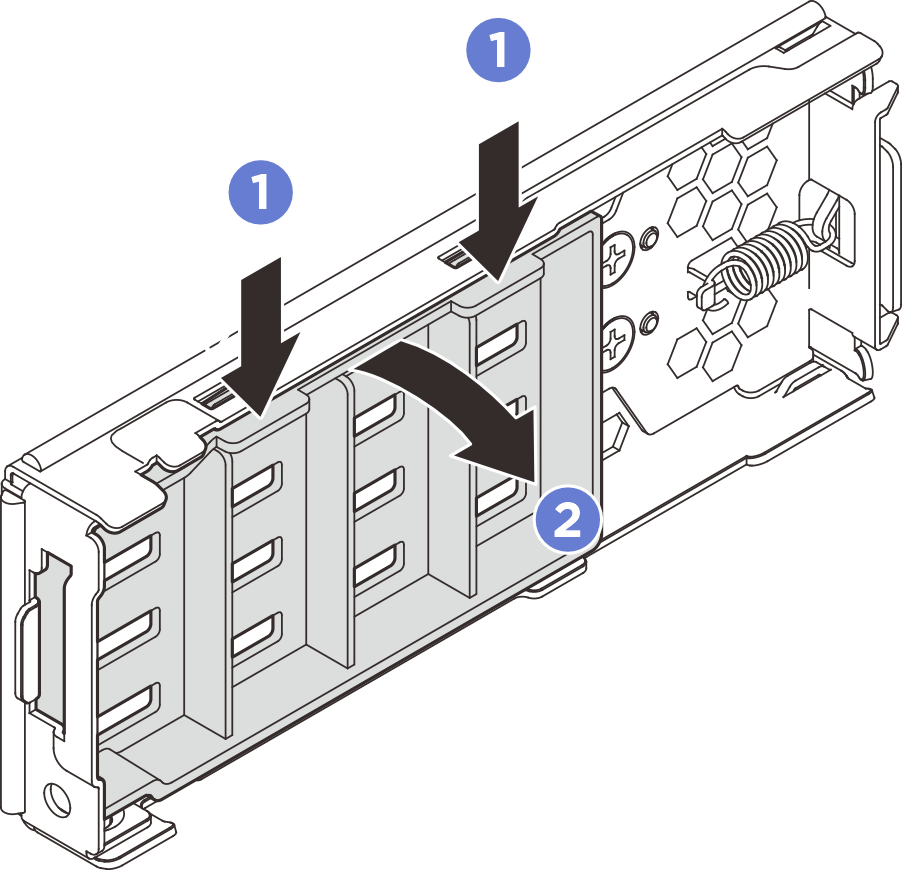

    图 5. 卸下内板
    Removing the inner plate
  7. 将 E3.S 挡板装回服务器。
    1. 将 E3.S 挡板插入插槽。
    2. 将 E3.S 挡板朝向服务器旋转，直至其“咔嗒”一声固定到位。

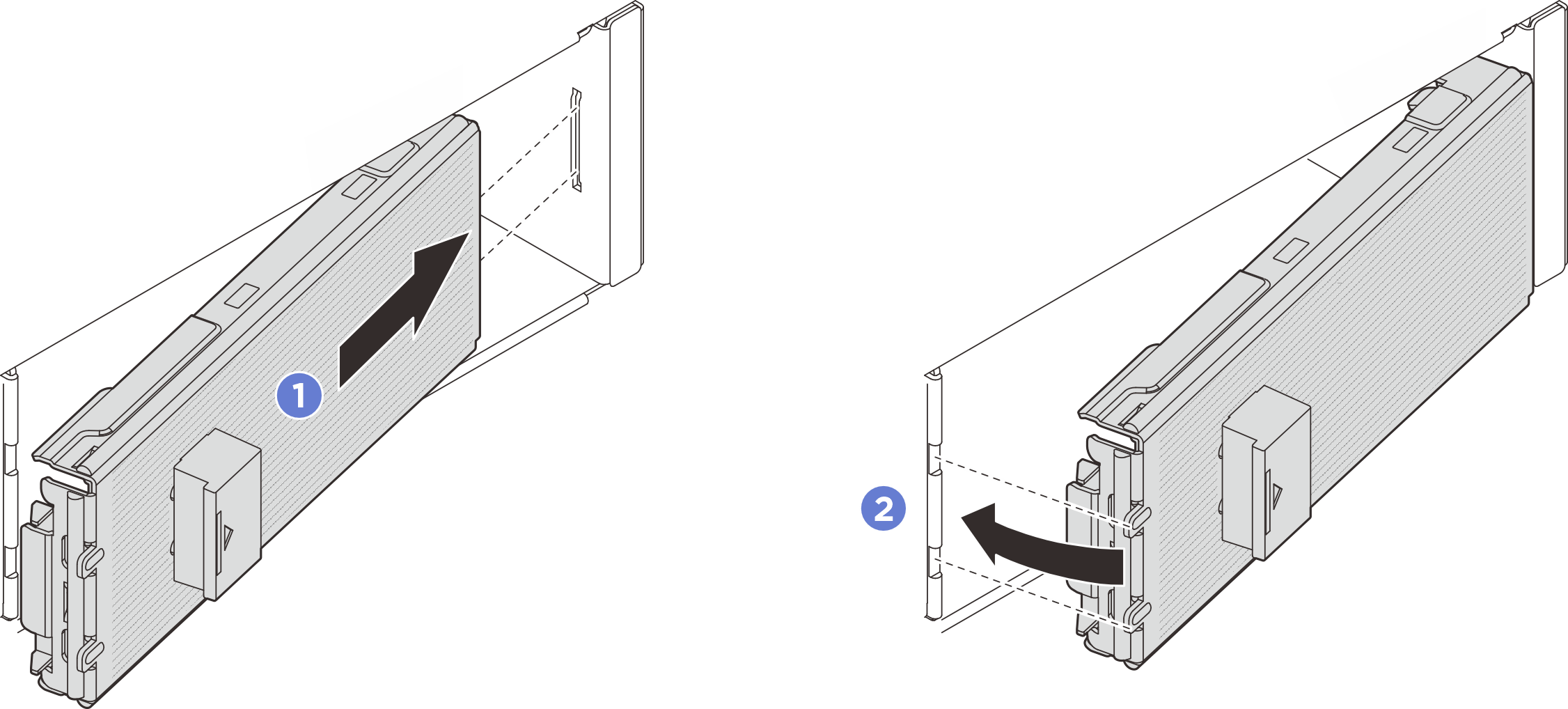

    图 6. 安装 E3.S 挡板
    Installing the E3.S bezel
    重要

    E3.S 挡板旨在保证服务器的 EMI 完整性。配备 E3.S 硬盘的服务器型号应始终在安装所有 E3.S 挡板的情况下运行。

完成之后

如果将服务器配置为通过 ThinkSystem RAID 适配器执行 RAID 操作，那么在安装硬盘之后可能需要重新配置磁盘阵列。有关 RAID 操作的其他信息以及有关使用 ThinkSystem RAID 适配器的完整说明，请参阅 ThinkSystem RAID 适配器文档。
