前视图

本节介绍服务器正面的控制按钮、LED 和接口。

ThinkSystem SR650a V4 的前视图因型号而异。请参阅以下章节了解前视图：

2.5 英寸硬盘配置前视图​

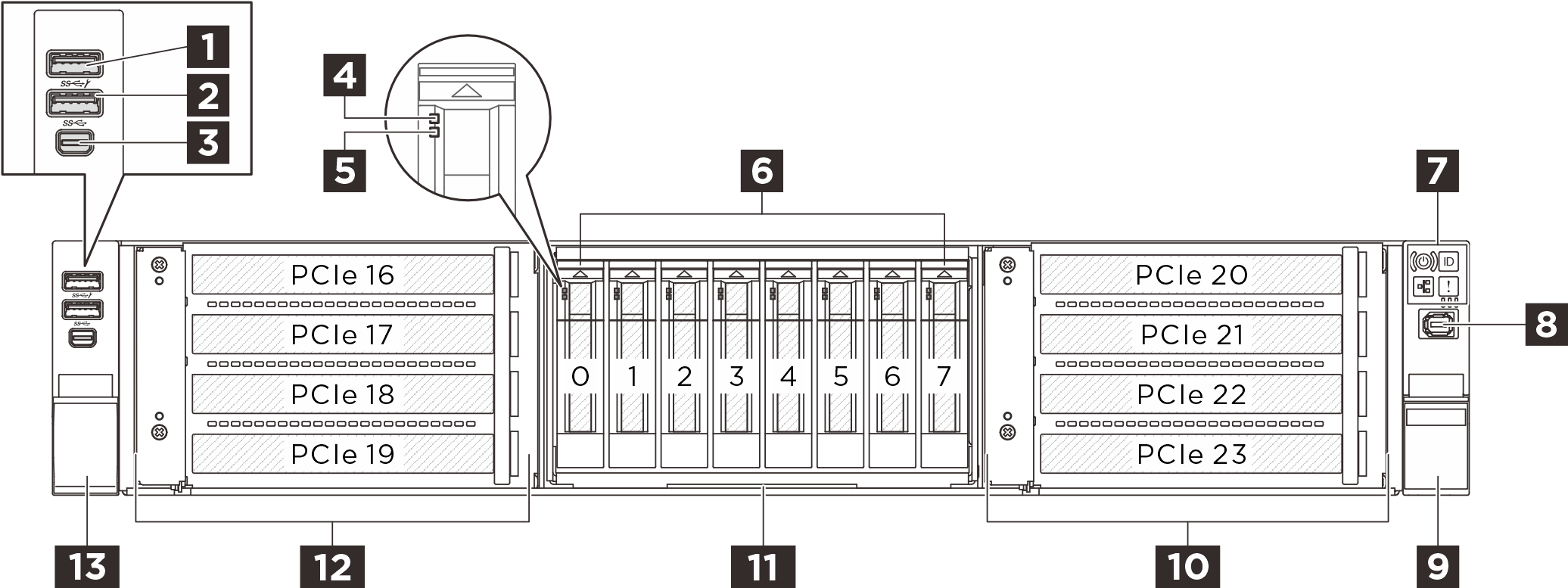

图 1. 2.5 英寸硬盘配置前视图

表 1. 2.5 英寸硬盘配置前视图中的组件
1 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）2 USB 3.2 Gen 1（5Gbps）接口（可选）
3 Mini DisplayPort 接口（可选）4 硬盘活动 LED（绿色）
5 硬盘状态 LED（黄色）6 2.5 英寸硬盘插槽（插槽 0 到 7）
7 正面操作员面板8 外部诊断接口
9 右侧机架滑锁10 PCIe 转接卡组合件 7（PCIe 插槽 20-23）
11 抽取式信息卡12 PCIe 转接卡组合件 6（PCIe 插槽 16-19）
13 左侧机架滑锁

E3.S 硬盘配置的前视图​

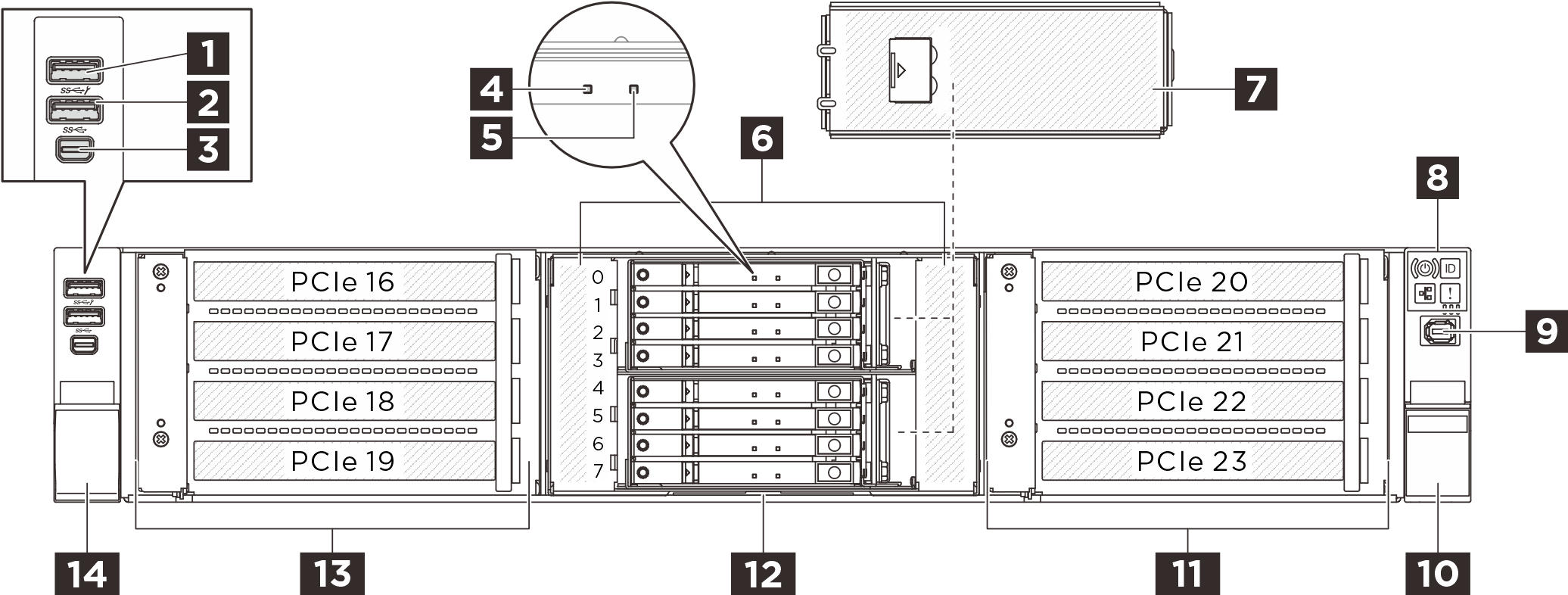

图 2. E3.S 硬盘配置的前视图

表 2. E3.S 硬盘配置前视图中的组件
1 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）2 USB 3.2 Gen 1（5Gbps）接口（可选）
3 Mini DisplayPort 接口（可选）4 硬盘活动 LED（绿色）
5 硬盘状态 LED（黄色）6 E3.S 硬盘插槽（插槽 0 到 7）
7 E3.S 硬盘仓盖8 正面操作员面板
9 外部诊断接口10 右侧机架滑锁
11 PCIe 转接卡组合件 7（PCIe 插槽 20-23）12 抽取式信息卡
13 PCIe 转接卡组合件 6（PCIe 插槽 16-19）14 左侧机架滑锁

E3.S 和 M.2 硬盘配置的前视图​

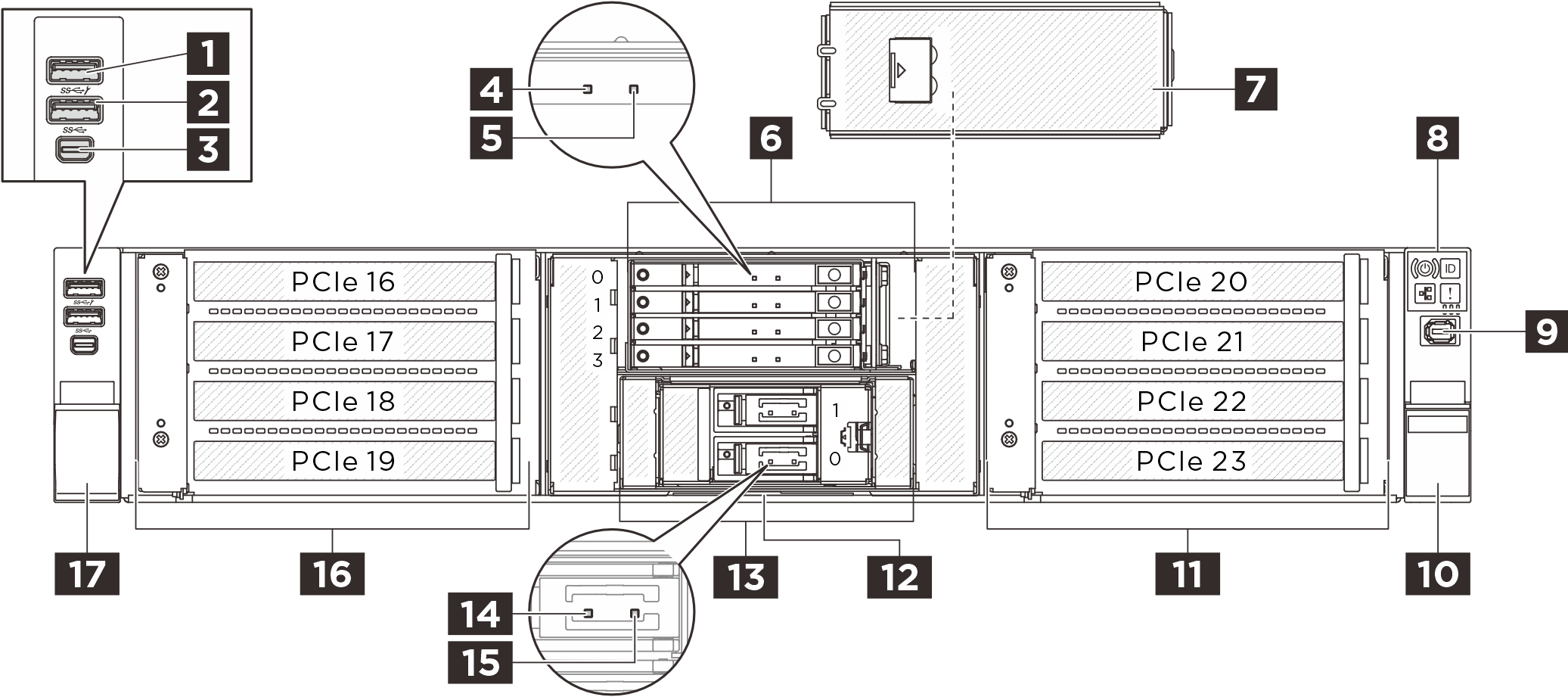

图 3. E3.S 和 M.2 硬盘配置的前视图

表 3. E3.S 和 M.2 硬盘配置前视图中的组件
1 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）2 USB 3.2 Gen 1（5Gbps）接口（可选）
3 Mini DisplayPort 接口（可选）4 E3.S 硬盘上的硬盘活动 LED（绿色）
5 E3.S 硬盘上的硬盘状态 LED（黄色）6 E3.S 硬盘插槽（插槽 0 到 3）
7 E3.S 硬盘仓盖8 正面操作员面板
9 外部诊断接口10 右侧机架滑锁
11 PCIe 转接卡组合件 7（PCIe 插槽 20-23）12 抽取式信息卡
13 M.2 硬盘插槽14 M.2 硬盘上的硬盘活动 LED（绿色）
15 M.2 硬盘上的硬盘状态 LED（黄色）16 PCIe 转接卡组合件 6（PCIe 插槽 16-19）
17 左侧机架滑锁

正面组件概述​

具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口​

此接口可以在主机操作系统中作为常规 USB 3.2 Gen 1 接口，在这种情况下可用于连接支持 USB 的设备，例如 USB 键盘、USB 鼠标或 USB 存储设备。

此外，此接口还可以用作 USB 2.0 Lenovo XClarity Controller 管理端口。连接到 Lenovo XClarity Controller 主要是为了让拥有移动设备的用户运行 Lenovo XClarity 移动应用程序。移动设备连接到此 USB 端口时，该设备上运行的移动应用程序与 Lenovo XClarity Controller 间将建立 Ethernet over USB 连接。

有关使用 Lenovo XClarity Mobile 应用程序的详细信息，请参阅 Lenovo XClarity Administrator Mobile 应用程序在线文档。

USB 3.2 Gen 1（5Gbps）接口​

此接口可用于连接 USB 兼容设备，如 USB 键盘、USB 鼠标或 USB 存储设备。

Mini DisplayPort 接口​

Mini DisplayPort（MiniDP）接口可用于将高性能显示器和直接驱动显示器与视频转换器或使用 MiniDP 接口的设备连接。最大视频分辨率为 1920 x 1200 @ 60 Hz。

硬盘活动 LED（绿色）​

硬盘插槽专为热插拔硬盘而设计。服务器中安装的硬盘数量因型号而异。安装硬盘时，按照硬盘插槽编号的顺序进行操作。

硬盘状态 LED（黄色）​

硬盘状态 LED 指示以下状态：

  • LED 点亮：硬盘发生故障。

  • LED 缓慢闪烁（每秒一次）：正在重建硬盘。

  • LED 快速闪烁（每秒三次）：正在识别硬盘。

硬盘插槽​

硬盘插槽专为热插拔硬盘而设计。服务器中安装的硬盘数量因型号而异。安装硬盘时，按照硬盘插槽编号的顺序进行操作。

正面操作员面板​

有关正面操作员面板的更多信息，请参阅正面操作员面板上的 LED 和按钮。

E3.S 硬盘仓盖​

E3.S 硬盘仓盖设计用于确保服务器的 EMI 完整性。配备 E3.S 硬盘的服务器型号在运行期间应始终为每个 E3.S 硬盘仓安装硬盘仓盖。

外部诊断接口​

此端口用于连接外部诊断手持设备。有关其功能的更多信息，请参阅外部诊断手持设备。

机架滑锁​

如果服务器安装在机架中，可使用机架滑锁帮助您将服务器从机架中滑出。还可使用机架滑锁和螺钉将服务器固定在机架中，使服务器无法滑出，这在容易出现震动的地区尤其有用。

服务器支持以下类型的机架滑锁。

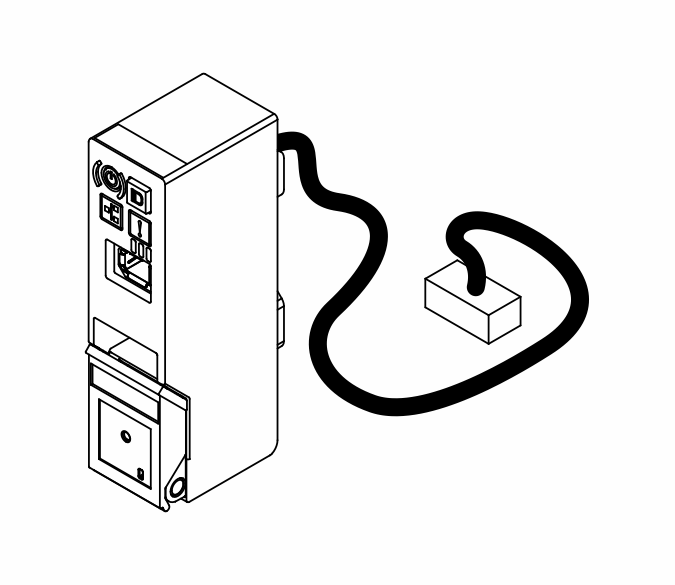

服务器支持以下左侧机架滑锁之一：右侧机架滑锁（带正面操作员面板）

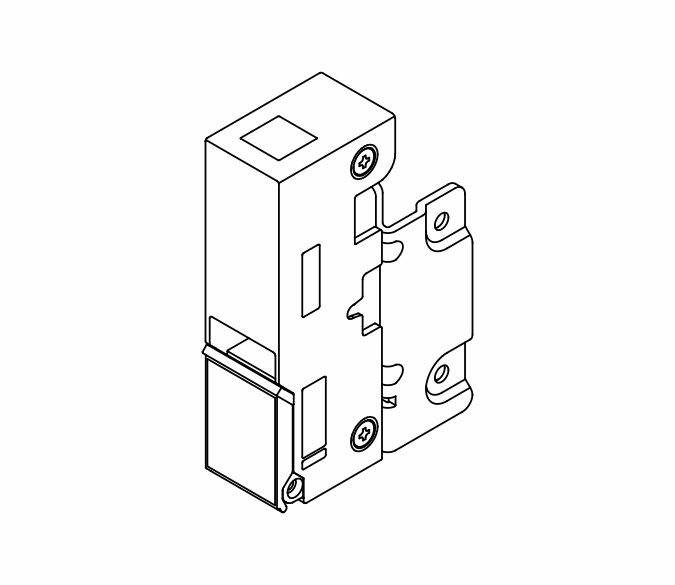

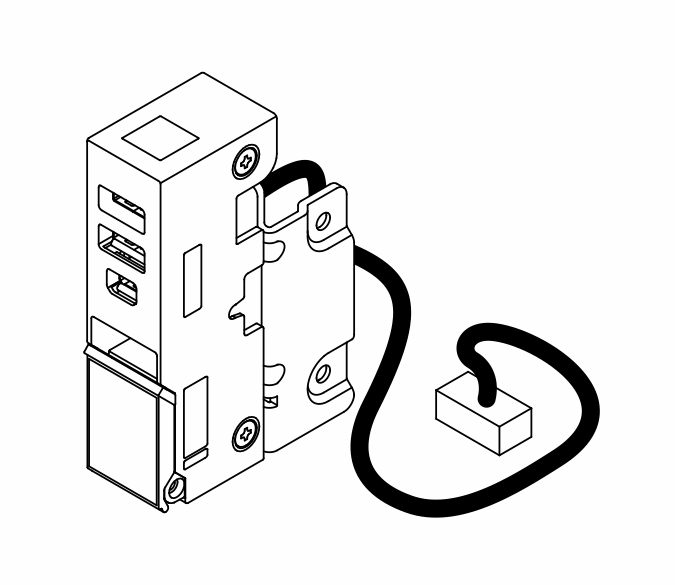

标准左侧机架滑锁带 USB/MiniDP 的左侧机架滑锁






抽取式信息卡​

Lenovo XClarity Controller 网络访问标签贴在抽取式信息卡上。标签上提供了默认 Lenovo XClarity Controller 主机名和 IPv6 链路本地地址（LLA）。

如需更多信息，请参阅为 Lenovo XClarity Controller 设置网络连接。

M.2 硬盘 LED​

有关 M.2 硬盘 LED 的更多信息，请参阅M.2 LED。

PCIe 转接卡组合件​

服务器正面支持两个 PCIe 转接卡组合件。如需更多信息，请参阅PCIe 插槽和 PCIe 适配器。
