มุมมองด้านหน้า

ส่วนนี้ประกอบด้วยข้อมูลเกี่ยวกับตัวควบคุม, ไฟ LED และขั้วต่อที่ด้านหน้าของเซิร์ฟเวอร์

มุมมองด้านหน้าของ ThinkSystem SR650a V4 นั้นแตกต่างกันขึ้นอยู่กับรุ่น โปรดดูข้อมูลต่อไปนี้สำหรับการระบุมุมมองด้านหน้า:

มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ขนาด 2.5 นิ้ว​

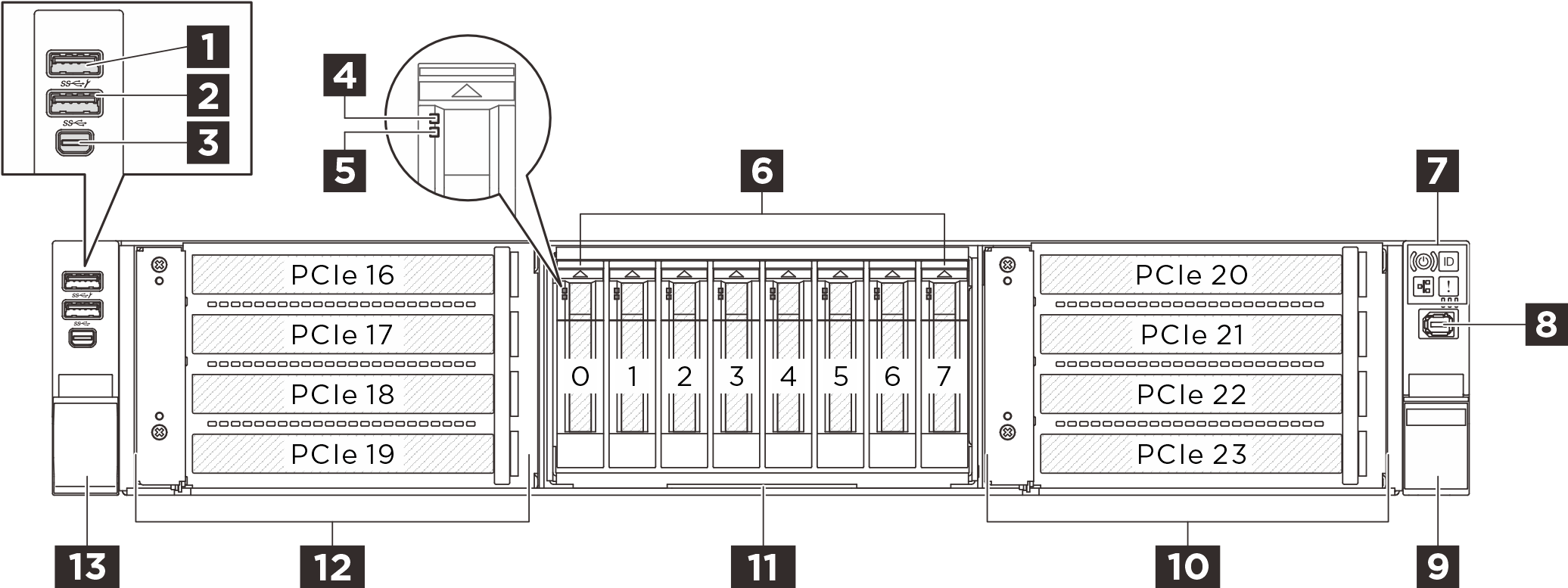

รูปที่ 1. มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ขนาด 2.5 นิ้ว

ตารางที่ 1. ส่วนประกอบบนมุมมองด้านหน้าของการกําหนดค่าไดรฟ์ขนาด 2.5 นิ้ว
1 พอร์ต USB 3.2 Gen 1 (5Gbps) พร้อมการจัดการของระบบ USB 2.0 XCC (อุปกรณ์เสริม)2 พอร์ต USB 3.2 Gen 1 (5Gbps) (อุปกรณ์เสริม)
3 พอร์ต Mini DisplayPort (อุปกรณ์เสริม)4 ไฟ LED แสดงกิจกรรมไดรฟ์ (สีเขียว)
5 ไฟ LED แสดงสถานะของไดรฟ์ (สีเหลือง)6 ช่องใส่ไดรฟ์ขนาด 2.5 นิ้ว (ช่องใส่ 0 ถึง 7)
7 แผงตัวดำเนินการด้านหน้า8 ขั้วต่อการวินิจฉัยภายนอก
9 สลักแร็คด้านขวา10 ส่วนประกอบตัวยก PCIe 7 (ช่องเสียบ PCIe 20-23)
11 แถบข้อมูลแบบดึงออก12 ส่วนประกอบตัวยก PCIe 6 (ช่องเสียบ PCIe 16-19)
13 สลักแร็คด้านซ้าย

มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ E3.S​

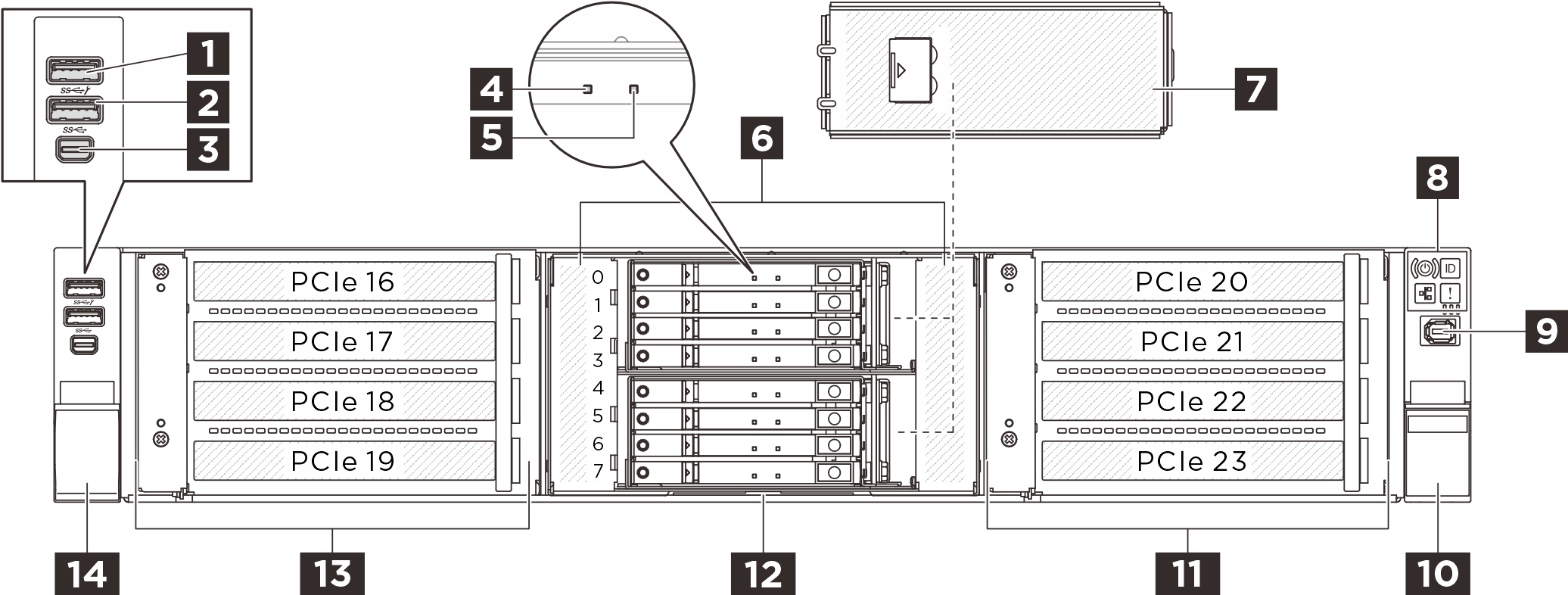

รูปที่ 2. มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ E3.S

ตารางที่ 2. ส่วนประกอบบนมุมมองด้านหน้าของการกําหนดค่าไดรฟ์ E3.S
1 พอร์ต USB 3.2 Gen 1 (5Gbps) พร้อมการจัดการของระบบ USB 2.0 XCC (อุปกรณ์เสริม)2 พอร์ต USB 3.2 Gen 1 (5Gbps) (อุปกรณ์เสริม)
3 พอร์ต Mini DisplayPort (อุปกรณ์เสริม)4 ไฟ LED แสดงกิจกรรมไดรฟ์ (สีเขียว)
5 ไฟ LED แสดงสถานะของไดรฟ์ (สีเหลือง)6 ช่องใส่ไดรฟ์ E3.S (ช่องใส่ 0 ถึง 7)
7 ฝาครอบตัวครอบไดรฟ์ E3.S8 แผงตัวดำเนินการด้านหน้า
9 ขั้วต่อการวินิจฉัยภายนอก10 สลักแร็คด้านขวา
11 ส่วนประกอบตัวยก PCIe 7 (ช่องเสียบ PCIe 20-23)12 แถบข้อมูลแบบดึงออก
13 ส่วนประกอบตัวยก PCIe 6 (ช่องเสียบ PCIe 16-19)14 สลักแร็คด้านซ้าย

มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ E3.S และ M.2​

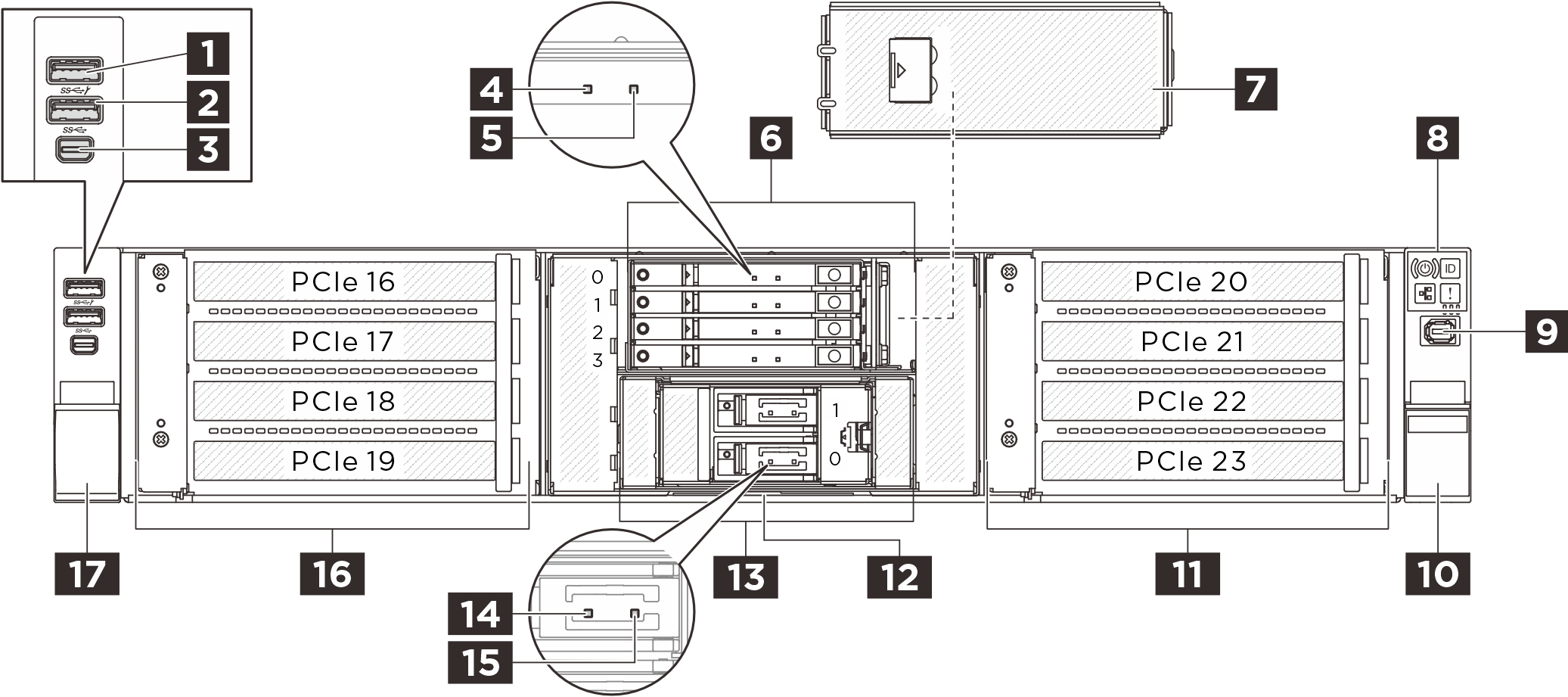

รูปที่ 3. มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ E3.S และ M.2

ตารางที่ 3. ส่วนประกอบบนมุมมองด้านหน้าของการกําหนดค่าไดรฟ์ E3.S และ M.2
1 พอร์ต USB 3.2 Gen 1 (5Gbps) พร้อมการจัดการของระบบ USB 2.0 XCC (อุปกรณ์เสริม)2 พอร์ต USB 3.2 Gen 1 (5Gbps) (อุปกรณ์เสริม)
3 พอร์ต Mini DisplayPort (อุปกรณ์เสริม)4 ไฟ LED แสดงกิจกรรมไดรฟ์ (สีเขียว) บนไดรฟ์ E3.S
5 ไฟ LED แสดงสถานะไดรฟ์ (สีเหลือง) บนไดรฟ์ E3.S6 ช่องใส่ไดรฟ์ E3.S (ช่องใส่ 0 ถึง 3)
7 ฝาครอบตัวครอบไดรฟ์ E3.S8 แผงตัวดำเนินการด้านหน้า
9 ขั้วต่อการวินิจฉัยภายนอก10 สลักแร็คด้านขวา
11 ส่วนประกอบตัวยก PCIe 7 (ช่องเสียบ PCIe 20-23)12 แถบข้อมูลแบบดึงออก
13 ช่องใส่ไดรฟ์ M.214 ไฟ LED แสดงกิจกรรมไดรฟ์ (สีเขียว) บนไดรฟ์ M.2
15 ไฟ LED แสดงสถานะไดรฟ์ (สีเหลือง) บนไดรฟ์ M.216 ส่วนประกอบตัวยก PCIe 6 (ช่องเสียบ PCIe 16-19)
17 สลักแร็คด้านซ้าย

ภาพรวมของส่วนประกอบด้านหน้า​

ขั้วต่อ USB 3.2 Gen 1 (5Gbps) พร้อมการจัดการระบบ USB 2.0 XCC​

ขั้วต่อสามารถทำหน้าที่เป็นขั้วต่อ USB 3.2 Gen 1 ปกติกับระบบปฏิบัติการโฮสต์ สามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB

นอกจากนี้ ขั้วต่อยังสามารถทำหน้าที่เป็นพอร์ตการจัดการ USB 2.0 Lenovo XClarity Controller การเชื่อมต่อกับ Lenovo XClarity Controller มีจุดประสงค์หลักในการใช้งานกับอุปกรณ์เคลื่อนที่ที่ใช้งานแอปพลิเคชัน Lenovo XClarity Controller บนมือถือ เมื่ออุปกรณ์มือถือเชื่อมต่อกับพอร์ต USB นี้ การเชื่อมต่อ Ethernet over USB จะถูกสร้างขึ้นระหว่างแอปพลิเคชันมือถือที่รันบนอุปกรณ์กับ Lenovo XClarity Controller

สําหรับรายละเอียดเกี่ยวกับการใช้แอป Lenovo XClarity Mobile โปรดดูที่ เอกสารแบบออนไลน์ของแอปบนมือถือ Lenovo XClarity Administrator

ขั้วต่อ USB 3.2 Gen 1 (5Gbps)​

ขั้วต่อสามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB

ขั้วต่อ Mini DisplayPort​

ขั้วต่อ Mini DisplayPort (MiniDP) สามารถใช้เพื่อเชื่อมต่อจอภาพประสิทธิภาพสูงและจอภาพไดรฟ์โดยตรงที่มีตัวแปลงวิดีโอหรืออุปกรณ์ที่ใช้ขั้วต่อ MiniDP ความละเอียดวิดีโอสูงสุดเท่ากับ 1920 x 1200 ที่ 60 Hz

ไฟ LED แสดงกิจกรรมของไดรฟ์ (สีเขียว)​

ช่องใส่ไดรฟ์ออกแบบมาสำหรับไดรฟ์แบบ Hot-swap จำนวนไดรฟ์ที่ติดตั้งภายในเซิร์ฟเวอร์ของคุณจะแตกต่างกันตามรุ่น เมื่อคุณติดตั้งไดรฟ์ ให้ทำตามลำดับหมายเลขของช่องใส่ไดรฟ์

ไฟ LED แสดงสถานะของไดรฟ์ (สีเหลือง)​

ไฟ LED แสดงสถานะของไดรฟ์จะแสดงสถานะต่อไปนี้:

  • ไฟ LED ติดสว่าง: ไดรฟ์ทำงานล้มเหลว

  • ไฟ LED กะพริบช้าๆ (หนึ่งครั้งต่อวินาที): ไดรฟ์กำลังถูกสร้างใหม่

  • ไฟ LED กะพริบอย่างรวดเร็ว (สามครั้งต่อวินาที): ไดรฟ์กำลังถูกระบุ

ช่องใส่ไดรฟ์​

ช่องใส่ไดรฟ์ออกแบบมาสำหรับไดรฟ์แบบ Hot-swap จำนวนไดรฟ์ที่ติดตั้งภายในเซิร์ฟเวอร์ของคุณจะแตกต่างกันตามรุ่น เมื่อคุณติดตั้งไดรฟ์ ให้ทำตามลำดับหมายเลขของช่องใส่ไดรฟ์

แผงตัวดำเนินการด้านหน้า​

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับแผงตัวดำเนินการด้านหน้า โปรดดู ไฟ LED และปุ่มแผงตัวดำเนินการด้านหน้า

ฝาครอบตัวครอบไดรฟ์ E3.S​

ฝาครอบตัวครอบไดรฟ์ E3.S ของตัวครอบไดรฟ์ E3.S แต่ละชุดออกแบบมาเพื่อความสมบูรณ์ของ EMI ที่เหมาะสมของเซิร์ฟเวอร์ รุ่นเซิร์ฟเวอร์ที่มีไดรฟ์ E3.S ควรทำงานกับฝาครอบตัวครอบไดรฟ์ E3.S ที่ติดตั้งมาสำหรับตัวครอบไดรฟ์ E3.S ทุกตัว

ขั้วต่อการวินิจฉัยภายนอก​

ขั้วต่อใช้สำหรับเชื่อมต่อหูโทรศัพท์การวินิจฉัยภายนอก สำหรับข้อมูลเพิ่มเติมเกี่ยวกับฟังก์ชันต่างๆ โปรดดู หูโทรศัพท์การวินิจฉัยภายนอก

สลักตู้แร็ค​

หากเซิร์ฟเวอร์ติดตั้งอยู่ภายในแร็ค คุณสามารถใช้สลักตู้แร็คช่วยเลื่อนเซิร์ฟเวอร์ออกจากแร็ค คุณยังสามารถใช้สลักแร็คและสกรูยึดเซิร์ฟเวอร์ไว้ในแร็ค เพื่อไม่ให้เซิร์ฟเวอร์เลื่อนออก โดยเฉพาะอย่างยิ่งในบริเวณที่มีการสั่นสะเทือน

เซิร์ฟเวอร์รองรับสลักแร็คประเภทต่อไปนี้
เซิร์ฟเวอร์รองรับสลักแร็คด้านซ้ายชนิดหนึ่งต่อไปนี้สลักแร็คด้านขวา (พร้อมแผงตัวดำเนินการด้านหน้า)
สลักแร็คด้านซ้ายแบบมาตรฐานสลักแร็คด้านซ้ายพร้อม USB/MiniDP






แถบข้อมูลแบบดึงออก​

แผ่นป้ายเข้าถึงเครือข่าย Lenovo XClarity Controller จะติดอยู่ที่แถบข้อมูลแบบดึงออก ชื่อโฮสต์ Lenovo XClarity Controller ตามค่าเริ่มต้นและที่อยู่ Link Local (LLA) IPv6 จะระบุอยู่บนแท็บ

ดูข้อมูลเพิ่มเติมได้ที่ ตั้งค่าการเชื่อมต่อเครือข่ายสำหรับ Lenovo XClarity Controller

ไฟ LED ของไดรฟ์ M.2​

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับไฟ LED ของไดรฟ์ M.2 โปรดดู ไฟ LED M.2

ส่วนประกอบตัวยก PCIe​

เซิร์ฟเวอร์รองรับส่วนประกอบตัวยก PCIe สองชุดที่ด้านหน้า สำหรับข้อมูลเพิ่มเติม โปรดดู ช่องเสียบ PCIe และอะแดปเตอร์ PCIe
