Vue avant
La présente section contient des informations sur les boutons de commande, les voyants et les connecteurs situés à l'avant du serveur.

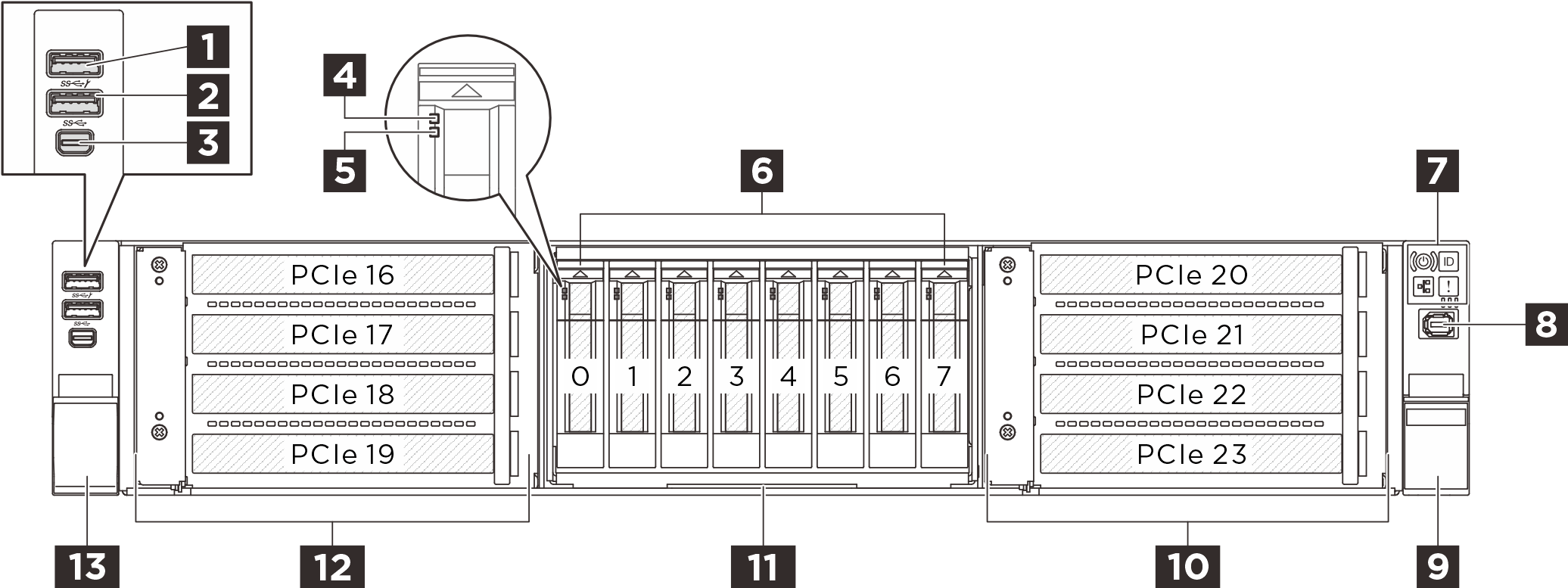

Vue avant de la configuration d’unités 2,5 pouces

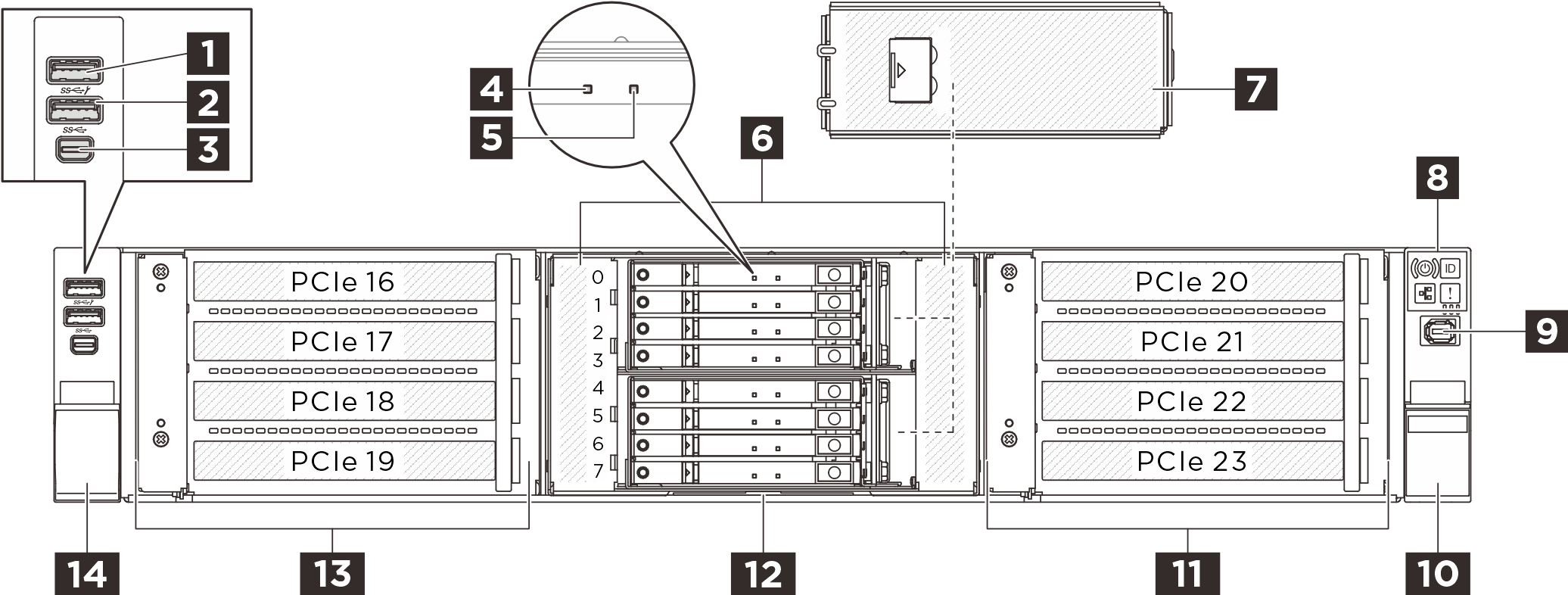

Vue avant de la configuration d'unités E3.S

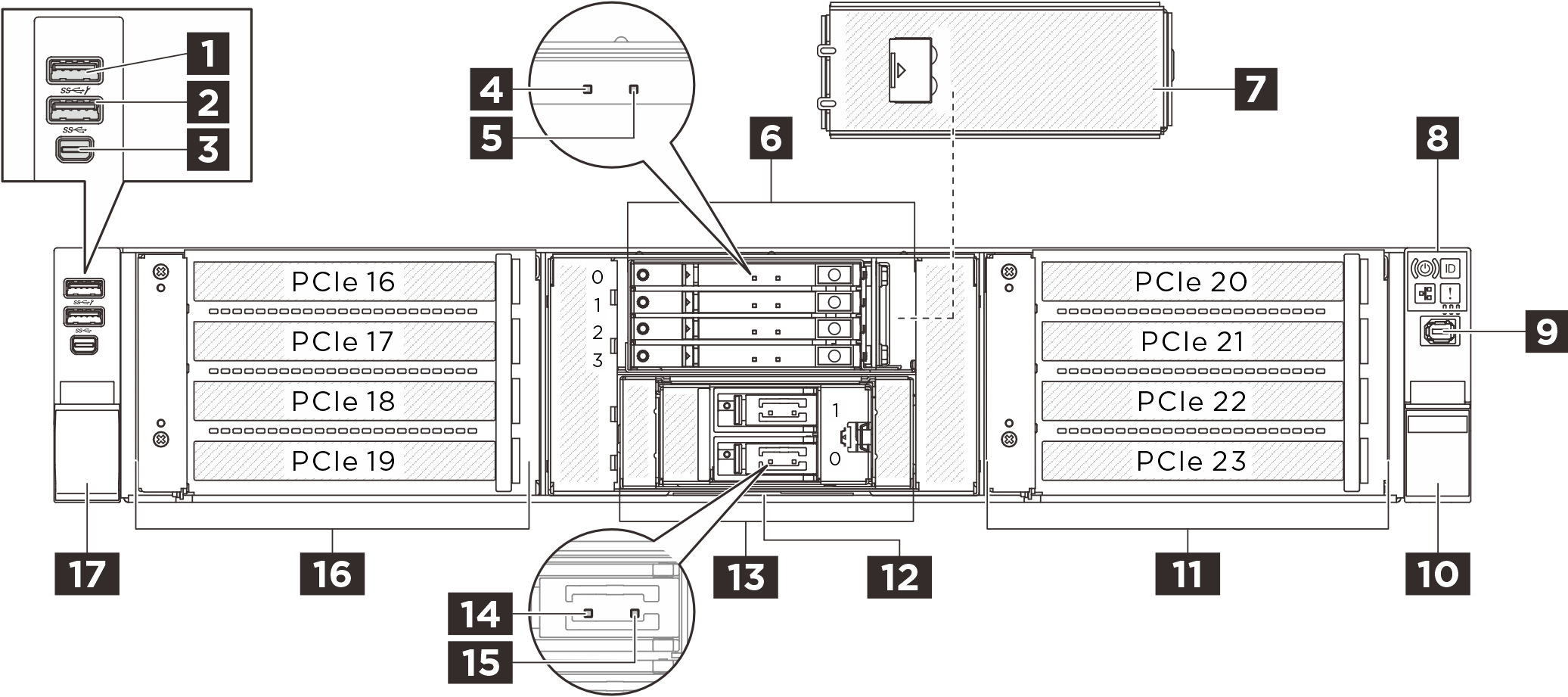

Vue avant de la configuration d'unités E3.S et M.2

Présentation des composants avant
Connecteur USB 3.2 Gen 1 (5 Gbit/s) avec gestion du système USB 2.0 XCC
Le connecteur peut fonctionner comme un connecteur USB 3.2 Gen 1 standard vers le système d’exploitation hôte ; il peut être utilisé pour connecter un périphérique compatible USB, tel qu’un clavier USB, une souris USB ou un dispositif de stockage USB.
En outre, le connecteur peut fonctionner comme un port de gestion USB 2.0 Lenovo XClarity Controller. La connexion à Lenovo XClarity Controller est destinée principalement à une utilisation avec un appareil mobile exécutant l’application mobile Lenovo XClarity Controller. Lorsqu’un appareil mobile est connecté à ce port USB, une connexion Ethernet sur USB est établie entre l’application mobile qui s’exécute sur l’appareil et Lenovo XClarity Controller.
Pour plus d’informations sur l’utilisation de l’application Lenovo XClarity Mobile, consultez Documentation en ligne de l’application mobile Lenovo XClarity Administrator.
Connecteur USB 3.2 Gen 1 (5 Gbit/s)
Le connecteur peut être utilisé pour connecter un périphérique compatible USB, tel qu'un clavier USB, une souris USB ou un dispositif de stockage USB.
Connecteur Mini DisplayPort
Le connecteur Mini DisplayPort (MiniDP) peut être utilisé pour connecter un écran hautes performances et un écran Direct Drive avec un convertisseur vidéo ou des périphériques utilisant un connecteur MiniDP. La résolution vidéo maximale est de 1 920 x 1 200 à 60 Hz.
Voyant d'activité de l'unité (vert)
Les baies d'unité sont conçues pour des unités remplaçables à chaud. Le nombre d’unités installées sur votre serveur varie selon le modèle. Lorsque vous installez des unités, respectez l’ordre des numéros de baie d’unité.
Voyant d'état de l'unité (jaune)
Le voyant est allumé : l’unité est défaillante.
Le voyant clignote lentement (une fois par seconde) : l’unité est en cours de régénération.
Le voyant clignote rapidement (trois fois par seconde) : l’unité est en cours d'identification.
Baies d’unité
Les baies d'unité sont conçues pour des unités remplaçables à chaud. Le nombre d’unités installées sur votre serveur varie selon le modèle. Lorsque vous installez des unités, respectez l’ordre des numéros de baie d’unité.
Panneau opérateur avant
(Pour plus d'informations sur le panneau opérateur avant, voir Boutons et voyants du panneau opérateur avant.)
Carter de boîtier d'unités de disque dur E3.S
Le carter de chacun des boîtiers d'unités de disque dur E3.S est conçu pour assurer l'intégrité EMI du serveur. Les modèles de serveur avec unités de disque dur E3.S doivent toujours fonctionner avec le carter approprié installé sur chacun des boîtiers d'unités de disque dur E3.S.
Connecteur de diagnostic externe
Le connecteur permet de connecter un ensemble de diagnostic externe. Pour plus d'informations sur ses fonctions, voir Ensemble de diagnostics externe.
Taquets d'armoire
Si le serveur est installé dans une armoire, vous pouvez utiliser les taquets d’armoire pour l’en sortir. Vous pouvez également utiliser les taquets d’armoire et les vis pour fixer le serveur dans l'armoire afin de le sécuriser, en particulier sur les zones sujettes aux vibrations.
Le serveur prend en charge l’un des taquets d’armoire gauche suivants : | Taquet d'armoire droit (avec panneau opérateur avant) | |
Taquet d’armoire gauche standard | Taquet d’armoire gauche avec port USB/MiniDP | |
![]() | ![]() | ![]() |
Étiquette amovible
L’étiquette d’accès réseau Lenovo XClarity Controller se trouve sur l’étiquette amovible. Le nom d’hôte Lenovo XClarity Controller par défaut et l’adresse locale du lien IPv6 (LLA) sont fournis sur l’étiquette.
Pour plus d’informations, voir Définition de la connexion réseau pour Lenovo XClarity Controller.
Voyants d'unité M.2
Pour plus d'informations sur les voyants d'unité M.2, voir Voyants M.2.
Assemblages de cartes mezzanines PCIe
Le serveur prend en charge deux assemblages de cartes mezzanines PCIe à l’avant. Pour plus d'informations, voir la section Emplacements PCIe et adaptateurs PCIe.
