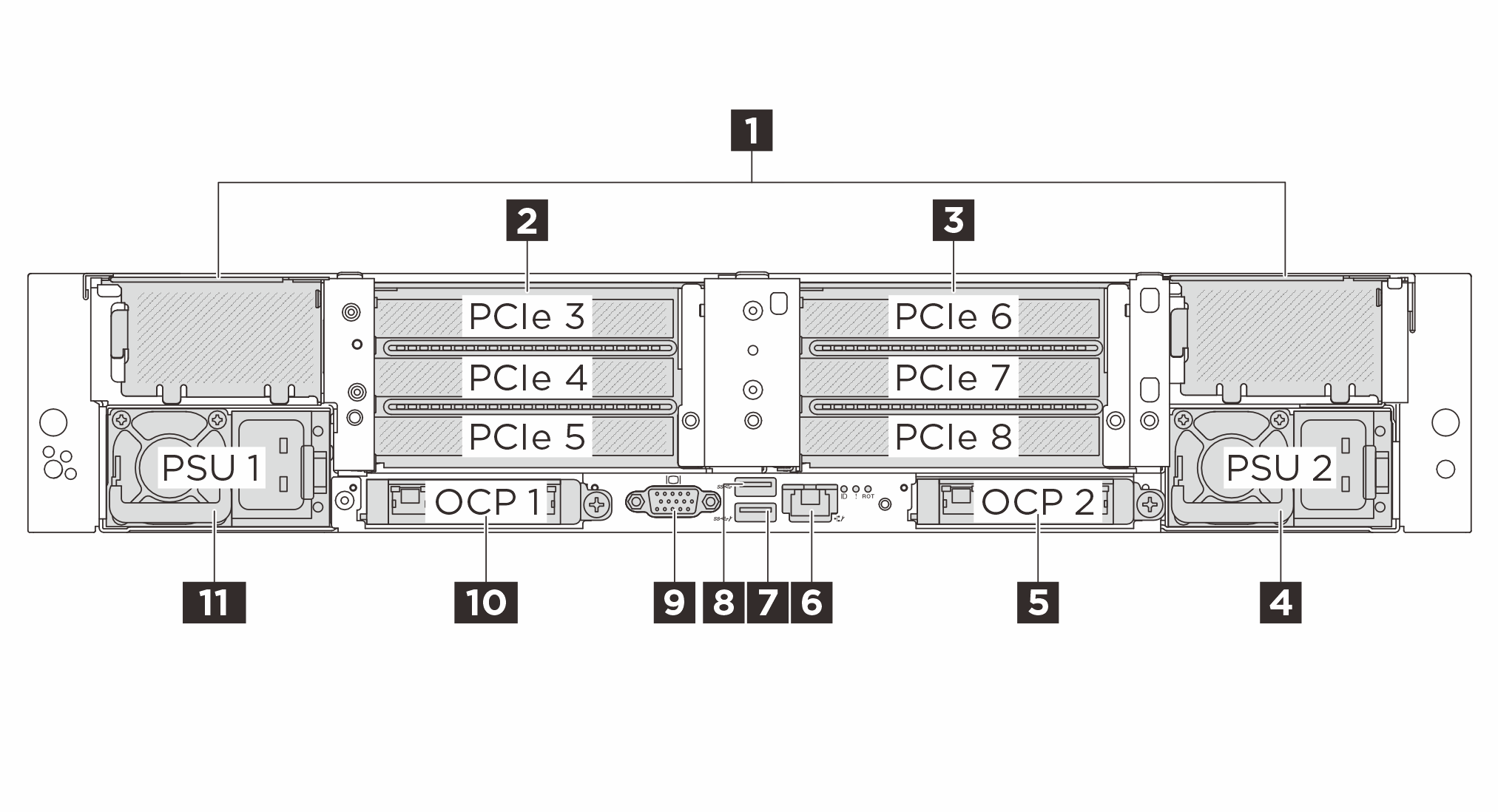

Vue arrière
L'arrière du serveur permet d'accéder à plusieurs composants, notamment les blocs d'alimentation, les adaptateurs PCIe, le port série et le connecteur Ethernet.
| 1 Obturateurs de carte mezzanine PCIe | 2 Carte mezzanine PCIe 2 (emplacement 3 à 5) L’emplacement 5 prend en charge les unités M.2 remplaçables à chaud. |
| 3 Carte mezzanine PCIe 3 (emplacement 6 à 8) L’emplacement 8 prend en charge les unités M.2 remplaçables à chaud. | 4 Baie d'alimentation 2 |
| 5 Module OCP 2 (en option) | 6 Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45) |
| 7 Connecteur USB 3.2 Gen 1 (5 Gbit/s) avec gestion du système XCC USB 2.0 (selon la configuration) | 8 Connecteur USB 3.2 Gen 1 (5 Gbit/s) |
| 9 Connecteur VGA | 10 Module OCP 1 (en option) |
| 11 Baie d’alimentation 1 |
1 Obturateurs de carte mezzanine PCIe
Le serveur est fourni avec des obturateurs de carte mezzanine PCIe pour garantir le refroidissement correct du système.
2 3 Emplacements PCIe
Le serveur prend en charge jusqu’à six emplacements PCIe à l’arrière. Les unités M.2 remplaçables à chaud peuvent être installées dans l’emplacement 5 ou l’emplacement 8.
Pour les configurations avec Processor Neptune® Core Module, l'emplacement 8 est occupé par les tuyaux d'entrée et de sortie du Processor Neptune® Core Module. Le tuyau d’entrée achemine l’eau chaude de l’installation vers les plaques froides pour refroidir les processeurs, et le tuyau de sortie achemine l’eau chaude hors du Processor Neptune® Core Module pour assurer le refroidissement du système.
Pour plus d'informations, voir la section Emplacements PCIe et adaptateurs PCIe.
4 11 Baies d’alimentation
Installez les blocs d'alimentations dans ces baies et raccordez-les aux cordons d'alimentation. Vérifiez que les cordons sont connectés correctement. Voir Spécifications techniques pour voir la liste des blocs d’alimentation pris en charge par ce système.
Pour plus d’informations sur les voyants, voir Voyants des blocs d'alimentation.
5 10 Module OCP
Le module OCP fournit deux ou quatre connecteurs Ethernet supplémentaires pour les connexions réseau.
Figure 2. Module OCP (deux connecteurs)  | Figure 3. Module OCP (quatre connecteurs)  |
Par défaut, tout connecteur Ethernet sur le module OCP peut également fonctionner en tant que connecteur de gestion à l’aide de la capacité de gestion partagée.
Priorité d’installation : emplacement OCP 1 > emplacement OCP 2
L'adaptateur NIC de gestion et l'ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter ne peuvent être installés que sur l'emplacement OCP 1.
Lorsque l'ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter est installé, l'emplacement OCP 2 est désactivé.
6 Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45)
Ce connecteur RJ-45 est dédié aux fonctions Lenovo XClarity Controller (XCC). Vous pouvez accéder à Lenovo XClarity Controller directement en connectant votre ordinateur portable à ce connecteur à l’aide d’un câble Ethernet. Vérifiez que vous modifiez les paramètres IP de l’ordinateur portable, pour qu’il soit sur le même réseau que les paramètres par défaut du serveur. Un réseau de gestion dédié est plus sécurisé, car il permet de séparer physiquement le trafic de réseau de gestion du réseau de production.
7 Connecteur USB 3.2 Gen 1 (5 Gbit/s) avec gestion du système XCC USB 2.0 (selon la configuration)
Le connecteur peut fonctionner comme un connecteur USB 3.2 Gen 1 standard vers le système d’exploitation hôte ; il peut être utilisé pour connecter un périphérique compatible USB, tel qu’un clavier USB, une souris USB ou un dispositif de stockage USB.
Lorsqu’il n’y a pas de connecteur USB à l’avant, ce connecteur peut fonctionner comme un port de gestion Lenovo XClarity Controller USB 2.0. La connexion à Lenovo XClarity Controller est destinée principalement à une utilisation avec un appareil mobile exécutant l’application mobile Lenovo XClarity Controller. Lorsqu’un appareil mobile est connecté à ce port USB, une connexion Ethernet sur USB est établie entre l’application mobile qui s’exécute sur l’appareil et Lenovo XClarity Controller.
Pour plus d’informations sur l’utilisation de l’application Lenovo XClarity Mobile, consultez Documentation en ligne de l’application mobile Lenovo XClarity Administrator.
8 Connecteur USB 3.2 Gen 1 (5 Gb/s)
Le connecteur peut être utilisé pour connecter un périphérique compatible USB, tel qu'un clavier USB, une souris USB ou un dispositif de stockage USB.
9 Connecteur VGA
Les connecteurs VGA à l’avant et à l’arrière du serveur peuvent être utilisés pour connecter un moniteur hautes performances, un moniteur à unité directe ou d’autres appareils qui utilisent un connecteur VGA.
