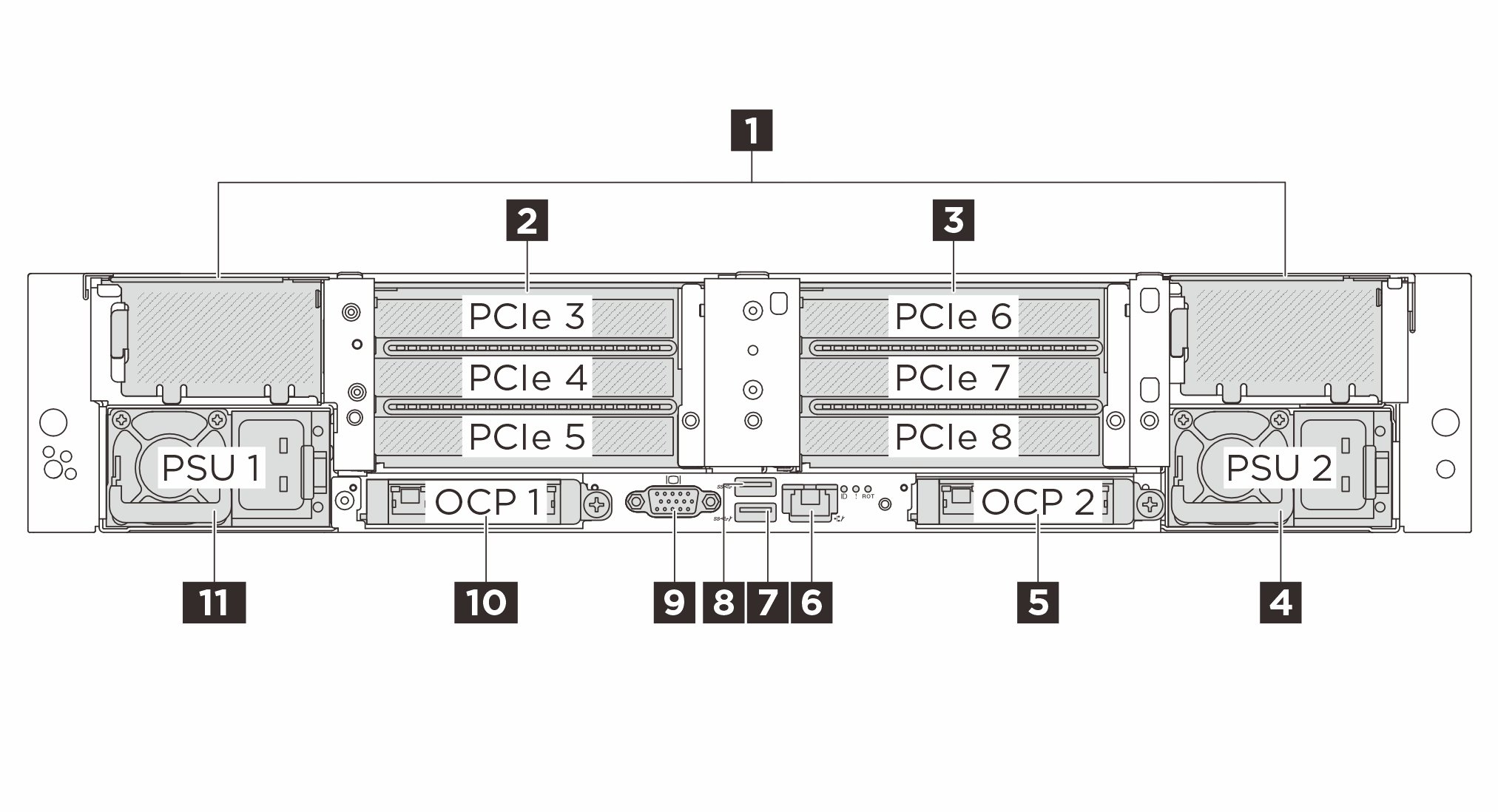

Rückansicht
An der Rückseite des Servers kann auf eine Reihe von Komponenten zugegriffen werden, darunter Netzteile, PCIe-Adapter, ein serieller Anschluss und ein Ethernet-Anschluss.
| 1 Abdeckblenden für PCIe-Adapterkarte | 2 PCIe-Adapterkarte 2 (Steckplatz 3 bis 5) Steckplatz 5 unterstützt Hot-Swap-M.2-Laufwerke. |
| 3 PCIe-Adapterkarte 3 (Steckplatz 6 bis 8) Steckplatz 8 unterstützt Hot-Swap-M.2-Laufwerke. | 4 Netzteilposition 2 |
| 5 OCP-Modul 2 (optional) | 6 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) |
| 7 USB 3.2 Gen 1-Anschluss (5 Gbit/s) mit USB 2.0 XCC-Systemmanagement (je nach Konfiguration) | 8 USB 3.2 Gen 1-Anschluss (5 Gbit/s) |
| 9 VGA-Anschluss | 10 OCP-Modul 1 (optional) |
| 11 Netzteilposition 1 |
1 Abdeckblenden für PCIe-Adapterkarte
Der Server wird mit Abdeckblenden für PCIe-Adapterkarten geliefert, um eine ordnungsgemäße Kühlung des Systems sicherzustellen.
2 3 PCIe-Steckplätze
Der Server unterstützt bis zu sechs PCIe-Steckplätze an der Rückseite. Hot-Swap-M.2-Laufwerke können in Steckplatz 5 oder 8 installiert werden.
Bei Konfigurationen mit Processor Neptune® Core Module ist Steckplatz 8 durch Einlass- und Auslassschläuche des Processor Neptune® Core Module belegt. Der Einlassschlauch leitet warmes Wasser von der Anlage zu den Kühlplatten, um die Prozessoren abzukühlen, und der Auslassschlauch leitet heißes Wasser zum Zweck der Systemkühlung aus dem Processor Neptune® Core Module heraus.
Weitere Informationen finden Sie unter PCIe-Steckplätze und PCIe-Adapter.
4 11 Netzteilpositionen
Installieren Sie die Netzteileinheiten in diesen Positionen und verbinden Sie sie über Netzkabel. Stellen Sie sicher, dass die Netzkabel ordnungsgemäß angeschlossen sind. Informationen zu Netzteilen, die von diesem System unterstützt werden, finden Sie unter Technische Daten.
Informationen zu den Anzeigen finden Sie im Abschnitt Anzeigen der Netzteileinheit.
5 10 OCP-Modul
Das OCP-Modul bietet zwei oder vier zusätzliche Ethernet-Anschlüsse für Netzwerkverbindungen.
Abbildung 2. OCP-Modul (zwei Anschlüsse)  | Abbildung 3. OCP-Modul (vier Anschlüsse)  |
Standardmäßig kann ein beliebiger Ethernet-Anschluss am OCP-Modul auch als Verwaltungsanschluss mit gemeinsam genutzter Verwaltungskapazität fungieren.
Installationspriorität: OCP-Steckplatz 1 > OCP-Steckplatz 2
NIC-Verwaltungsadapter und ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter können nur in OCP-Steckplatz 1 installiert werden.
Ist ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter installiert, ist OCP-Steckplatz 2 deaktiviert.
6 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45)
Dieser RJ-45-Anschluss ist für Funktionen von Lenovo XClarity Controller (XCC) vorgesehen. Sie können direkt auf den Lenovo XClarity Controller zugreifen, indem Sie Ihren Laptop über ein Ethernet-Kabel an diesen Anschluss anschließen. Stellen Sie sicher, dass Sie die IP-Einstellungen auf dem Laptop so ändern, dass er sich im selben Netzwerk befindet, wie durch die Serverstandardeinstellungen vorgeben. Ein dediziertes Verwaltungsnetzwerk bietet zusätzliche Sicherheit, indem der Datenverkehr des Verwaltungsnetzwerks vom Produktionsnetzwerk physisch getrennt wird.
7 USB 3.2 Gen 1-Anschluss (5 Gbit/s) mit USB 2.0 XCC-Systemmanagement (je nach Konfiguration)
Der Anschluss kann als regulärer USB 3.2 Gen 1-Anschluss für das Hostbetriebssystem fungieren. Er kann verwendet werden, um eine USB-fähige Einheit anzuschließen, z. B. eine USB-Tastatur, USB-Maus oder USB-Speichereinheit.
Wenn sich keine USB-Anschlüsse an der Vorderseite befinden, kann dieser Anschluss als USB 2.0 Lenovo XClarity Controller-Verwaltungsanschluss verwendet werden. Die Verbindung zum Lenovo XClarity Controller ist hauptsächlich für Benutzer mit einem mobilen Gerät vorgesehen, auf dem die mobile App Lenovo XClarity Controller ausgeführt wird. Wenn ein mobiles Gerät an diesen USB-Anschluss angeschlossen ist, wird eine Ethernet-over-USB-Verbindung zwischen der mobilen App, die auf dem Gerät ausgeführt wird, und Lenovo XClarity Controller hergestellt.
Ausführliche Informationen zur Verwendung der Lenovo XClarity Mobile-App finden Sie unter Online-Dokumentation zur mobilen Lenovo XClarity Administrator-App.
8 USB 3.2 Gen 1-Anschluss (5 Gbit/s)
Der Anschluss kann verwendet werden, um eine USB-fähige Einheit anzuschließen, z. B. eine USB-Tastatur, USB-Maus oder USB-Speichereinheit.
9 VGA-Anschluss
Über die VGA-Anschlüsse auf der Vorder- und Rückseite des Servers können ein Bildschirm mit hoher Leistung, ein Bildschirm mit Direktsteuerung oder andere Einheiten angeschlossen werden, die über einen VGA-Anschluss verfügen.
