Ansicht von oben

Dieser Abschnitt enthält Informationen zur Ansicht des Servers von oben.

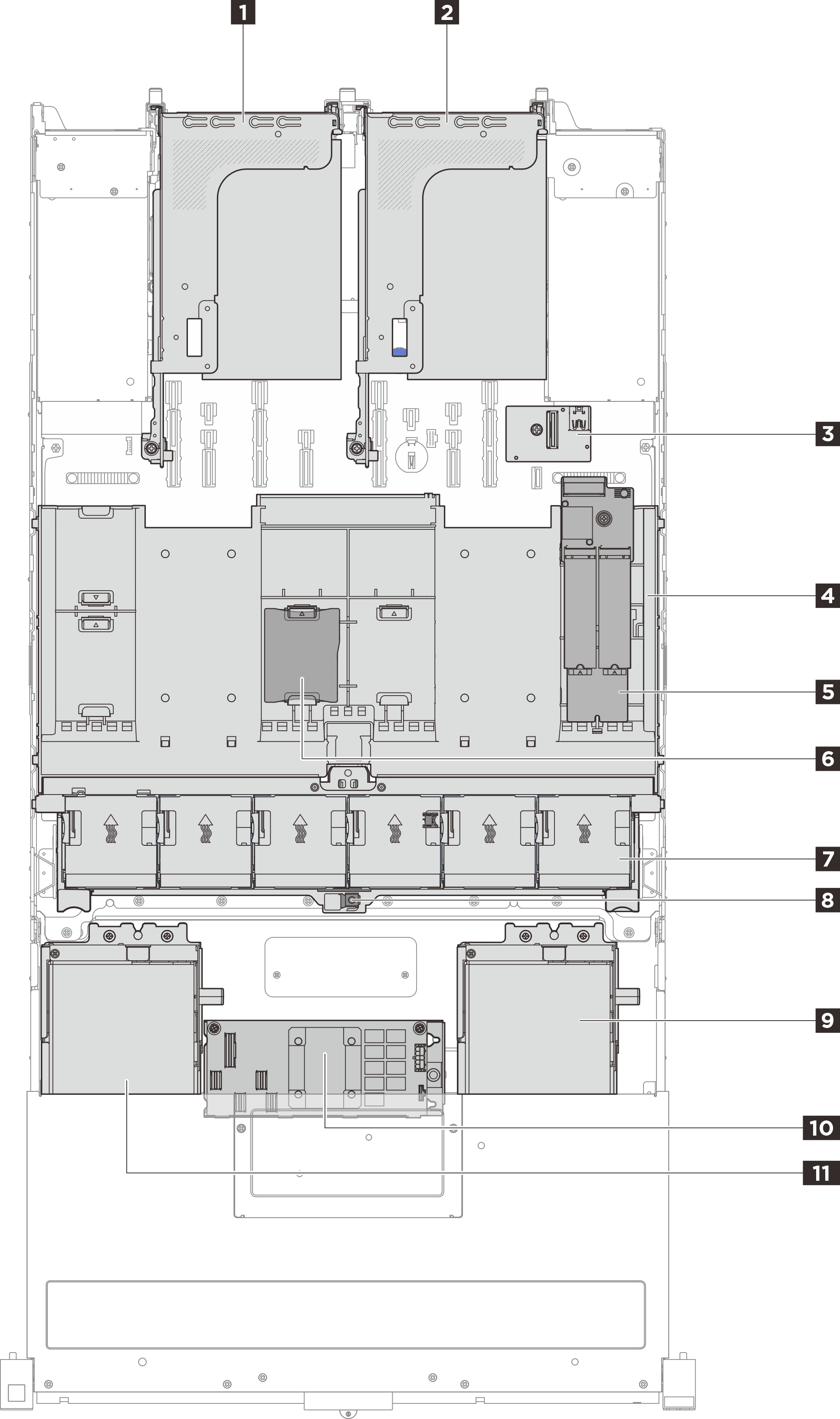

Ansicht von oben mit installierter Luftführung


Top view with standard heat sinks
1 Adapterkartenbaugruppe 32 Adapterkartenbaugruppe 2
3 USB-E/A-Platine (optional)4 Luftführung
5 Interne M.2-Rückwandplatine (optional)6 RAID-Flashstromversorgungsmodul (optional)
7 Systemlüfter8 Schalter gegen unbefugten Zugriff
9 Interner CFF-Adapter (optional)

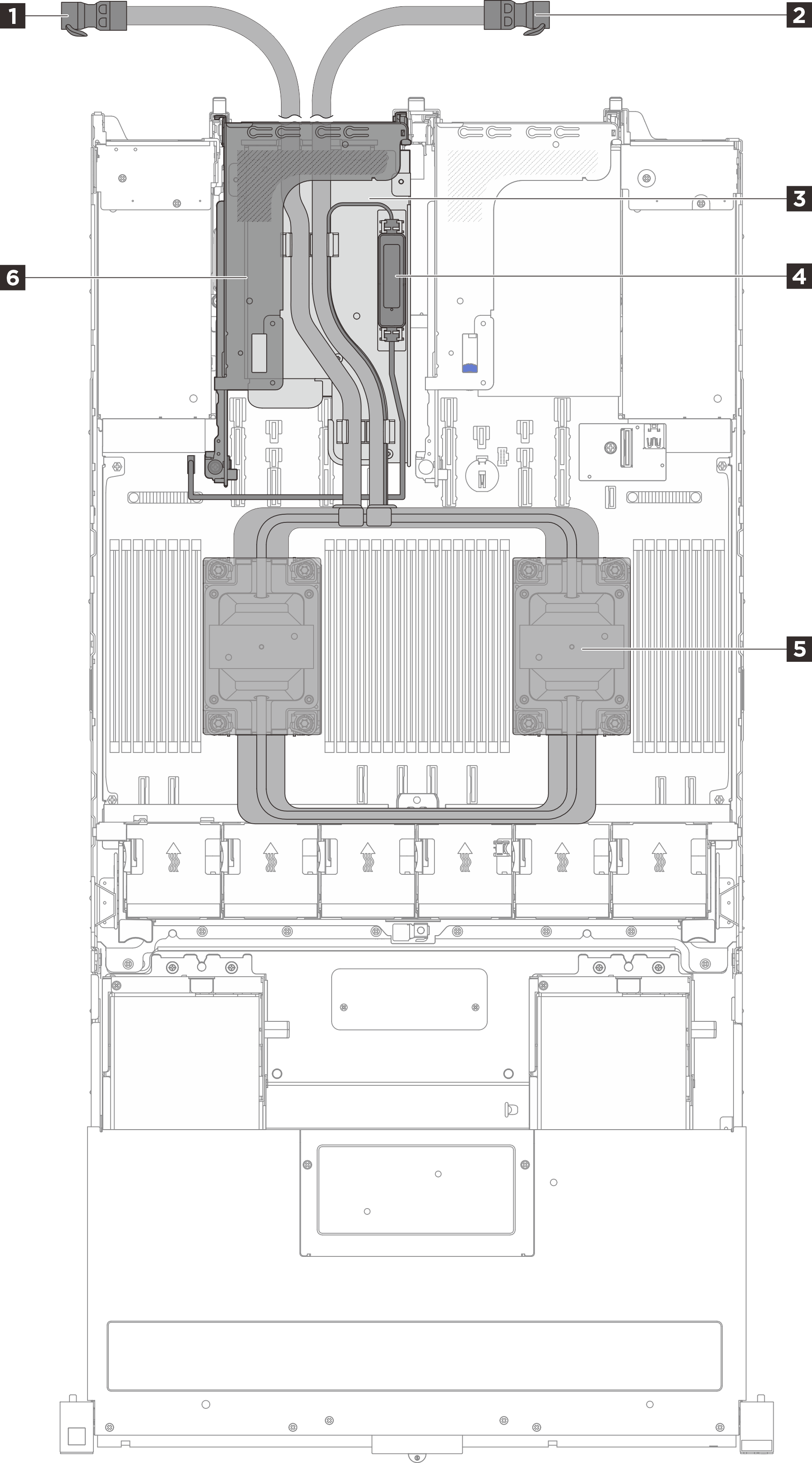

Ansicht von oben mit Processor Neptune® Core Module

In der Abbildung unten wird das Processor Neptune® Core Module im Gehäuse hervorgehoben. Die enthaltenen Komponenten hängen von der Konfiguration des Servers ab.



1 Auslassschlauch2 Einlassschlauch
3 Schlauchhalterung4 Flüssigkeitserkennungssensormodul
5 Kühlplattenbaugruppe6 Adapterrahmen für Processor Neptune® Core Module
