Vista superior

En esta sección se proporciona información sobre la vista superior del servidor.

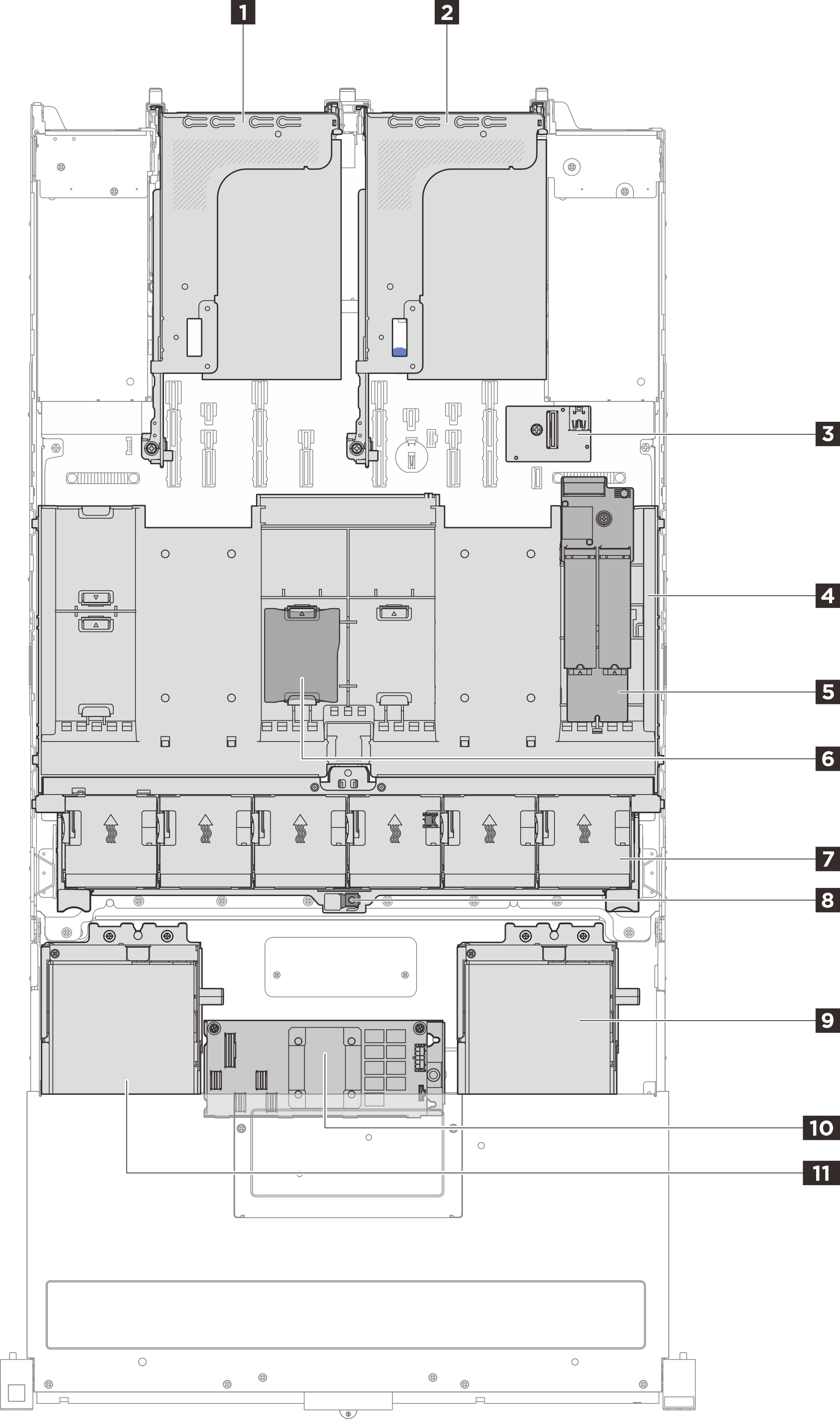

Vista superior con deflector de aire instalado


Top view with standard heat sinks
1 Conjunto de expansión 32 Conjunto de expansión 2
3 Placa de E/S USB (opcional)4 Deflector de aire
5 Placa posterior M.2 interna (opcional)6 Módulo de alimentación flash RAID (opcional)
7 Ventiladores del sistema8 Conmutador de intrusión
9 Adaptador CFF interno (opcional)

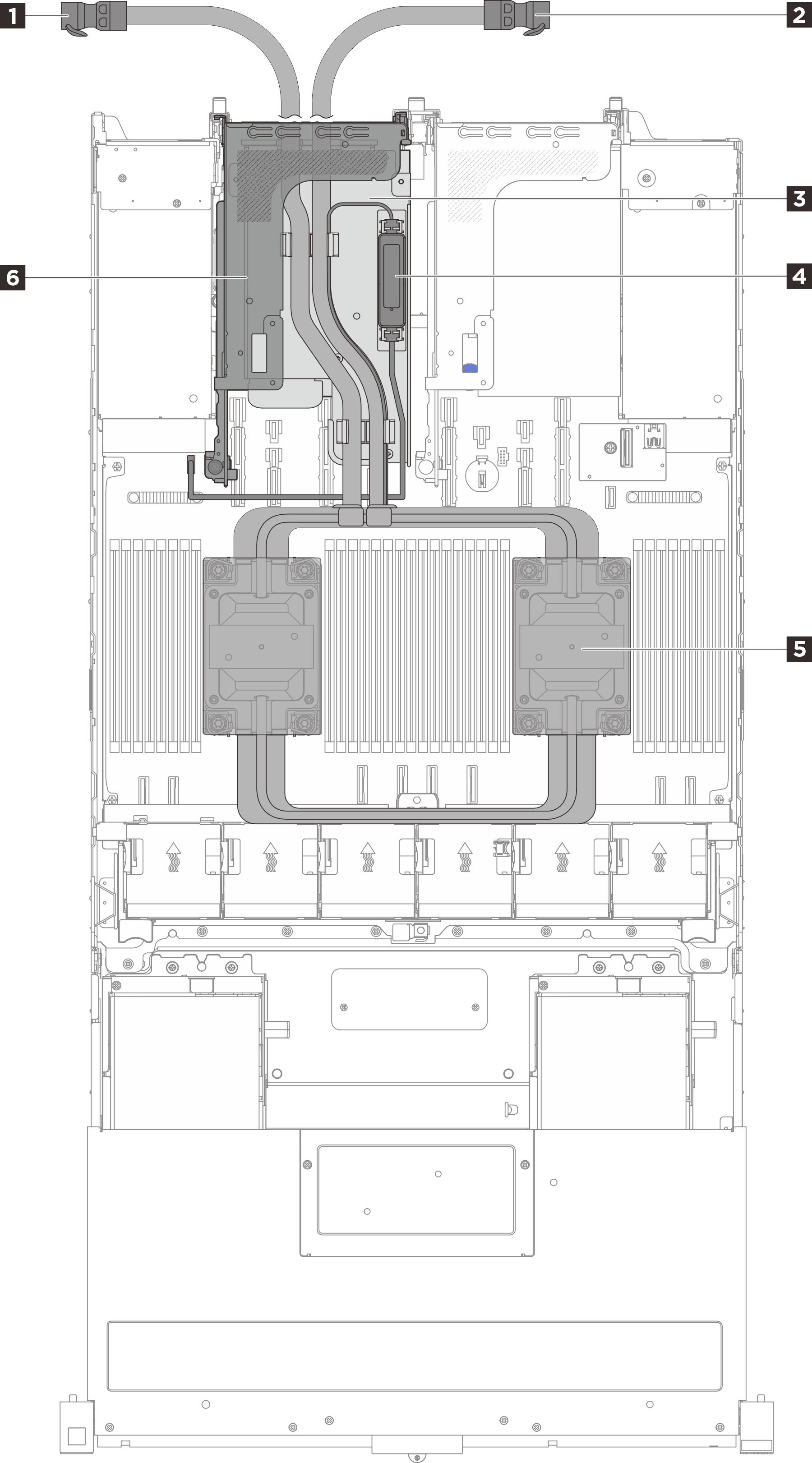

Vista superior con Processor Neptune® Core Module

En la ilustración siguiente se diferencia el Processor Neptune® Core Module de los demás componentes del chasis. Las piezas contenidas dependen de la configuración del servidor.



1 Manguera de salida2 Manguera de admisión
3 Soporte de manguera4 Módulo de sensor de detección de líquidos
5 Conjunto de placa de frío6 Compartimiento de expansión para Processor Neptune® Core Module
