평면도
이 섹션에서는 서버의 평면도에 대한 정보를 제공합니다.

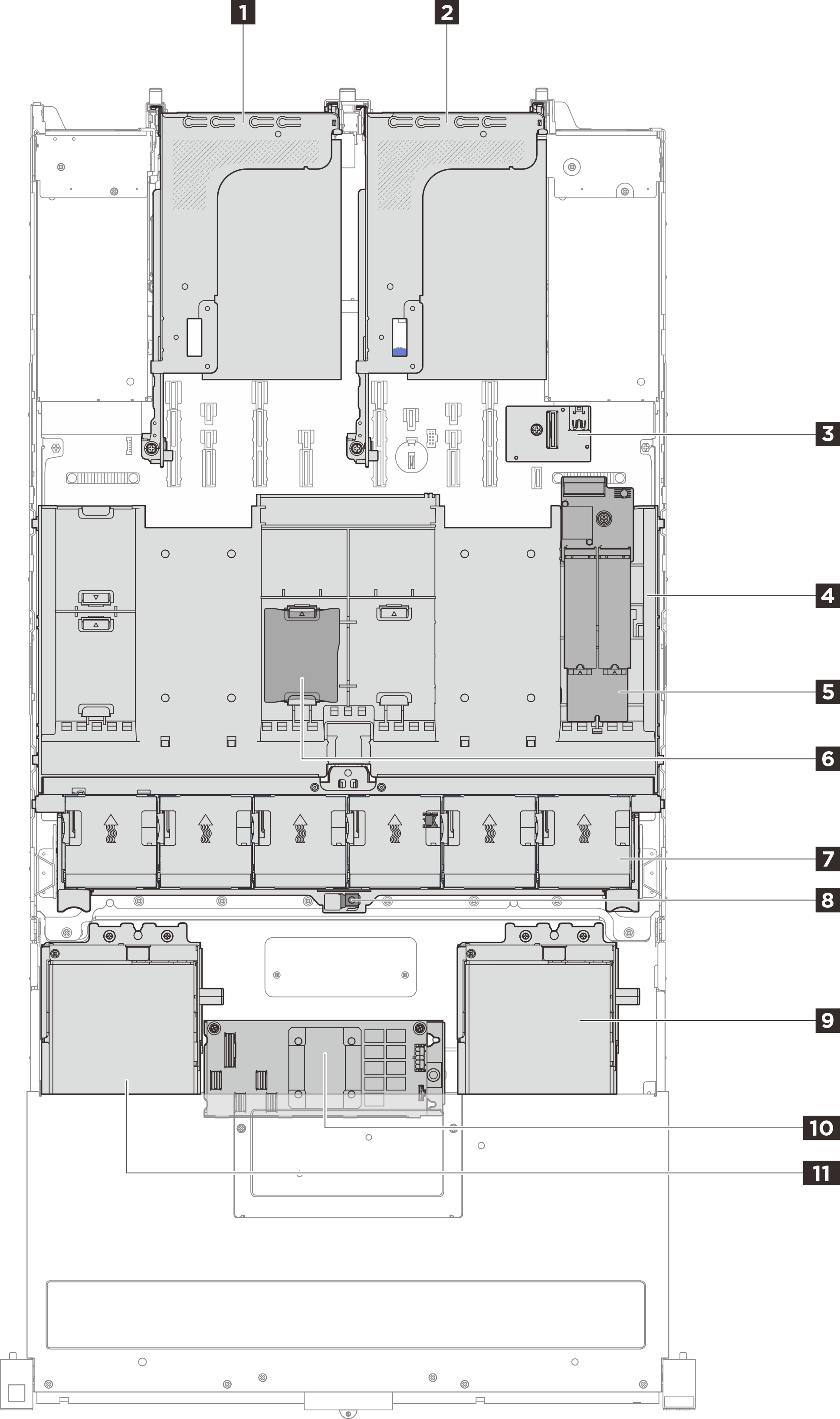

공기 조절 장치가 설치된 평면도
| 1 라이저 어셈블리 3 | 2 라이저 어셈블리 2 |
| 3 USB I/O 보드(선택 사항) | 4 공기 조절 장치 |
| 5 내부 M.2 백플레인(선택 사항) | 6 RAID 플래시 전원 모듈(선택 사항) |
| 7 시스템 팬 | 8 침입 스위치 |
| 9 내부 CFF 어댑터(선택 사항) |

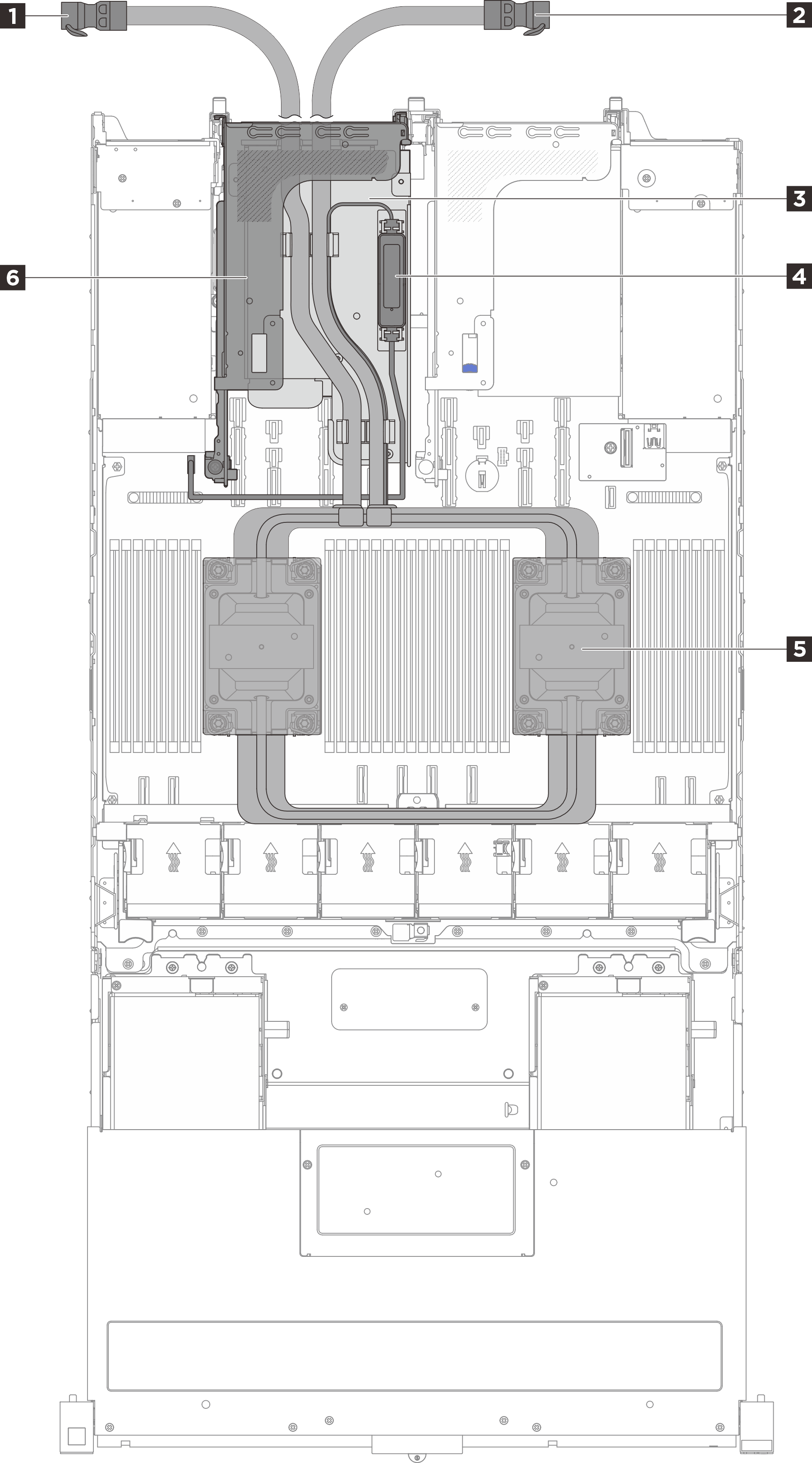

Processor Neptune® Core Module 장착 평면도
아래 그림은 섀시의 다른 구성 요소에서 Processor Neptune® Core Module을 골라냅니다. 포함된 부품은 서버의 구성에 따라 다릅니다.
| 1 배출 호스 | 2 흡입 호스 |
| 3 호스 홀더 | 4 액체 감지 센서 모듈 |
| 5 냉각판 어셈블리 | 6 라이저 케이지(Processor Neptune® Core Module용) |
