Vue supérieure
Cette section fournit des informations sur la vue supérieure du serveur.

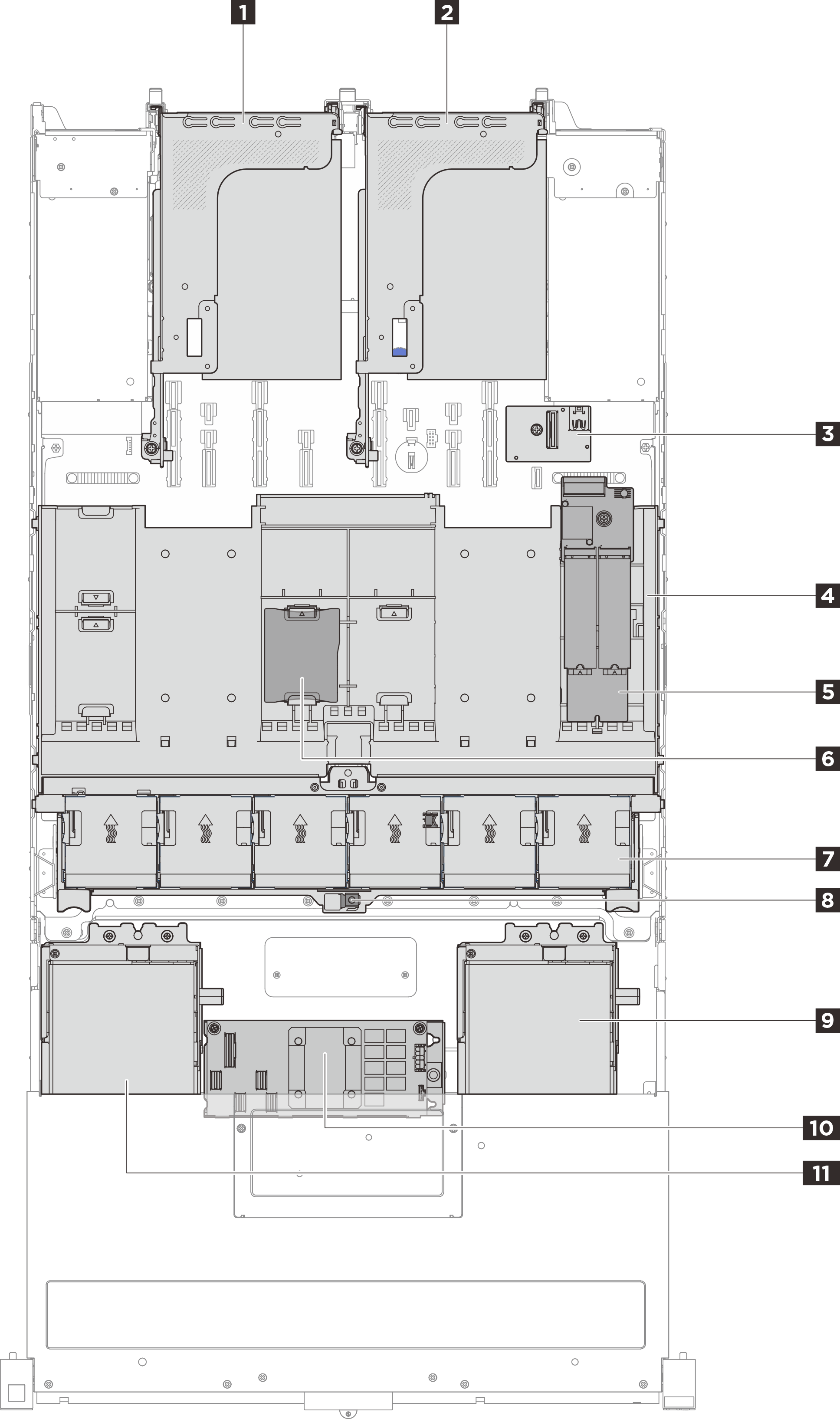

Vue supérieure avec grille d’aération installée
| 1 Assemblage de cartes mezzanines 3 | 2 Assemblage de cartes mezzanines 2 |
| 3 Carte d'E-S USB (en option) | 4 Grille d'aération |
| 5 Fond de panier M.2 interne (en option) | 6 Module d'alimentation flash RAID (en option) |
| 7 Ventilateurs système | 8 Commutateur d’intrusion |
| 9 Adaptateur CFF interne (en option) |

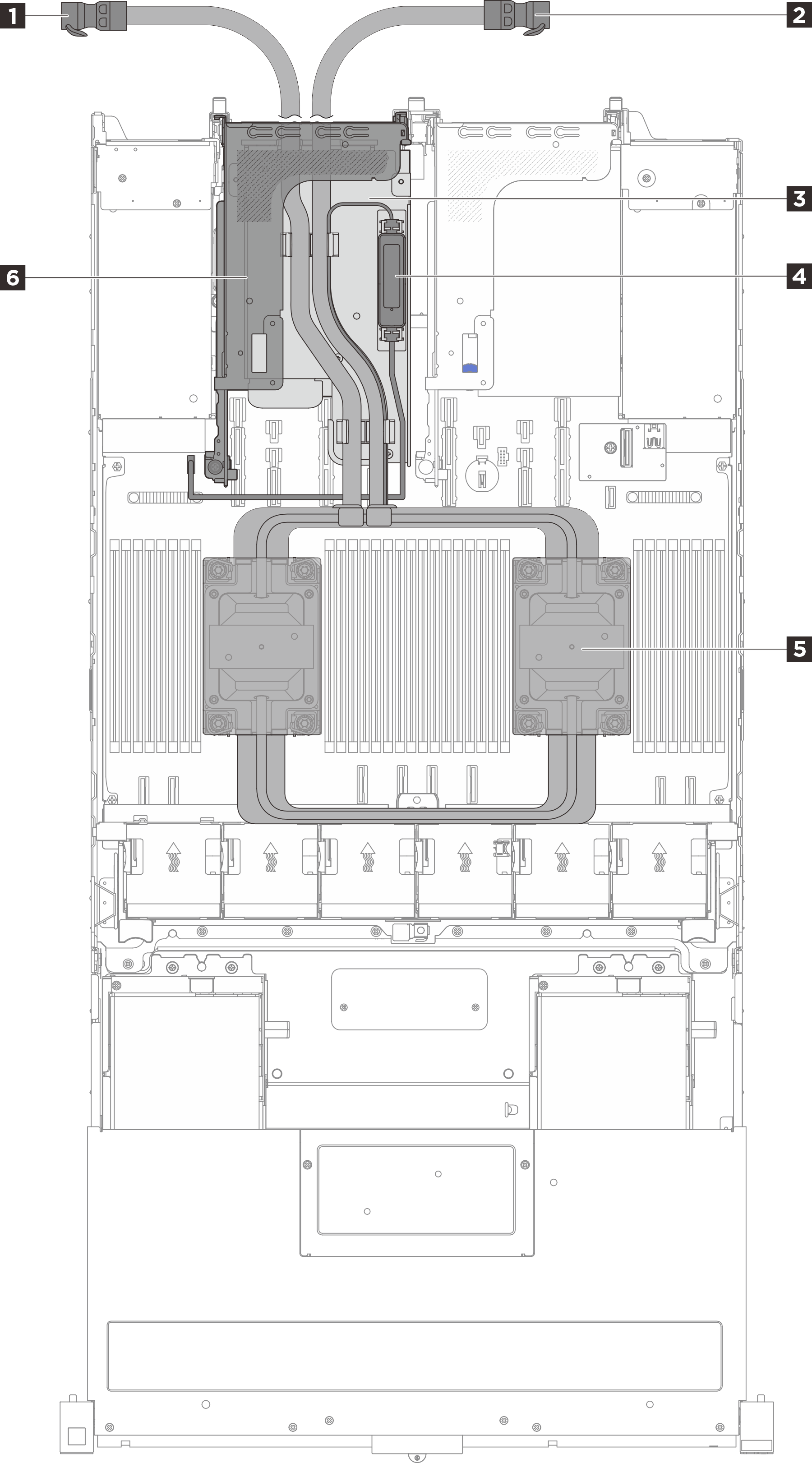

Vue supérieure avec Processor Neptune® Core Module
La figure ci-dessous distingue le Processor Neptune® Core Module des autres composants du châssis. Les composants dépendent de la configuration du serveur.
| 1 Tuyau de sortie | 2 Tuyau d’entrée |
| 3 Support de tuyaux | 4 Module de capteur de détection de liquides |
| 5 Assemblage de plaque froide | 6 Boîtier de carte mezzanine pour Processor Neptune® Core Module |
