上面図
このセクションでは、サーバーの上面図について説明します。

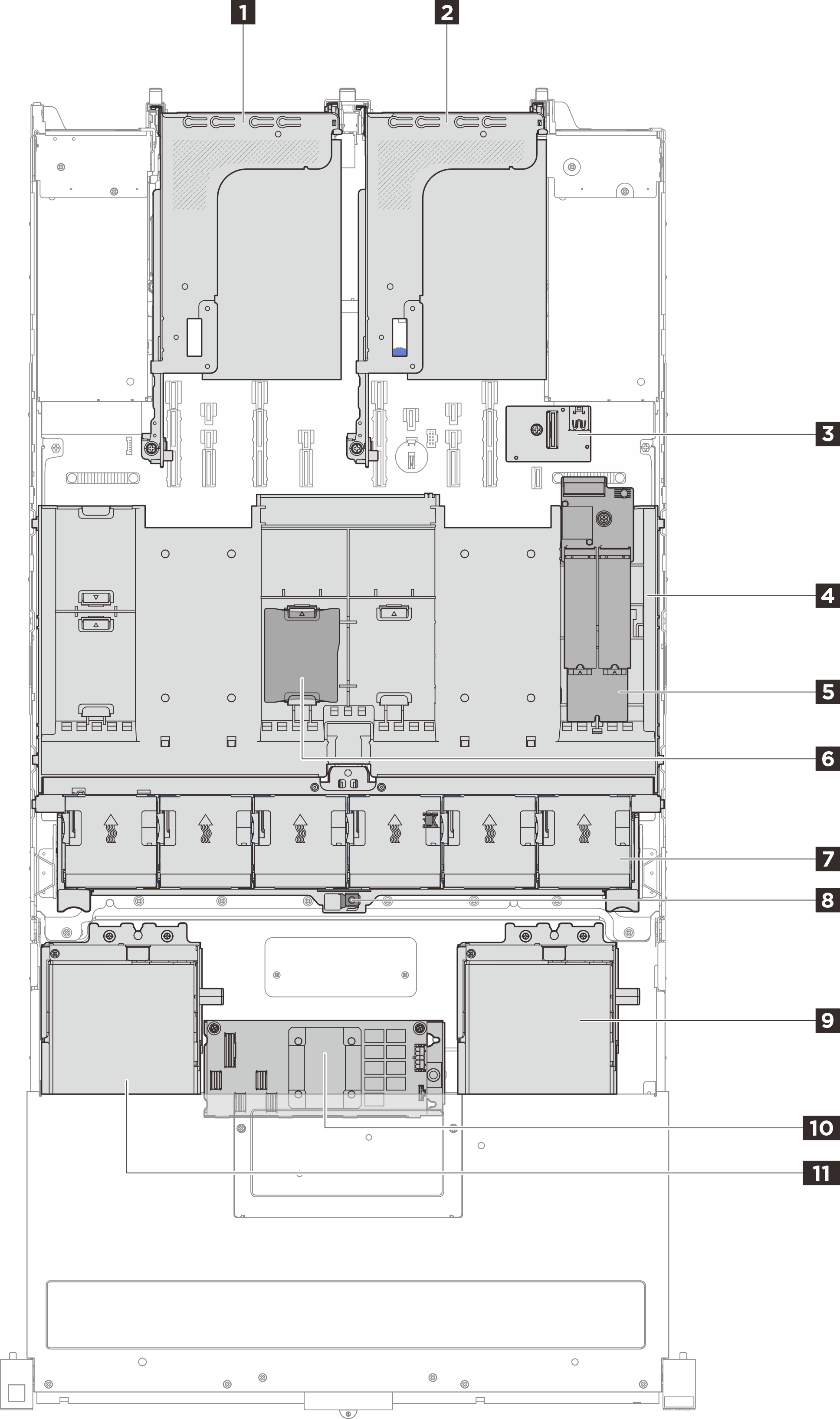

エアー・バッフルが取り付けられた状態の上面図
| 1 ライザー・アセンブリー 3 | 2 ライザー・アセンブリー 2 |
| 3 USB I/O ボード (オプション) | 4 エアー・バッフル |
| 5 内部 M.2 バックプレーン (オプション) | 6 RAID フラッシュ電源モジュール (オプション) |
| 7 システム・ファン | 8 侵入検出スイッチ |
| 9 内蔵 CFF アダプター (オプション) |

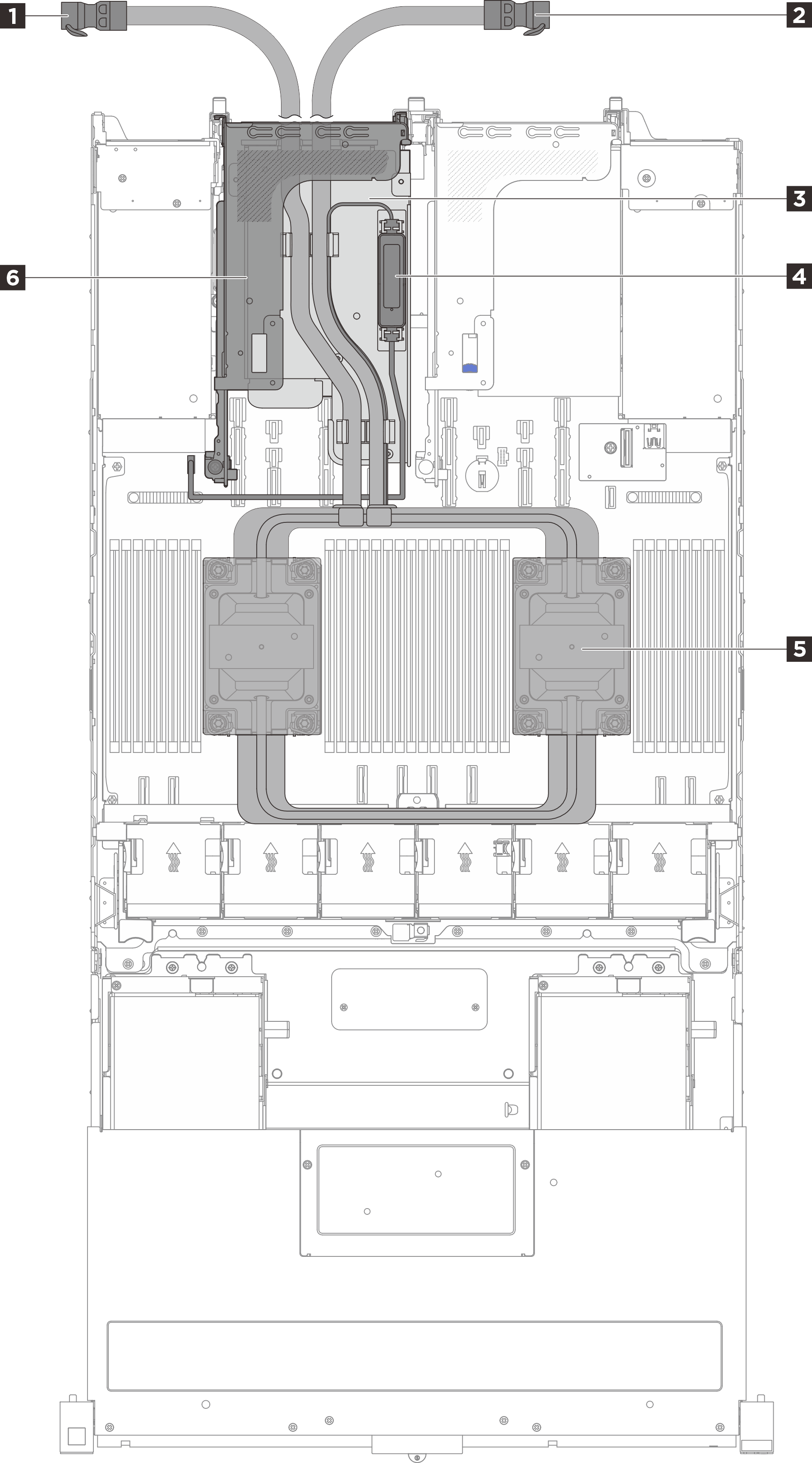

Processor Neptune® Core Module を搭載した場合の上面図
以下の図では、シャーシ内の他のコンポーネントから Processor Neptune® Core Module だけを取り上げています。含まれる部品は、サーバーの構成によって異なります。
| 1 排水ホース | 2 吸水ホース |
| 3 ホース・ホルダー | 4 液体検知センサー・モジュール |
| 5 コールド・プレート・アセンブリー | 6 Processor Neptune® Core Module 用ライザー・ケージ |
