俯视图

本节提供服务器俯视图的相关信息。

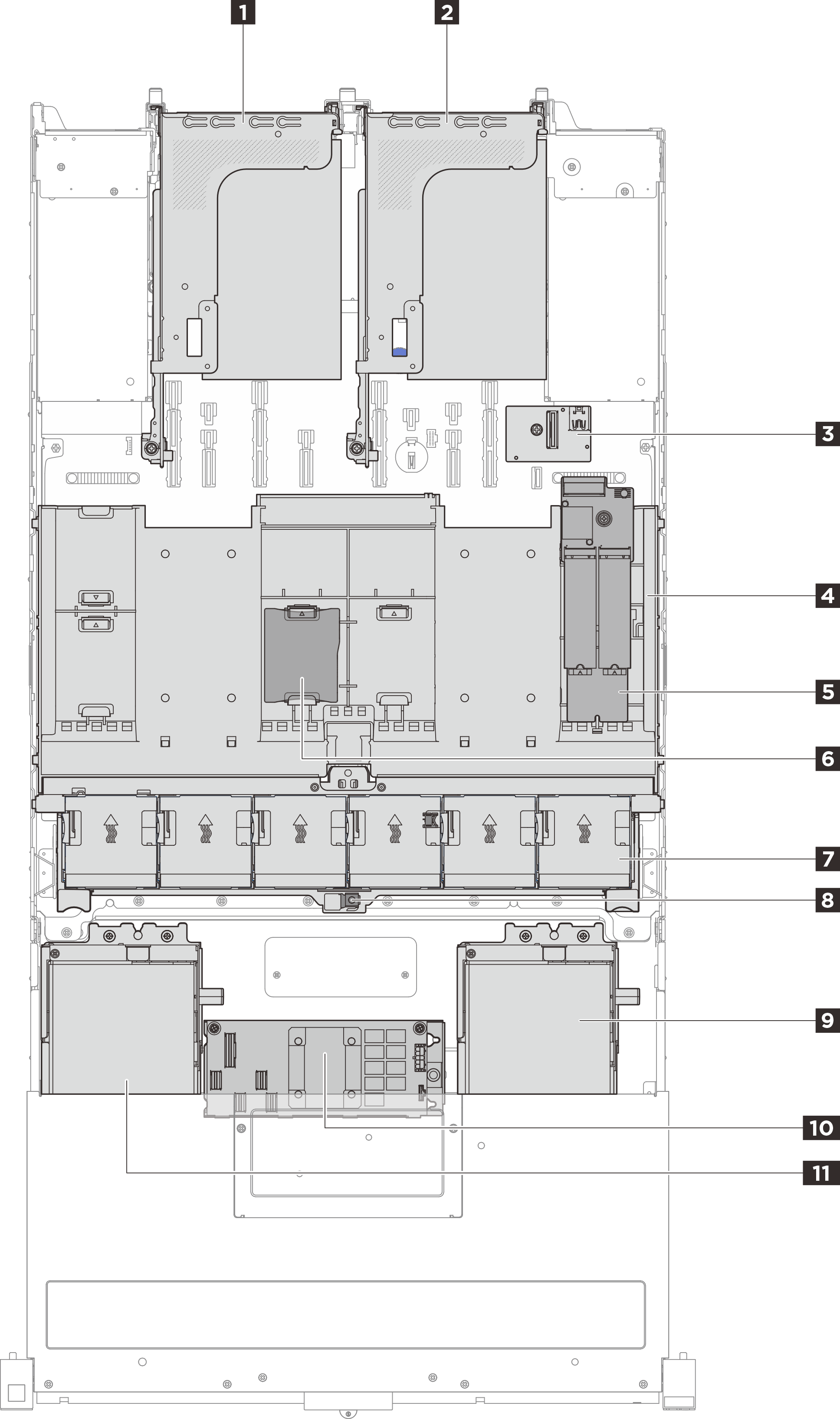

装有导风罩的俯视图


Top view with standard heat sinks
1 转接卡组合件 32 转接卡组合件 2
3 USB I/O 板(可选)4 导风罩
5 内部 M.2 背板(可选)6 RAID 快速充电模块(可选)
7 系统风扇8 入侵感应开关
9 内部 CFF 适配器(可选)

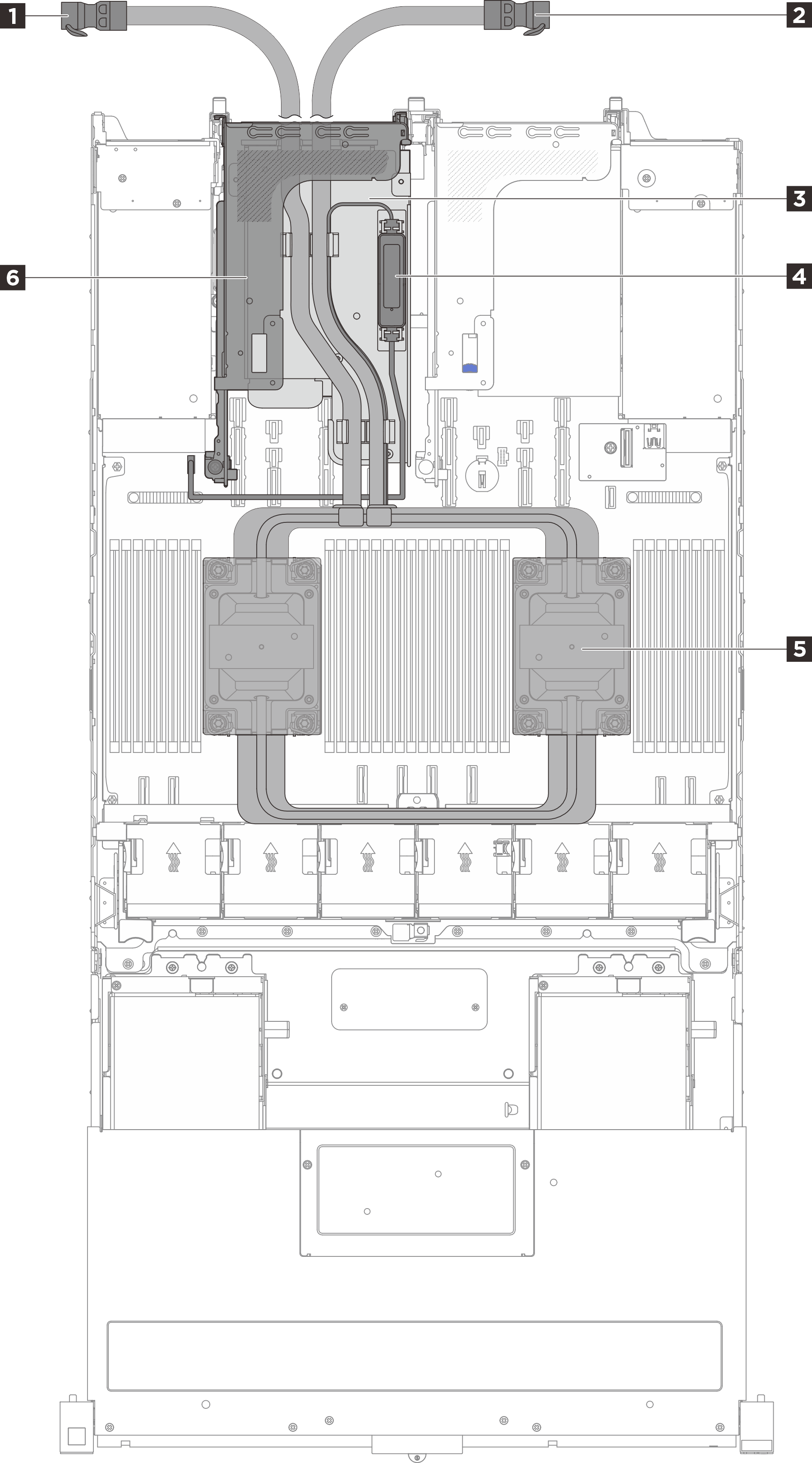

带有 Processor Neptune® Core Module 的俯视图

下图仅突出显示了机箱中的 Processor Neptune® Core Module。包含的部件取决于服务器的配置。



1 出口软管2 入口软管
3 软管夹持器4 漏液检测传感器模块
5 冷却板组合件6 用于 Processor Neptune® Core Module 的转接卡架
