背面 LED 和按钮

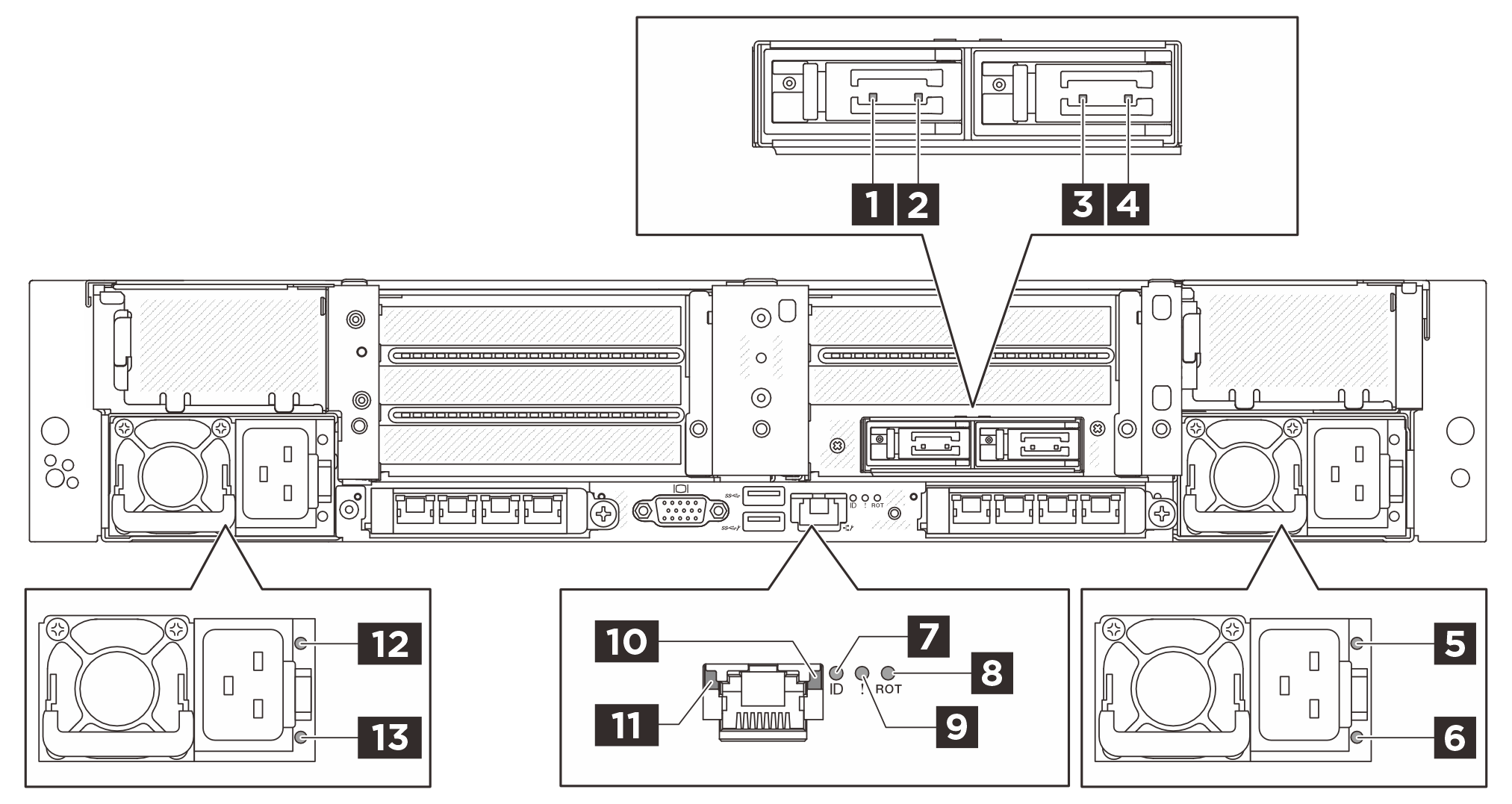

下图显示了服务器背面的 LED 和按钮。根据型号的不同,您的服务器外观可能与本主题中的插图有所不同。

背面 LED 和按钮


Rear LEDs and buttons

1 M.2 硬盘 0 活动 LED

请参阅M.2 LED

2 M.2 硬盘 0 状态 LED
3 M.2 硬盘 1 活动 LED
4 M.2 硬盘 1 状态 LED
5 PSU 2 输出和故障状态 LED

请参阅电源模块单元 LED

6 PSU 2 输入状态 LED
7 系统标识 LED

请参阅主板组合件 LED

8 RoT 故障 LED
9 系统错误 LED
10 XCC 系统管理端口(10/100/1000 Mbps RJ-45)活动 LED

请参阅XCC 系统管理端口上的 LED

11 XCC 系统管理端口(10/100/1000 Mbps RJ-45)链路 LED
12 PSU 1 输出和故障状态 LED

请参阅电源模块单元 LED

13 PSU 1 输入状态 LED
