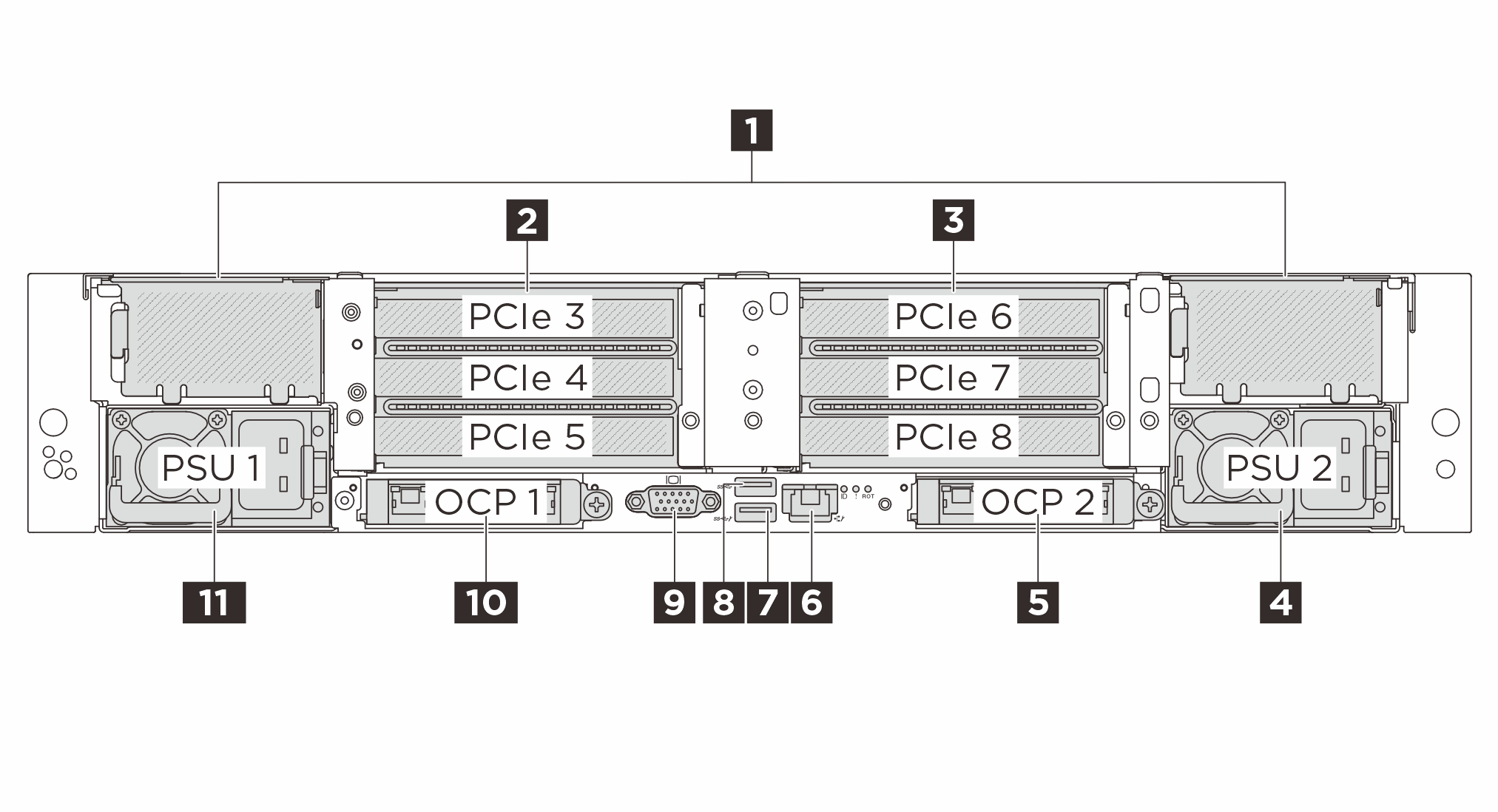

后视图

从服务器背面可以接触到多个组件,包括电源模块、PCIe 适配器、串口和以太网端口。

1 PCIe 转接卡填充件

服务器随附 PCIe 转接卡填充件,以确保系统正常散热。

2 3 PCIe 插槽

服务器背面最多支持六个 PCIe 插槽。热插拔 M.2 硬盘可以安装在插槽 5 或插槽 8 中。

在带有 Processor Neptune® Core Module 的配置中,插槽 8 会被 Processor Neptune® Core Module 的入口和出口软管占用。入口软管将温水从设施输送到冷却板以冷却处理器,出口软管将热水从 Processor Neptune® Core Module 中排出以实现系统散热。

如需更多信息,请参阅PCIe 插槽和 PCIe 适配器

4 11 电源模块插槽

这些插槽用于安装电源模块单元,而电源模块单元则连接到电源线。确保电源线均已正确连接。请参阅技术规格,了解此系统支持的电源模块。

有关这些 LED 的信息,请参阅电源模块单元 LED

5 10 OCP 模块

OCP 模块提供两个或四个额外的以太网接口用于网络连接。

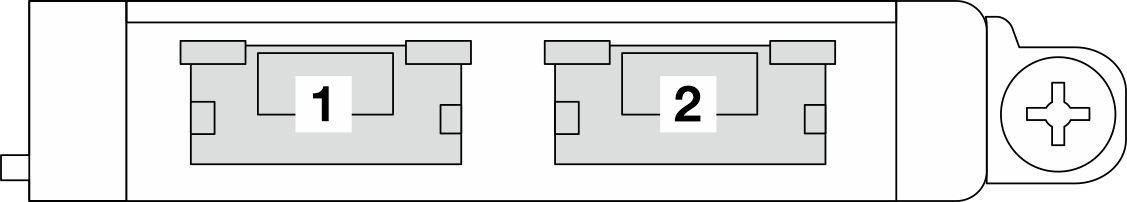

图 2. OCP 模块(两个接口)
OCP module (two connectors, seen from the rear)

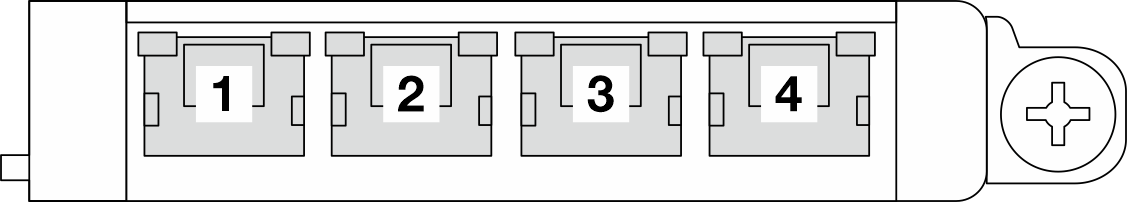

图 3. OCP 模块(四个接口)
OCP module (four connectors, seen from the rear)

默认情况下,OCP 模块上的任何以太网接口也可以使用共享管理功能充当管理接口。

  • 安装优先级:OCP 插槽 1 > OCP 插槽 2

  • 管理 NIC 适配器和 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter 只能安装在 OCP 插槽 1 上。

  • 当装有 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter 时,OCP 插槽 2 会被禁用。

6 XCC 系统管理端口(10/100/1000 Mbps RJ-45)

此 RJ-45 接口专用于 Lenovo XClarity Controller(XCC)功能。通过使用以太网线缆将笔记本电脑连接到此接口,可以直接访问 Lenovo XClarity Controller。请确保将笔记本电脑的 IP 地址设置为与服务器默认设置中的 IP 地址位于同一网络。专用管理网络以物理方式将管理网络流量与生产网络分离,从而提高安全性。

7 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1(5 Gbps)接口(具体取决于配置)

此接口可以在主机操作系统中作为常规 USB 3.2 Gen 1 接口,在这种情况下可用于连接支持 USB 的设备,例如 USB 键盘、USB 鼠标或 USB 存储设备。

当正面没有 USB 接口时,此接口可以用作 USB 2.0 Lenovo XClarity Controller 管理端口。连接到 Lenovo XClarity Controller 主要是为了让拥有移动设备的用户运行 Lenovo XClarity 移动应用程序。移动设备连接到此 USB 端口时,该设备上运行的移动应用程序与 Lenovo XClarity Controller 间将建立 Ethernet over USB 连接。

有关使用 Lenovo XClarity Mobile 应用程序的详细信息,请参阅 Lenovo XClarity Administrator Mobile 应用程序在线文档

8 USB 3.2 Gen 1(5 Gbps)接口

此接口可用于连接 USB 兼容设备,如 USB 键盘、USB 鼠标或 USB 存储设备。

9 VGA 接口

服务器正面和背面的 VGA 接口可用于连接使用 VGA 接口的高性能显示器、直接驱动显示器或其他设备。
