Vista traseira
A parte traseira do servidor fornece acesso a diversos componentes, incluindo as fontes de alimentação, os adaptadores PCIe, a porta serial e a porta Ethernet.

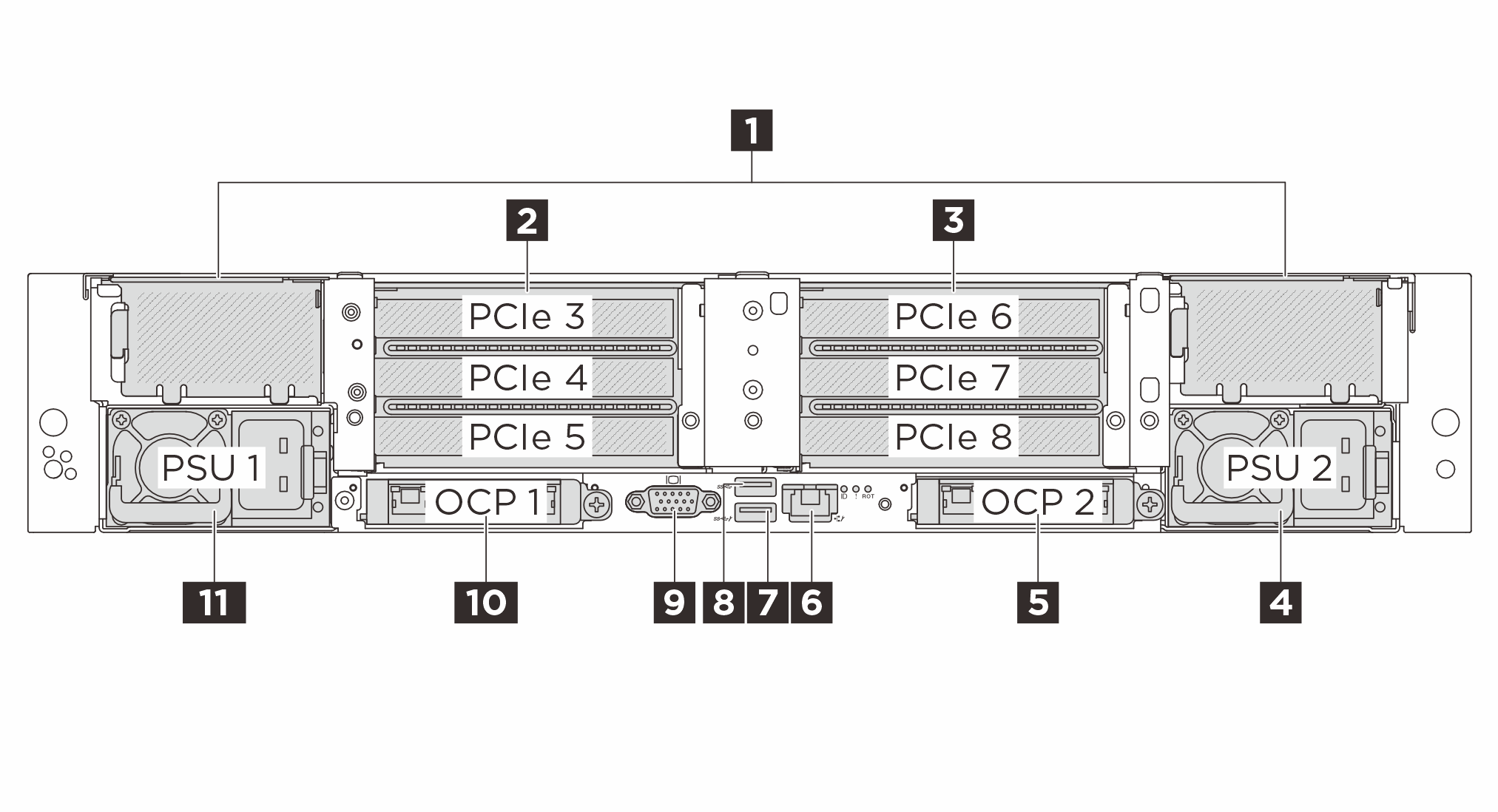

| 1 Preenchimentos de placas riser PCIe | 2 Placa riser PCIe 2 (slot 3 a slot 5) O slot 5 oferece suporte a unidades M.2 hot-swap. |
| 3 Placa riser PCIe 3 (slot 6 a slot 8) O slot 8 oferece suporte a unidades M.2 hot-swap. | 4 Compartimento da fonte de alimentação 2 |
| 5 Módulo OCP 2 (opcional) | 6 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) |
| 7 Conector USB 3.2 Gen 1 (5 Gbps) com gerenciamento de sistema XCC USB 2.0 (dependendo da configuração) | 8 Conector USB 3.2 Gen 1 (5 Gbps) |
| 9 Conector VGA | 10 Módulo OCP 1 (opcional) |
| 11 Compartimento da fonte de alimentação 1 |
1 Preenchimentos de placas riser PCIe
O servidor é fornecido com preenchimentos de placa riser PCIe para garantir o resfriamento adequado do sistema.
2 3 Slots PCIe
O servidor oferece suporte a até seis slots PCIe na parte traseira. As unidades M.2 hot-swap podem ser instaladas nos slots 5 ou 8.
Em configurações com Processor Neptune® Core Module, o slot 8 é ocupado pelas mangueiras de entrada e saída do Processor Neptune® Core Module. A mangueira de entrada transmite água quente da instalação para as placas frias para resfriar os processadores, e a mangueira de saída transporta água quente para fora do Processor Neptune® Core Module para realizar o resfriamento do sistema.
Para obter mais informações, consulte Slots PCIe e adaptadores PCIe.
4 11 Compartimentos de fonte de alimentação
Instale unidades de cabos de alimentação nesses compartimentos, conecte-as a cabos de alimentação. Certifique-se de que os cabos de alimentação estejam corretamente conectados. Consulte Especificações técnicas para ver as fontes de alimentação com suporte neste sistema.
Para obter informações sobre os LEDs, consulte LEDs da unidade da fonte de alimentação.
5 10 Módulo OCP
O módulo OCP fornece dois ou quatro conectores Ethernet adicionais para conexões de rede.
Figura 2. Módulo OCP (dois conectores)  | Figura 3. Módulo OCP (quatro conectores)  |
Por padrão, qualquer conector Ethernet no módulo OCP também pode funcionar como um conector de gerenciamento usando a capacidade de gerenciamento compartilhado.
Prioridade de instalação: slot OCP 1 > slot OCP 2
O adaptador NIC de gerenciamento e o ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter somente podem ser instalados no slot OCP 1.
Quando o ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter está instalado, o slot OCP 2 é desativado.
6 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45)
Esse conector RJ-45 é dedicado às funções do Lenovo XClarity Controller (XCC). É possível acessar o Lenovo XClarity Controller diretamente conectando seu laptop a esse conector usando um cabo Ethernet. Certifique-se de modificar as configurações de IP no laptop de modo que ele esteja na mesma rede das configurações padrão do servidor. Uma rede de gerenciamento dedicada fornece segurança adicional separando fisicamente o tráfego de rede de gerenciamento da rede de produção.
7 Conector USB 3.2 Gen 1 (5 Gbps) com gerenciamento de sistema XCC USB 2.0 (dependendo da configuração)
O conector pode funcionar como um conector USB 3.2 Gen 1 normal para o sistema operacional host; ele pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.
Quando não há conectores USB na parte da frente, esse conector pode funcionar como um porta de gerenciamento USB 2.0 Lenovo XClarity Controller. A conexão com o Lenovo XClarity Controller primeiro é destinada a usuários com um dispositivo móvel que execute o aplicativo móvel Lenovo XClarity Controller. Quando um dispositivo móvel estiver conectado a essa porta USB, uma conexão Ethernet por USB será estabelecida entre o aplicativo móvel em execução no dispositivo e o Lenovo XClarity Controller.
Para obter detalhes sobre como usar o aplicativo Lenovo XClarity Mobile, consulte Documentação online do aplicativo Lenovo XClarity Administrator Mobile.
8 Conector USB 3.2 Gen 1 (5 Gbps)
O conector pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.
9 Conector VGA
Os conectores VGA na parte frontal e traseira do servidor podem ser usados para conectar um monitor de alto desempenho, um monitor de unidade direta ou outros dispositivos que usam um conector VGA.
