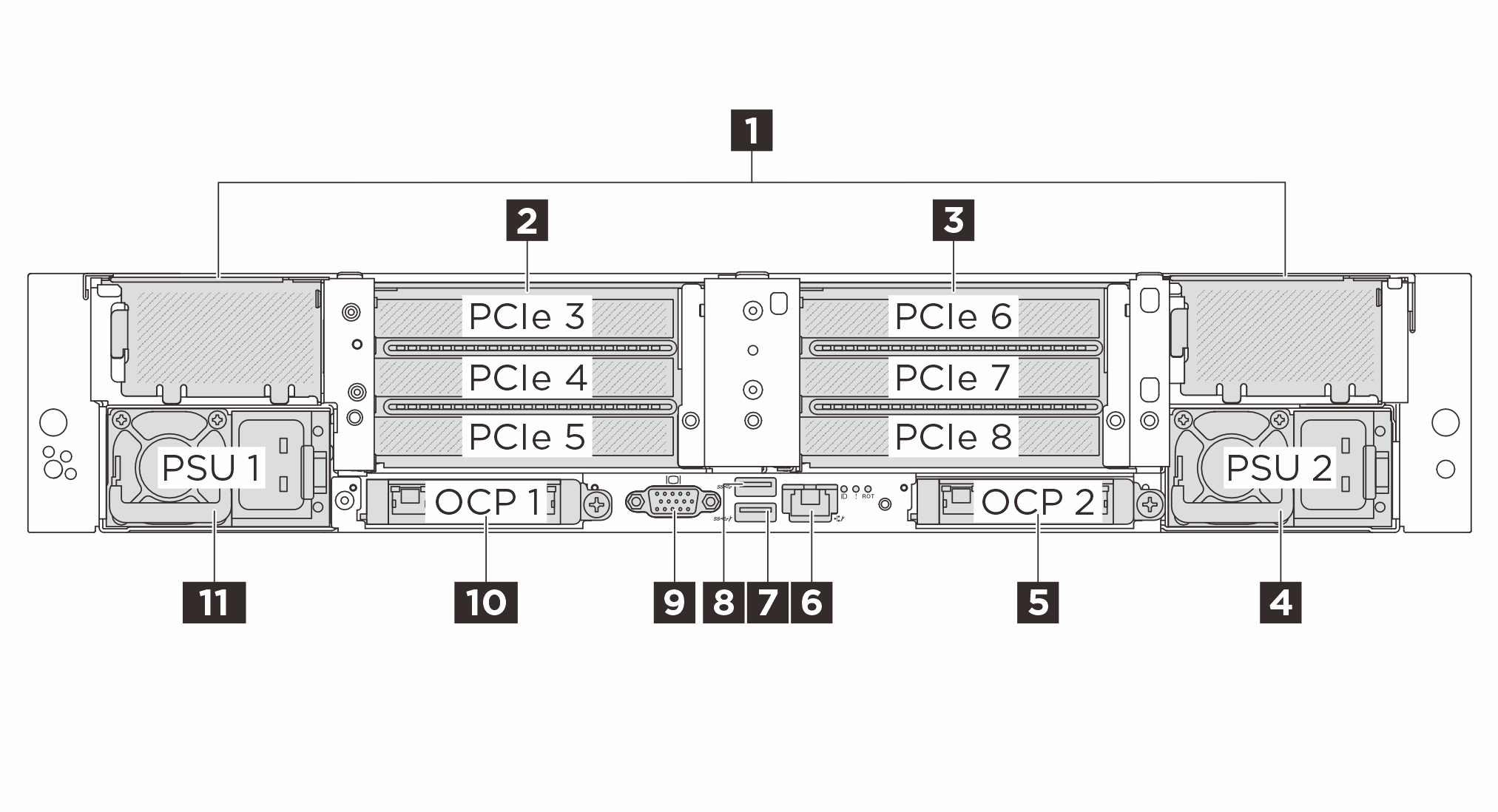

มุมมองด้านหลัง
คุณสามารถเข้าถึงส่วนประกอบหลายอย่างได้จากบริเวณด้านหลังของเซิร์ฟเวอร์ รวมทั้งอุปกรณ์จ่ายไฟ อะแดปเตอร์ PCIe พอร์ตอนุกรม และพอร์ตอีเทอร์เน็ต
| 1 แผงครอบตัวยก PCIe | 2 ตัวยก PCIe 2 (ช่องเสียบ 3 ถึงช่องเสียบ 5) ช่องเสียบ 5 รองรับไดรฟ์ M.2 แบบ Hot-swap |
| 3 ตัวยก PCIe 3 (ช่องเสียบ 6 ถึงช่องเสียบ 8) ช่องเสียบ 8 รองรับไดรฟ์ M.2 แบบ Hot-swap | 4 ช่องใส่แหล่งจ่ายไฟ 2 |
| 5 โมดูล OCP 2 (อุปกรณ์เสริม) | 6 พอร์ตการจัดการระบบ XCC (10/100/1000 Mbps RJ-45) |
| 7 ตัวเชื่อมต่อ USB 3.2 Gen 1 (5Gbps) พร้อม USB 2.0 การจัดการระบบ XCC (ขึ้นอยู่กับการกำหนดค่า) | 8 ขั้วต่อ USB 3.2 Gen 1 (5Gbps) |
| 9 ขั้วต่อ VGA | 10 โมดูล OCP 1 (อุปกรณ์เสริม) |
| 11 ช่องใส่แหล่งจ่ายไฟ 1 |
1 แผงครอบตัวยก PCIe
เซิร์ฟเวอร์มาพร้อมกับฝาครอบตัวยก PCIe เพื่อให้แน่ใจว่ามีการระบายความร้อนของระบบอย่างเหมาะสม
2 3 ช่อง PCIe
เซิร์ฟเวอร์ขรองรับช่องเสียบ PCIe สูงสุด 6 ช่องด้านหลัง สามารถติดตั้งไดรฟ์ M.2 แบบสลับร้อนในช่องเสียบ 5 หรือช่องเสียบ 8
ในการกำหนดค่าด้วย Processor Neptune® Core Module ช่องเสียบ 8 ถูกใช้โดยท่อทางเข้าและทางออกของ Processor Neptune® Core Module สายทางเข้าจะส่งน้ำอุ่นไปยังแผ่นระบายความร้อนเพื่อทำให้โปรเซสเซอร์เย็นลง และสายทางออกจะนำน้ำร้อนออกจาก Processor Neptune® Core Module เพื่อระบายความร้อนของระบบ
สำหรับข้อมูลเพิ่มเติม โปรดดู ช่องเสียบ PCIe และอะแดปเตอร์ PCIe
4 11 ช่องใส่แหล่งจ่ายไฟ
ติดตั้งชุดแหล่งจ่ายไฟลงในช่องใส่นี้ และเชื่อมต่อเข้ากับสายไฟ ตรวจดูให้แน่ใจว่าเสียบสายไฟอย่างถูกต้อง ดู ข้อมูลจำเพาะทางเทคนิค สำหรับแหล่งจ่ายไฟที่รองรับโดยระบบนี้
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับไฟ LED โปรดดูที่ ไฟ LED ชุดแหล่งจ่ายไฟ
5 10 โมดูล OCP
โมดูล OCP มีขั้วต่ออีเทอร์เน็ตเสริมสองหรือสี่ชุดสำหรับการเชื่อมต่อเครือข่าย
รูปที่ 2. โมดูล OCP (ขั้วต่อสองตัว)  | รูปที่ 3. โมดูล OCP (ขั้วต่อสี่ตัว)  |
ตามค่าเริ่มต้น ขั้วต่ออีเทอร์เน็ตชุดใดชุดหนึ่งบนโมดูล OCP สามารถทำหน้าที่เป็นขั้วต่อการจัดการโดยใช้ความจุในการจัดการที่ใช้ร่วมกันได้ด้วย
ลำดับความสำคัญในการติดตั้ง: ช่องเสียบ OCP 1 >ช่องเสียบ OCP 2
อะแดปเตอร์ NIC การจัดการ และ ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter สามารถติดตั้งได้บนช่องเสียบ OCP 1 เท่านั้น
เมื่อติดตั้ง ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter แล้ว ช่องเสียบ OCP 2 จะถูกปิดใช้งาน
6 พอร์ตการจัดการระบบ XCC (10/100/1000 Mbps RJ-45)
ขั้วต่อ RJ-45 นี้มีไว้สำหรับฟังก์ชัน Lenovo XClarity Controller (XCC) โดยเฉพาะ คุณสามารถเข้าถึง Lenovo XClarity Controller ได้โดยตรงโดยเชื่อมต่อแล็ปท็อปของคุณกับขั้วต่อนี้โดยใช้สายอีเทอร์เน็ต ตรวจสอบให้มั่นใจว่าคุณแก้ไขการตั้งค่า IP บนแล็บท็อปของคุณเพื่อให้อยู่ในเครือข่ายเดียวกันกับการตั้งค่าเริ่มต้นของเซิร์ฟเวอร์แล้ว เครือข่ายการจัดการเฉพาะจะระบุการรักษาความปลอดภัยเพิ่มเติมโดยแยกการรับส่งข้อมูลทางเครือข่ายออกจากเครือข่ายการผลิต
7 ตัวเชื่อมต่อ USB 3.2 Gen 1 (5Gbps) พร้อม USB 2.0 การจัดการระบบ XCC (ขึ้นอยู่กับการกำหนดค่า)
ขั้วต่อสามารถทำหน้าที่เป็นขั้วต่อ USB 3.2 Gen 1 ปกติกับระบบปฏิบัติการโฮสต์ สามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB
เมื่อไม่มีขั้วต่อ USB ที่ด้านหน้า ขั้วต่อนี้สามารถทำหน้าที่เป็นพอร์ตการจัดการ USB 2.0 Lenovo XClarity Controller ได้ การเชื่อมต่อกับ Lenovo XClarity Controller มีจุดประสงค์หลักในการใช้งานกับอุปกรณ์เคลื่อนที่ที่ใช้งานแอปพลิเคชัน Lenovo XClarity Controller บนมือถือ เมื่ออุปกรณ์มือถือเชื่อมต่อกับพอร์ต USB นี้ การเชื่อมต่อ Ethernet over USB จะถูกสร้างขึ้นระหว่างแอปพลิเคชันมือถือที่รันบนอุปกรณ์กับ Lenovo XClarity Controller
สําหรับรายละเอียดเกี่ยวกับการใช้แอป Lenovo XClarity Mobile โปรดดูที่ เอกสารแบบออนไลน์ของแอปบนมือถือ Lenovo XClarity Administrator
8 ขั้วต่อ USB 3.2 Gen 1 (5Gbps)
ขั้วต่อสามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB
9 ขั้วต่อ VGA
ขั้วต่อ VGA ที่ด้านหน้าและด้านหลังของเซิร์ฟเวอร์สามารถใช้ในการเชื่อมต่อจอภาพประสิทธิภาพสูง จอภาพแบบ Direct-drive หรืออุปกรณ์อื่นๆ ที่ใช้งานขั้วต่อ VGA
