뒷면

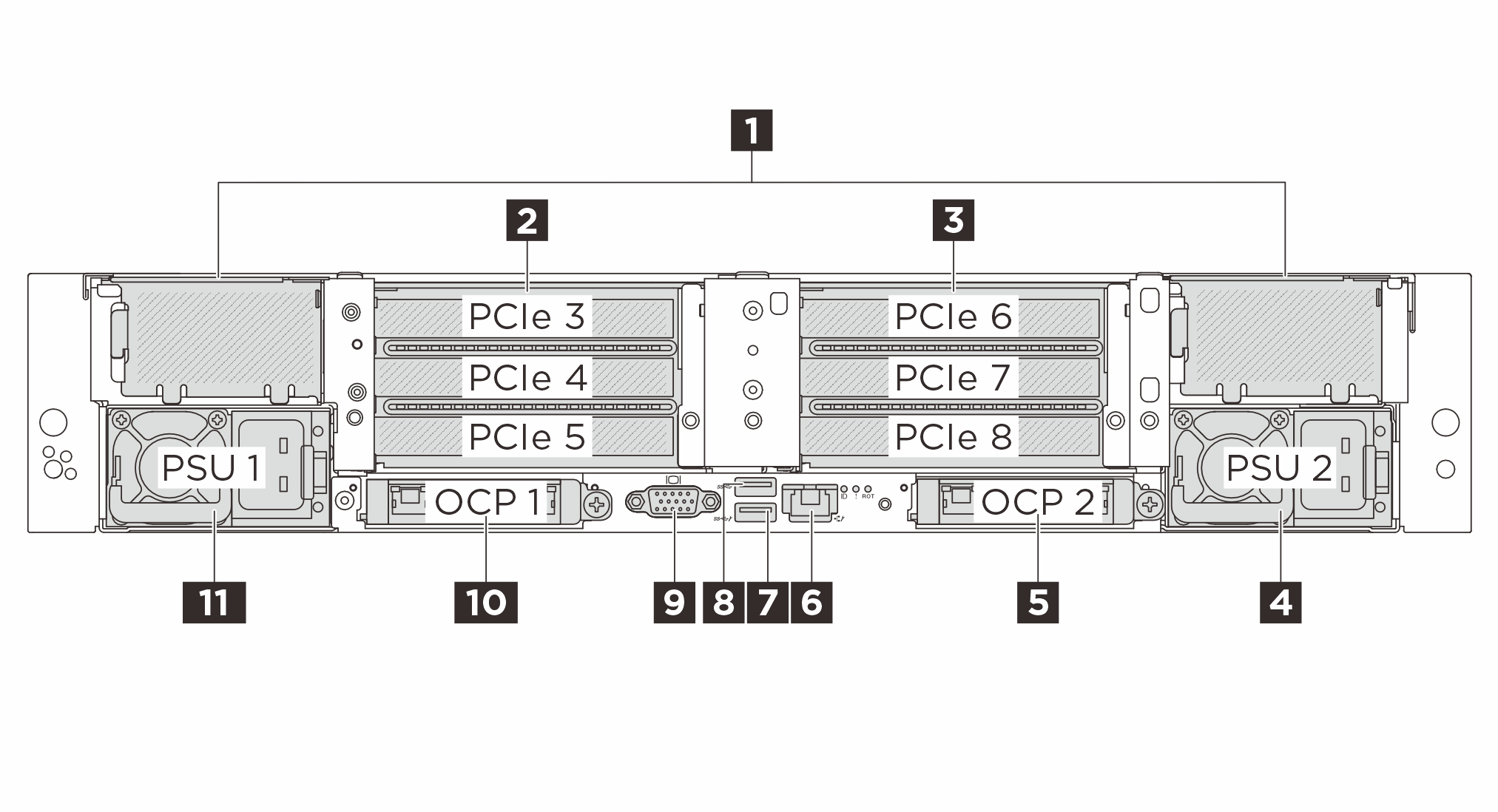

서버 뒷면은 전원 공급 장치, PCIe 어댑터, 직렬 포트 및 이더넷 포트를 비롯한 몇 가지 구성 요소에 대한 액세스를 제공합니다.
| 1 PCIe 라이저 필러 | 2 PCIe 라이저 2(슬롯 3~슬롯 5) 슬롯 5는 핫 스왑 M.2 드라이브를 지원합니다. |
| 3 PCIe 라이저 3(슬롯 6~슬롯 8) 슬롯 8은 핫 스왑 M.2 드라이브를 지원합니다. | 4 전원 공급 장치 베이 2 |
| 5 OCP 모듈 2(선택 사항) | 6 XCC 시스템 관리 포트(10/100/1000Mbps RJ-45) |
| 7 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함), 구성에 따라 다름 | 8 USB 3.2 Gen 1(5Gbps) 커넥터 |
| 9 VGA 커넥터 | 10 OCP 모듈 1(선택 사항) |
| 11 전원 공급 장치 베이 1 |
1 PCIe 라이저 필러
서버에는 적절한 시스템 냉각을 위해 PCIe 라이저 필러가 함께 제공됩니다.
2 3 PCIe 슬롯
서버는 뒷면에 최대 6개의 PCIe 슬롯을 지원합니다. 핫 스왑 M.2 드라이브는 슬롯 5 또는 슬롯 8에 설치할 수 있습니다.
Processor Neptune® Core Module에서의 구성에서, 슬롯 8은 Processor Neptune® Core Module의 흡입 호스와 배출 호스에서 사용됩니다. 흡입 호스는 온수를 설비에서 냉각판으로 옮겨 프로세서를 식히고 배출 호스는 Processor Neptune® Core Module의 온수를 밖으로 옮겨 시스템 냉각을 실현합니다.
자세한 내용은 PCIe 슬롯 및 PCIe 어댑터
4 11 전원 공급 장치 베이
전원 공급 장치 유닛을 이 베이에 설치하고 전원 코드에 연결하십시오. 전원 코드가 제대로 연결되었는지 확인하십시오. 이 시스템에서 지원되는 전원 공급 장치에 대해서는 기술 사양의 내용을 참조하십시오.
LED에 대한 정보는 전원 공급 장치 LED의 내용을 참조하십시오.
5 10 OCP 모듈
OCP 모듈에는 네트워크 연결에 사용되는 2개 또는 4개의 추가 이더넷 커넥터가 있습니다.
그림 2. OCP 모듈(커넥터 2개)  | 그림 3. OCP 모듈(커넥터 4개)  |
기본적으로 OCP 모듈의 이더넷 커넥터도 공유 관리 용량을 사용하는 관리 커넥터로 작동할 수 있습니다.
설치 우선순위: OCP 슬롯 1 > OCP 슬롯 2
관리 NIC 어댑터 및 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter의 경우 OCP 슬롯 1에만 설치할 수 있습니다.
ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter가 설치되면, OCP 슬롯 2는 사용 안 함입니다.
6 XCC 시스템 관리 포트(10/100/1000Mbps RJ-45)
이 RJ-45 커넥터는 Lenovo XClarity Controller(XCC) 기능 전용입니다. 이더넷 케이블로 노트북을 이 커넥터에 연결하여 Lenovo XClarity Controller에 직접 액세스할 수 있습니다. 랩톱에서 IP 설정을 수정하여 서버 기본 설정과 동일한 네트워크에 있는지 확인하십시오. 전용 관리 네트워크에서는 프로덕션 네트워크에서 관리 네트워크 트래픽을 물리적으로 분리하여 보안을 강화합니다.
7 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함), 구성에 따라 다름
커넥터는 호스트 OS에 대한 일반 USB 3.2 Gen 1 커넥터로 작동할 수 있습니다. USB 키보드, USB 마우스 또는 USB 스토리지 장치와 같은 USB 호환 장치를 연결하는 데 사용할 수 있습니다.
앞면에 USB 커넥터가 없는 경우 이 커넥터는 USB 2.0 Lenovo XClarity Controller 관리 포트로 작동할 수 있습니다. Lenovo XClarity Controller에 대한 연결은 주로 Lenovo XClarity Controller 모바일 응용 프로그램을 실행하는 모바일 장치를 이용하는 사용자를 대상으로 합니다. 모바일 장치가 이 USB 포트에 연결되면 장치에서 실행중인 모바일 응용 프로그램과 Lenovo XClarity Controller 간에 USB를 통한 이더넷 연결이 설정됩니다.
Lenovo XClarity Mobile 앱 사용에 대한 자세한 정보는 Lenovo XClarity Administrator 모바일 앱 온라인 설명서의 내용을 참조하십시오.
8 USB 3.2 Gen 1(5Gbps) 커넥터
커넥터를 사용하여 USB 키보드, USB 마우스 또는 USB 스토리지 장치와 같은 USB 호환 장치를 연결할 수 있습니다.
9 VGA 커넥터
서버의 앞면과 뒷면에 있는 VGA 커넥터를 사용하여 고성능 모니터, 직접 구동 모니터 또는 VGA 커넥터를 사용하는 기타 장치를 연결할 수 있습니다.
