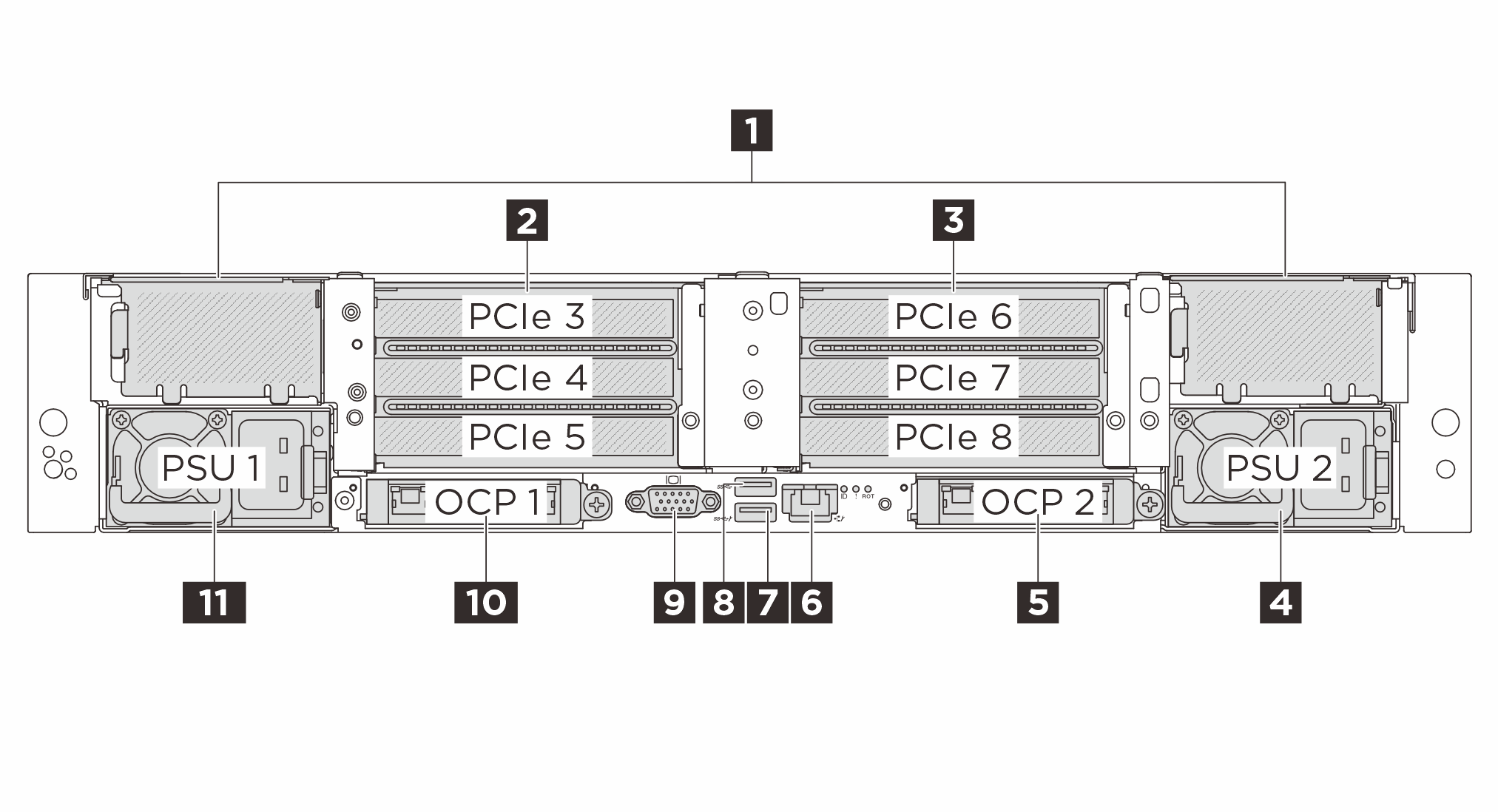

背面図
サーバーの背面から、パワー・サプライ、PCIe アダプター、シリアル・ポート、およびイーサネット・ポートなど複数のコンポーネントにアクセスできます。
| 1 PCIe ライザー・フィラー | 2 PCIe ライザー 2 (スロット 3 ～ スロット 5) スロット 5 は、ホット・スワップ M.2 ドライブをサポートします。 |
| 3 PCIe ライザー 3 (スロット 6 ～ スロット 8) スロット 8 は、ホット・スワップ M.2 ドライブをサポートします。 | 4 パワー・サプライ・ベイ 2 |
| 5 OCP モジュール 2 (オプション) | 6 XCC システム管理ポート (10/100/1000 Mbps RJ-45) |
| 7 USB 3.2 Gen 1 (5Gbps) コネクター、USB 2.0 XCC システム管理対応 (対応状況は構成により異なる) | 8 USB 3.2 Gen 1 (5Gbps) コネクター |
| 9 VGA コネクター | 10 OCP モジュール 1 (オプション) |
| 11 パワー・サプライ・ベイ 1 |
1 PCIe ライザー・フィラー
サーバーには、システムを適切に冷却するための PCIe ライザー・フィラーが付属しています。
2 3 PCIe スロット
サーバーは背面に最大 6 個の PCIe スロットを搭載しています。ホット・スワップ M.2 ドライブは、スロット 5 またはスロット 8 に取り付けることができます。
Processor Neptune® Core Module を使用した構成の場合、スロット 8 は Processor Neptune® Core Module の吸水ホースと排水ホースで占有されます。吸水ホースは装置からコールド・プレートに温水を流してプロセッサーを冷却し、排水ホースは Processor Neptune® Core Module から温水を排出してシステムを冷却します。
詳しくは、PCIe スロットおよび PCIe アダプターを参照してください。
4 11 パワー・サプライ・ベイ
パワー・サプライ・ユニットをこれらのベイに取り付け、電源コードを接続します。電源コードが正しく接続されていることを確認します。このシステムでサポートされている電源については、技術仕様を参照してください。
LED について詳しくは、パワー・サプライ・ユニット LEDを参照してください。
5 10 OCP モジュール
OCP モジュールには、ネットワーク接続用の 2 つまたは 4 つの特別なイーサネット・コネクターがあります。
図 2. OCP モジュール (2 個のコネクター)  | 図 3. OCP モジュール (4 個のコネクター)  |
デフォルトでは、OCP モジュール上のイーサネット・コネクターの 1 つは、共有管理容量を使用する管理コネクターとしても機能します。
取り付けの優先順位: OCP スロット 1 > OCP スロット 2
管理 NIC アダプターおよび ThinkSystem OCP 4 to 1 Management Port Consolidation Adapterは、OCP スロット 1 にのみ取り付け可能です。
ThinkSystem OCP 4 to 1 Management Port Consolidation Adapterが取り付けられている場合、OCP スロット 2 は無効になります。
6 XCC システム管理ポート (10/100/1000 Mbps RJ-45)
この RJ-45 コネクターは、Lenovo XClarity Controller (XCC) 機能専用です。イーサネット・ケーブルでラップトップをこのコネクターに接続することで、Lenovo XClarity Controller に直接アクセスできます。サーバーのデフォルト設定と同じネットワークになるように、ラップトップの IP 設定を変更してください。専用の管理ネットワークは、管理ネットワーク・トラフィックを実動ネットワークから物理的に分離することによってセキュリティーを強化します。
7 USB 3.2 Gen 1 (5Gbps) コネクター、USB 2.0 XCC システム管理対応 (対応状況は構成により異なる)
このコネクターは、ホスト OS への通常の USB 3.2 Gen 1 コネクターとして機能します。USB キーボード、USB マウス、USB ストレージデバイスなどの USB 対応デバイスを取り付けるために使用できます。
前面に USB コネクターがない場合、このコネクターを USB 2.0 Lenovo XClarity Controller 管理ポートとして使用できます。Lenovo XClarity Controller への接続は、主に Lenovo XClarity Controller モバイル・アプリを実行する、モバイルデバイスのユーザー向けに意図されています。モバイル・デバイスがこの USB ポートに接続されると、デバイスおよび Lenovo XClarity Controller 上で実行されているモバイル・アプリケーションとの間に USB を介したイーサネット接続が確立されます。
Lenovo XClarity Mobile アプリの使用について詳しくは、Lenovo XClarity Administrator モバイル・アプリ・オンライン・ドキュメント を参照してください。
8 USB 3.2 Gen 1 (5Gbps) コネクター
このコネクターを使用して、USB キーボード、USB マウス、USB ストレージ・デバイスなどの USB 対応デバイスを取り付けることができます。
9 VGA コネクター
サーバーの前面および背面にある VGA コネクターを使用して、高パフォーマンス・モニター、直接ドライブ・モニター、または VGA コネクターを使用するその他のデバイスを接続することができます。
