背面 LED とボタン

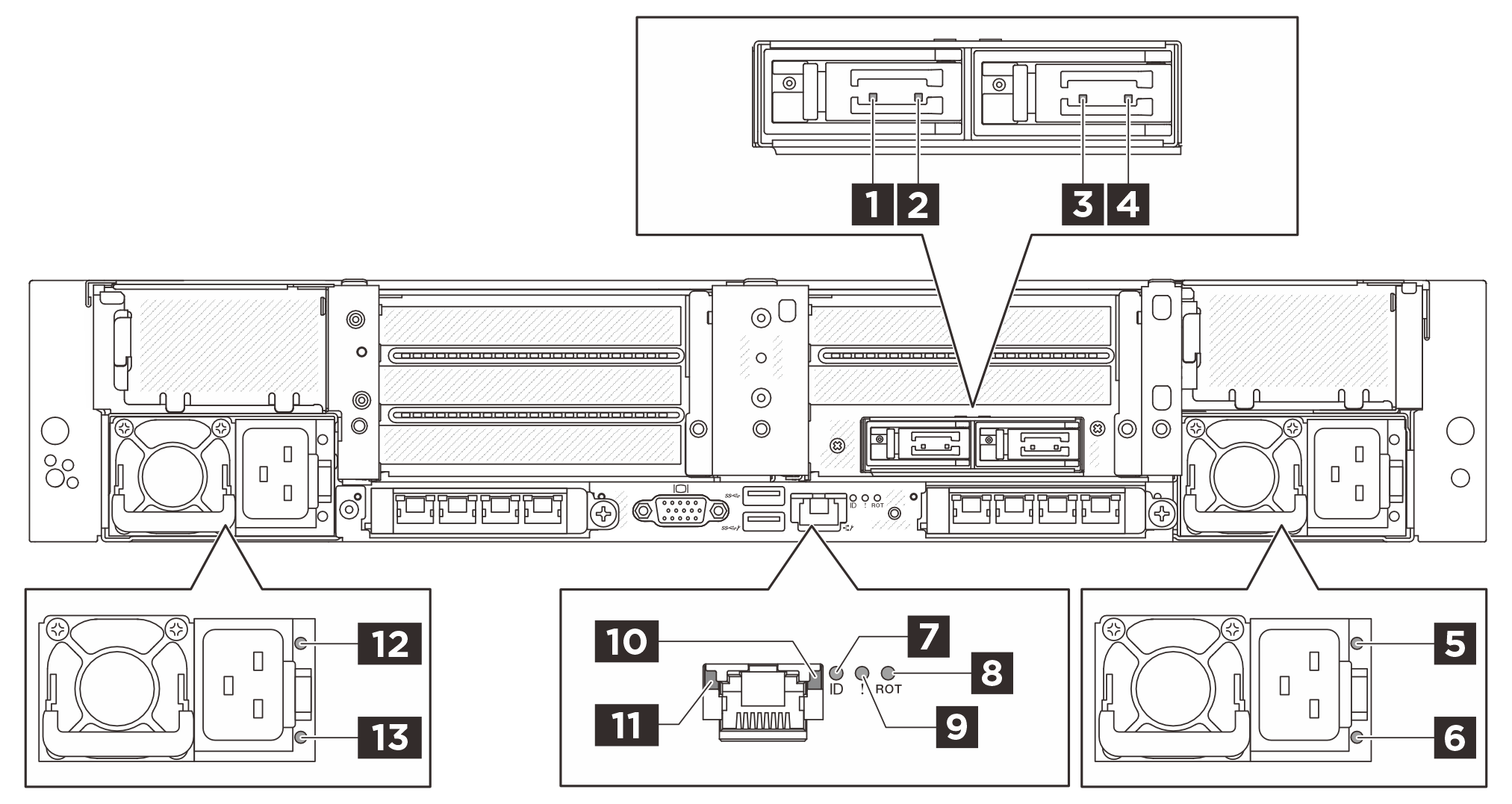

次の図は、サーバーの背面にある LED とボタンを示しています。モデルによっては、実際のサーバーの外観が、このトピックで紹介している図とは異なる場合があります。

背面 LED とボタン


Rear LEDs and buttons

1 M.2 ドライブ 0 の活動 LED

M.2 LEDを参照してください。

2 M.2 ドライブ 0 のステータス LED
3 M.2 ドライブ 1 の活動 LED
4 M.2 ドライブ 1 のステータス LED
5 PSU 2 の出力および障害ステータス LED

パワー・サプライ・ユニット LEDを参照してください。

6 PSU 2 の入力ステータス LED
7 システム ID LED

システム・ボード・アセンブリー LEDを参照してください。

8 RoT 障害 LED
9 システム・エラー LED
10 XCC システム管理ポート (10/100/1000 Mbps RJ-45) の活動 LED

XCC システム管理ポート上の LEDを参照してください。

11 XCC システム管理ポート (10/100/1000 Mbps RJ-45) のリンク LED
12 PSU 1 の出力および障害ステータス LED

パワー・サプライ・ユニット LEDを参照してください。

13 PSU 1 の入力ステータス LED
