LED y botones posteriores

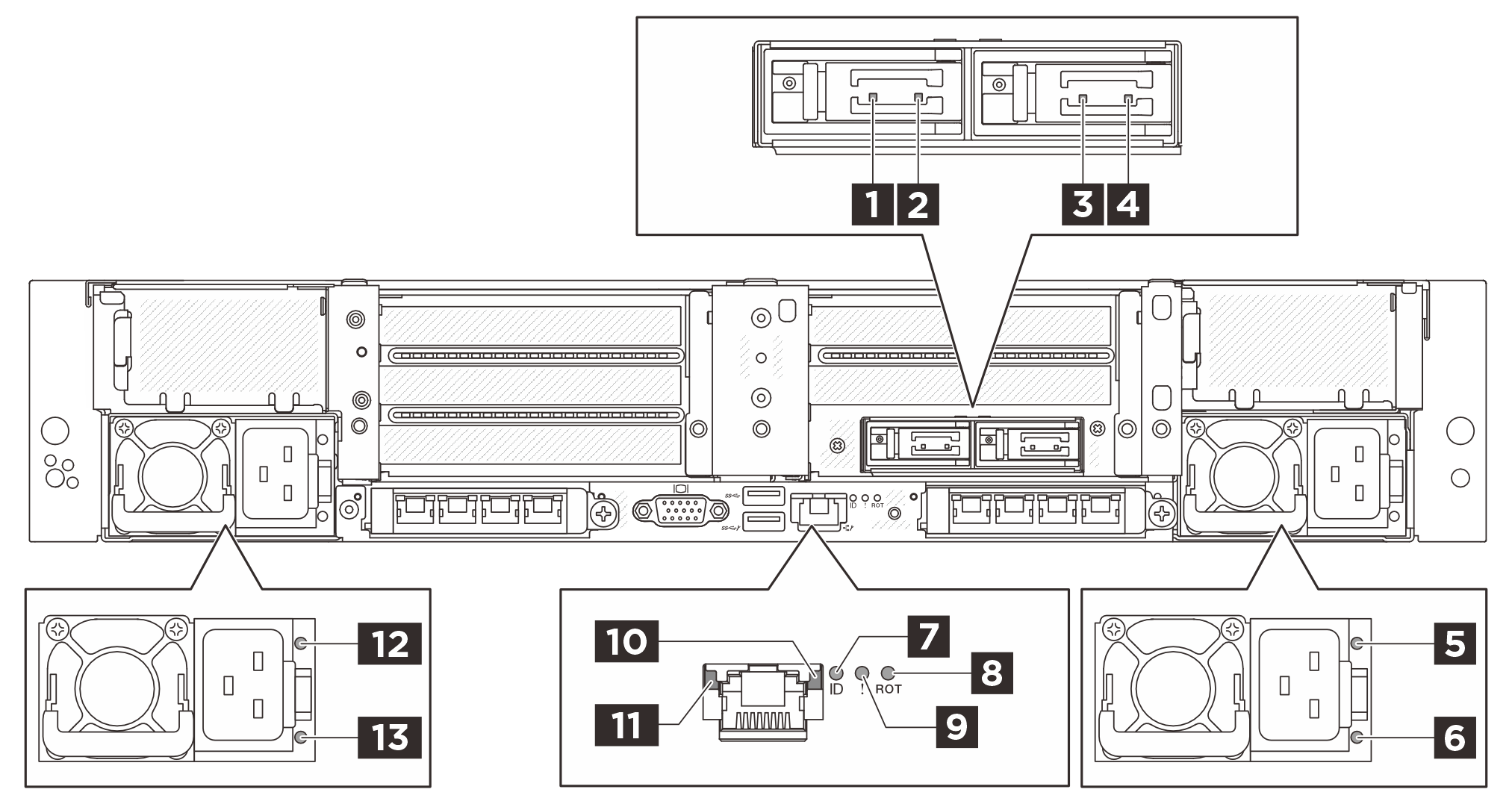

En la ilustración siguiente se muestran los LED y botones de la parte posterior del servidor. Según el modelo, el aspecto del servidor puede ser diferente de la ilustración de este tema.

LED y botones posteriores​

1 LED de actividad de la unidad M.2 0	Consulte LED M.2.
2 LED de estado de la unidad M.2 0
3 LED de actividad de la unidad M.2 1
4 LED de estado de la unidad M.2 1
5 LED de estado de salida y error de la PSU 2	Consulte LED de la unidad de fuente de alimentación.
6 LED de estado de entrada de PSU 2
7 LED de ID del sistema	Consulte LED del conjunto de la placa del sistema.
8 LED de error de RoT
9 LED de error del sistema
10 LED de actividad de Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)	Consulte LED en el puerto de gestión del sistema de XCC.
11 LED de enlace de Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)
12 LED de estado de salida y error de la PSU 1	Consulte LED de la unidad de fuente de alimentación.
13 LED de estado de entrada de PSU 1
