Tasten und Anzeigen an der Rückseite

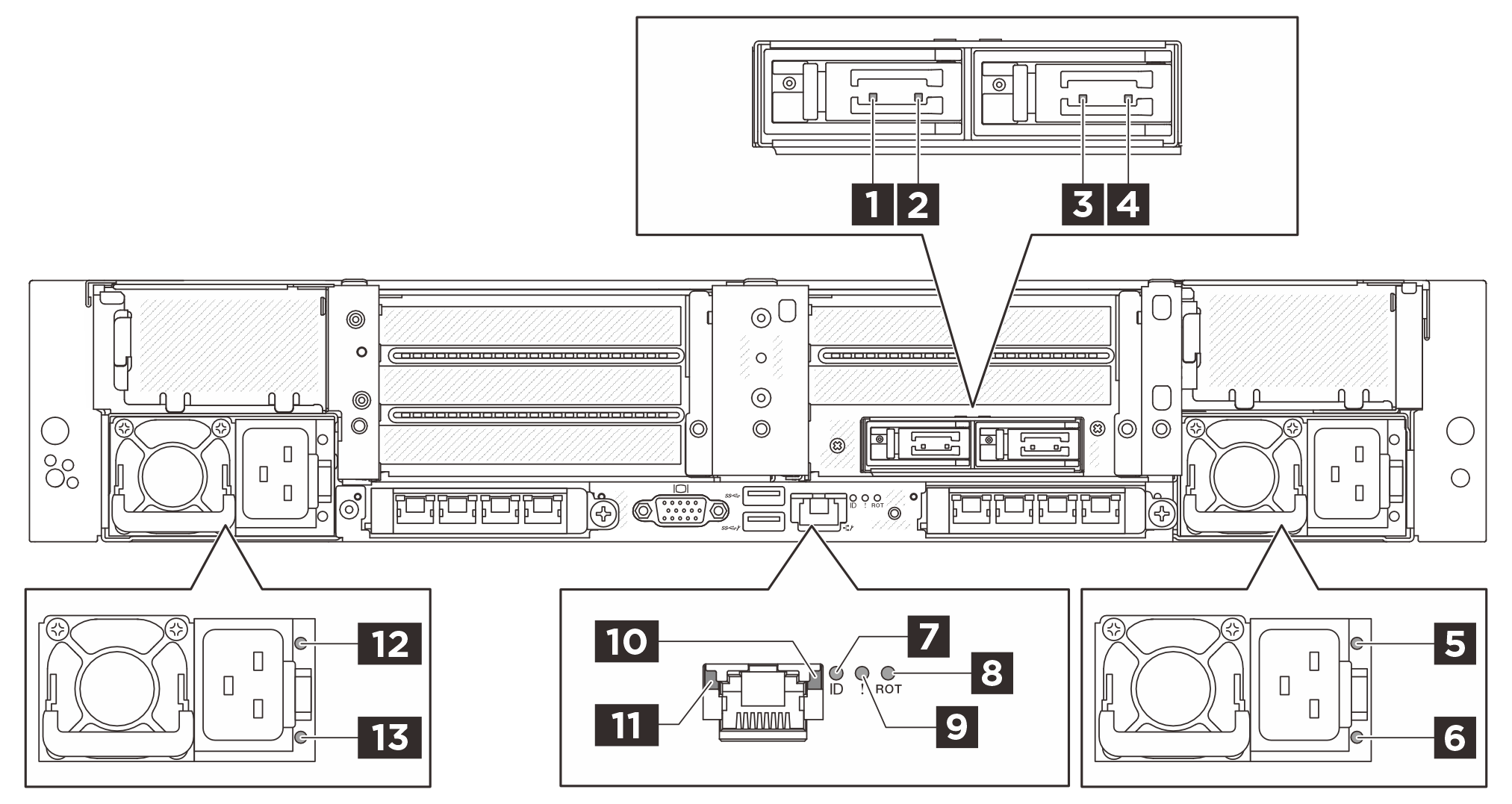

In der folgenden Abbildung sind die Anzeigen und Tasten an der Rückseite des Servers dargestellt. Je nach Modell weicht Ihr Server möglicherweise von der Abbildung in diesem Abschnitt ab.

Tasten und Anzeigen an der Rückseite


Rear LEDs and buttons

1 Aktivitätsanzeige für M.2-Laufwerk 0

Siehe M.2-Anzeigen.

2 Statusanzeige für M.2-Laufwerk 0
3 Aktivitätsanzeige für M.2-Laufwerk 1
4 Statusanzeige für M.2-Laufwerk 1
5 Ausgangs- und Fehlerstatusanzeige für PSU 2

Siehe Anzeigen der Netzteileinheit.

6 Eingangsstatusanzeige für PSU 2
7 System-ID-Anzeige

Siehe Anzeigen an der Systemplatinenbaugruppe.

8 Anzeige für RoT-Fehler
9 Systemfehleranzeige
10 Aktivitätsanzeige für XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45)

Siehe Anzeigen am XCC-Systemmanagement-Anschluss.

11 Verbindungsanzeige für XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45)
12 Ausgangs- und Fehlerstatusanzeige für PSU 1

Siehe Anzeigen der Netzteileinheit.

13 Eingangsstatusanzeige für PSU 1
