Botões e LEDs traseiros

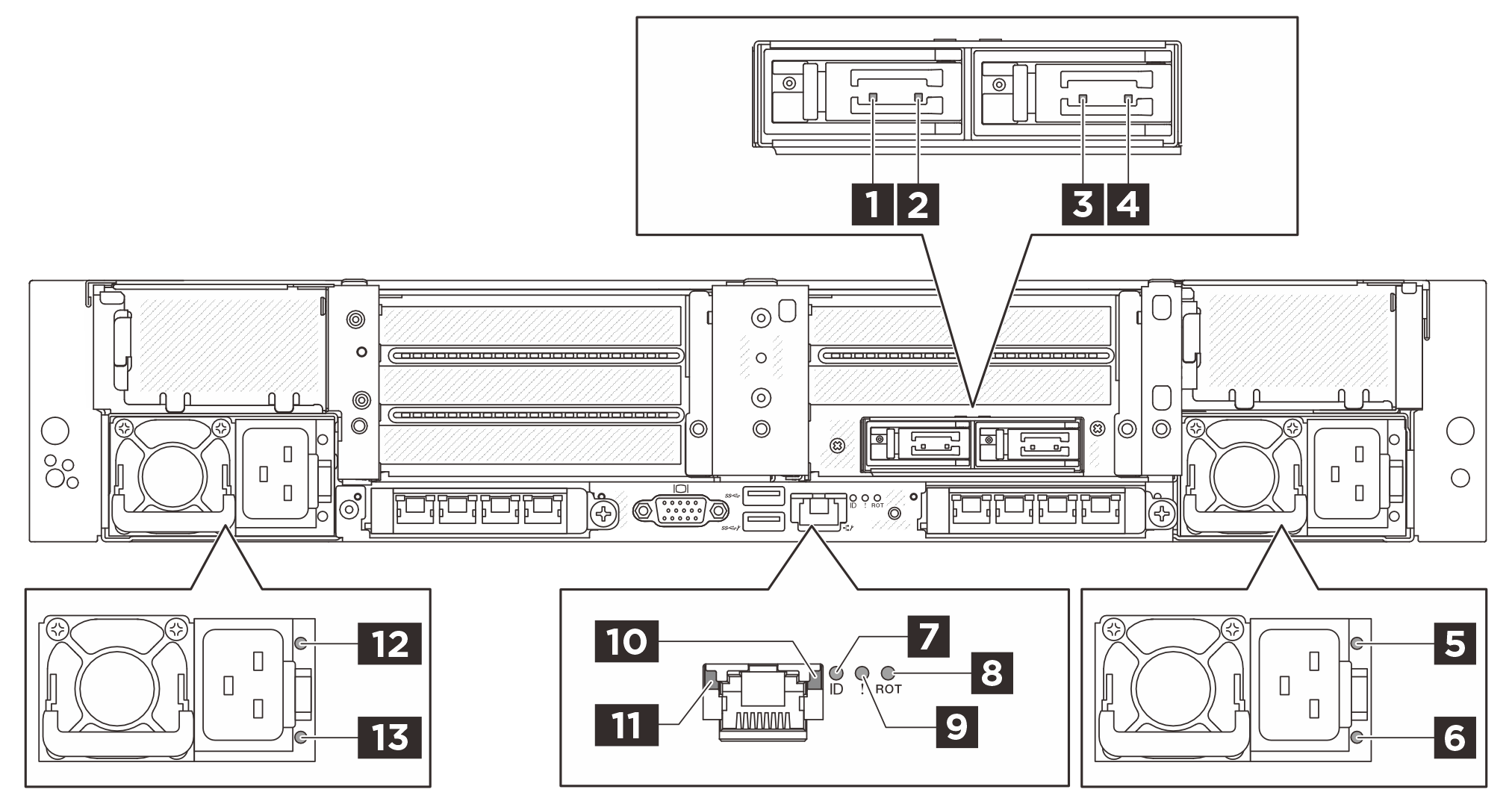

A ilustração a seguir mostra LEDs e botões na parte traseira do servidor. Dependendo do modelo, seu servidor pode ter uma aparência diferente da ilustração neste tópico.

Botões e LEDs traseiros


Rear LEDs and buttons

1 LED de atividade da unidade M.2 0

Consulte LEDs M.2.

2 LED de status da unidade M.2 0
3 LED de atividade da unidade M.2 1
4 LED de status da unidade M.2 1
5 LED de status de saída e falha da PSU 2

Consulte LEDs da unidade da fonte de alimentação.

6 LED de status de entrada da PSU 2
7 LED de ID do sistema

Consulte LEDs do conjunto de placa-mãe.

8 LED de falha RoT
9 LED de erro do sistema
10 LED de atividade de Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45)

Consulte LEDs da porta de gerenciamento do sistema XCC.

11 LED de link de Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45)
12 LED de status de saída e falha da PSU 1

Consulte LEDs da unidade da fonte de alimentação.

13 LED de status de entrada da PSU 1
