Vista superior

Esta seção fornece informações sobre a vista superior do servidor.

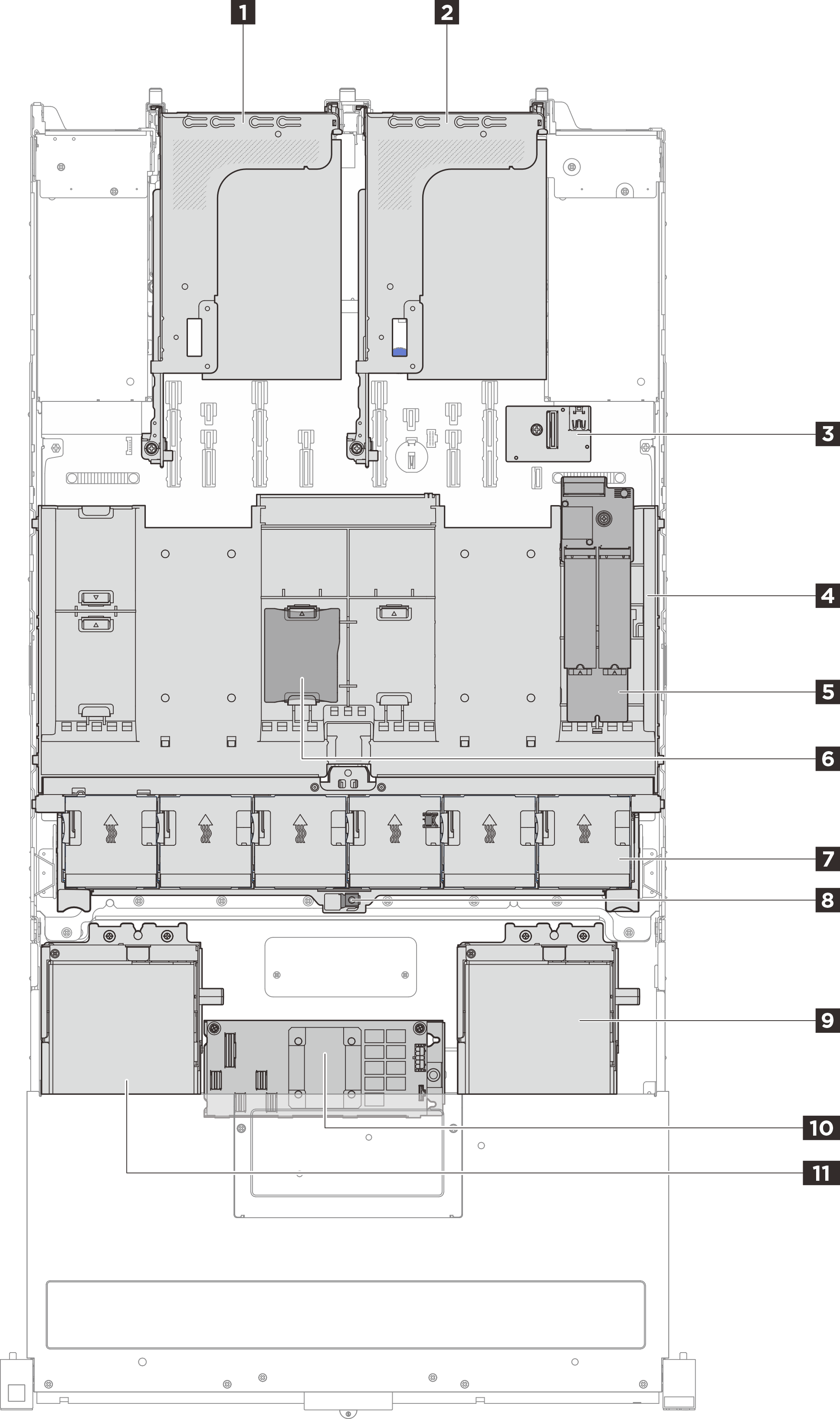

Vista superior com defletor de ar instalado


Top view with standard heat sinks
1 Conjunto de placa riser 32 Conjunto de placa riser 2
3 Placa de E/S USB (opcional)4 Defletor de ar
5 Backplane M.2 interno (opcional)6 Módulo de energia flash RAID (opcional)
7 Ventiladores do sistema8 Chave de intrusão
9 Adaptador CFF interno (opcional)

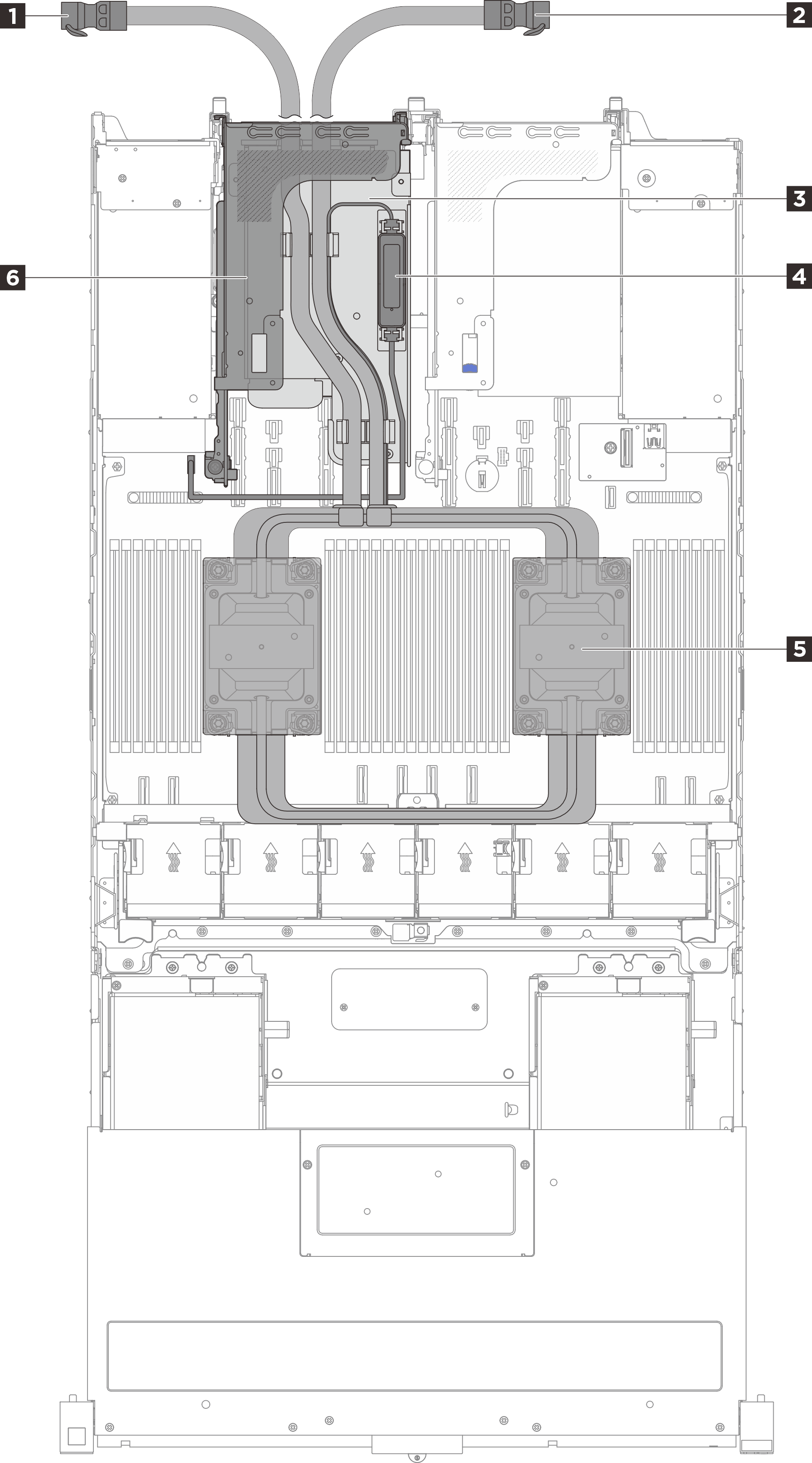

Vista superior com Processor Neptune® Core Module

A ilustração abaixo destaca o Processor Neptune® Core Module de outros componentes no chassi. As peças contidas dependem da configuração do servidor.



1 Mangueira de saída2 Mangueira de entrada
3 Suporte da mangueira4 Módulo do sensor de detecção de líquidos
5 Conjunto de placa fria6 Gaiola de placa riser para Processor Neptune® Core Module
