俯視圖
本節提供伺服器俯視圖的相關資訊。

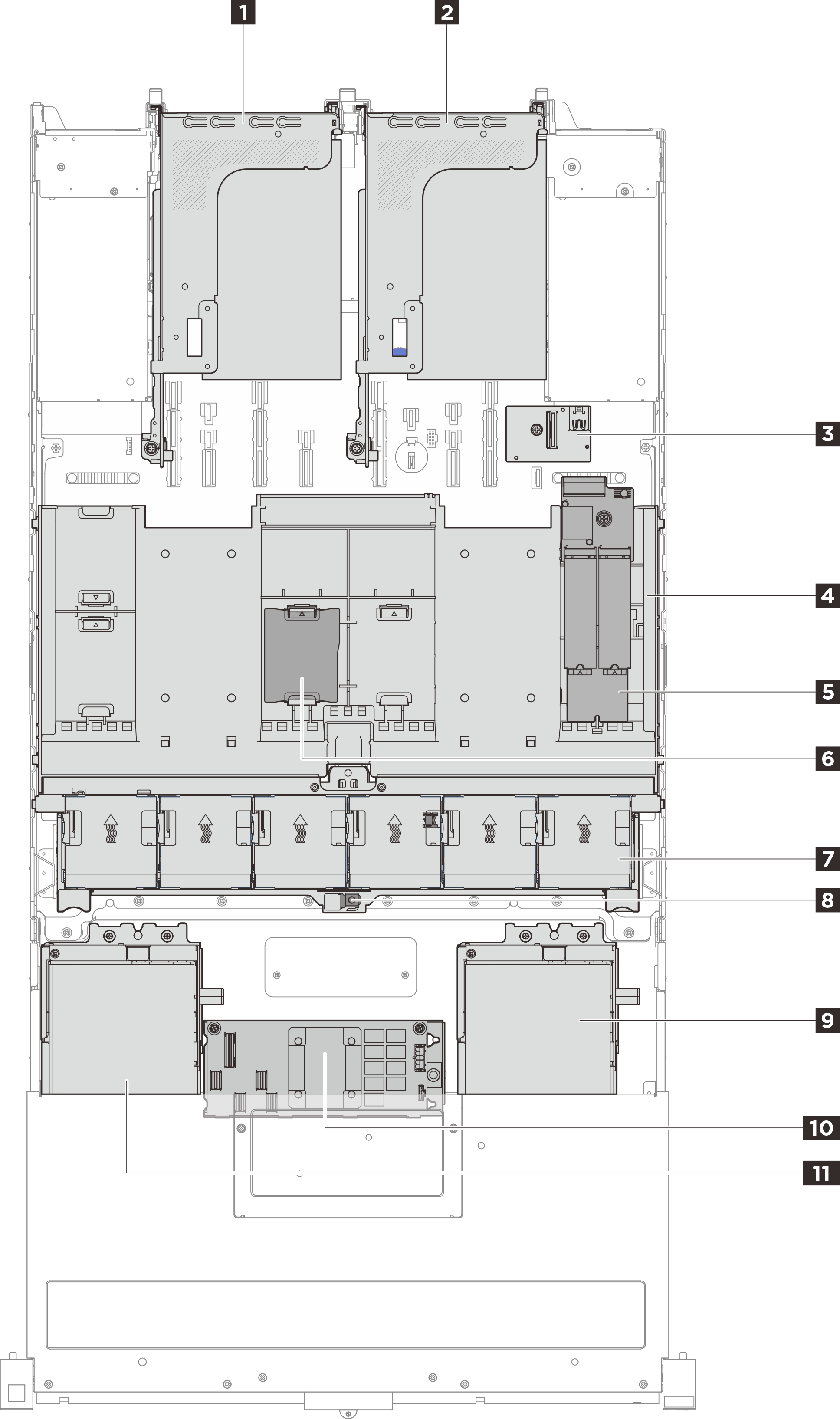

安裝空氣擋板後的俯視圖
| 1 擴充卡組件 3 | 2 擴充卡組件 2 |
| 3 USB I/O 板（選配） | 4 空氣擋板 |
| 5 內部 M.2 背板（選配） | 6 RAID 快閃記憶體電源模組（選配） |
| 7 系統風扇 | 8 入侵開關 |
| 9 內部 CFF 配接卡（選配） |

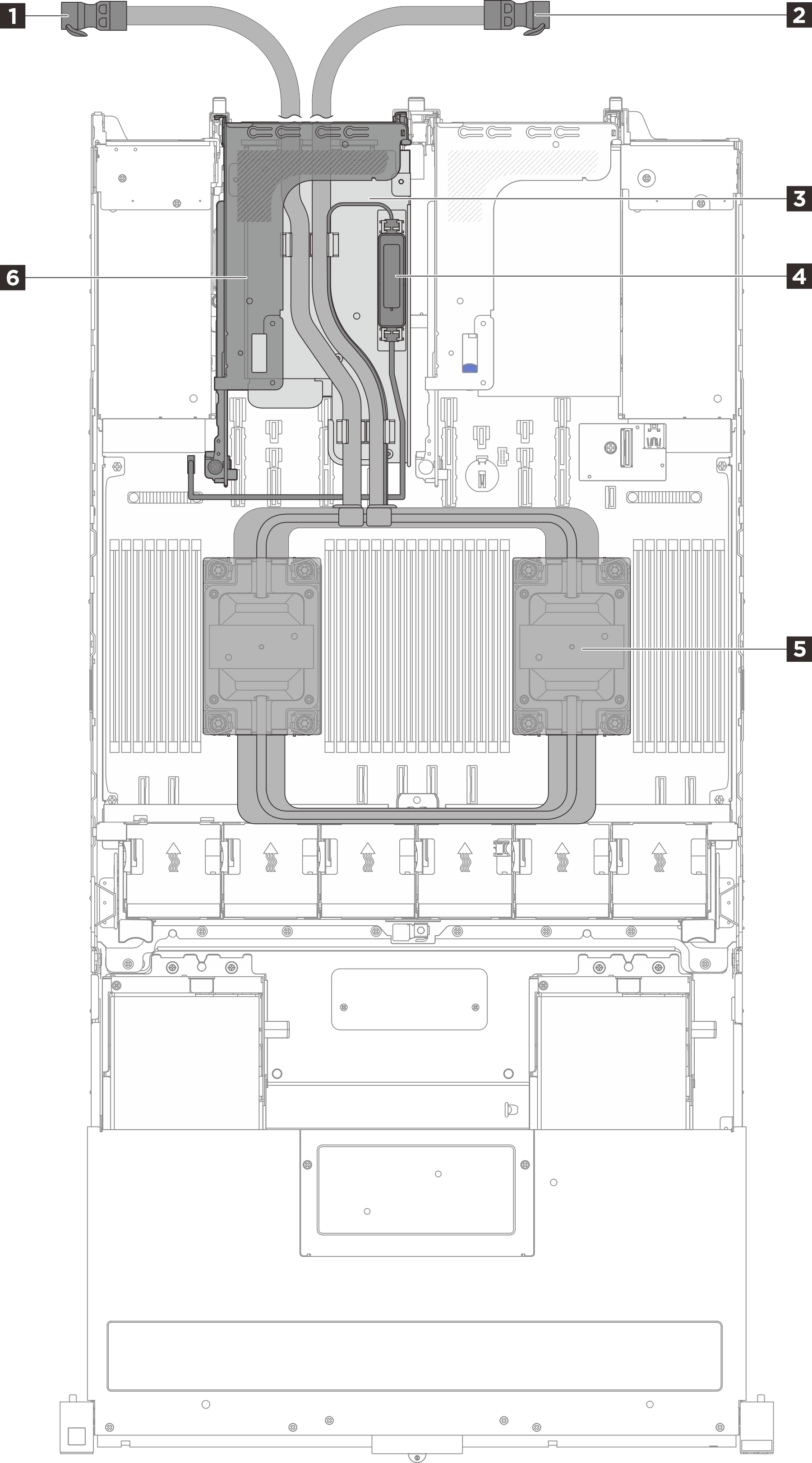

Processor Neptune® Core Module 的俯視圖
下圖將 Processor Neptune® Core Module 與機箱中的其他元件分開。內含零件視伺服器配置而定。
| 1 出口水管 | 2 入口水管 |
| 3 水管固定器 | 4 液體偵測感應器模組 |
| 5 水冷板組件 | 6 Processor Neptune® Core Module 專用擴充卡匣 |
