Вид сверху
В этом разделе приведены сведения о виде сервера сверху.

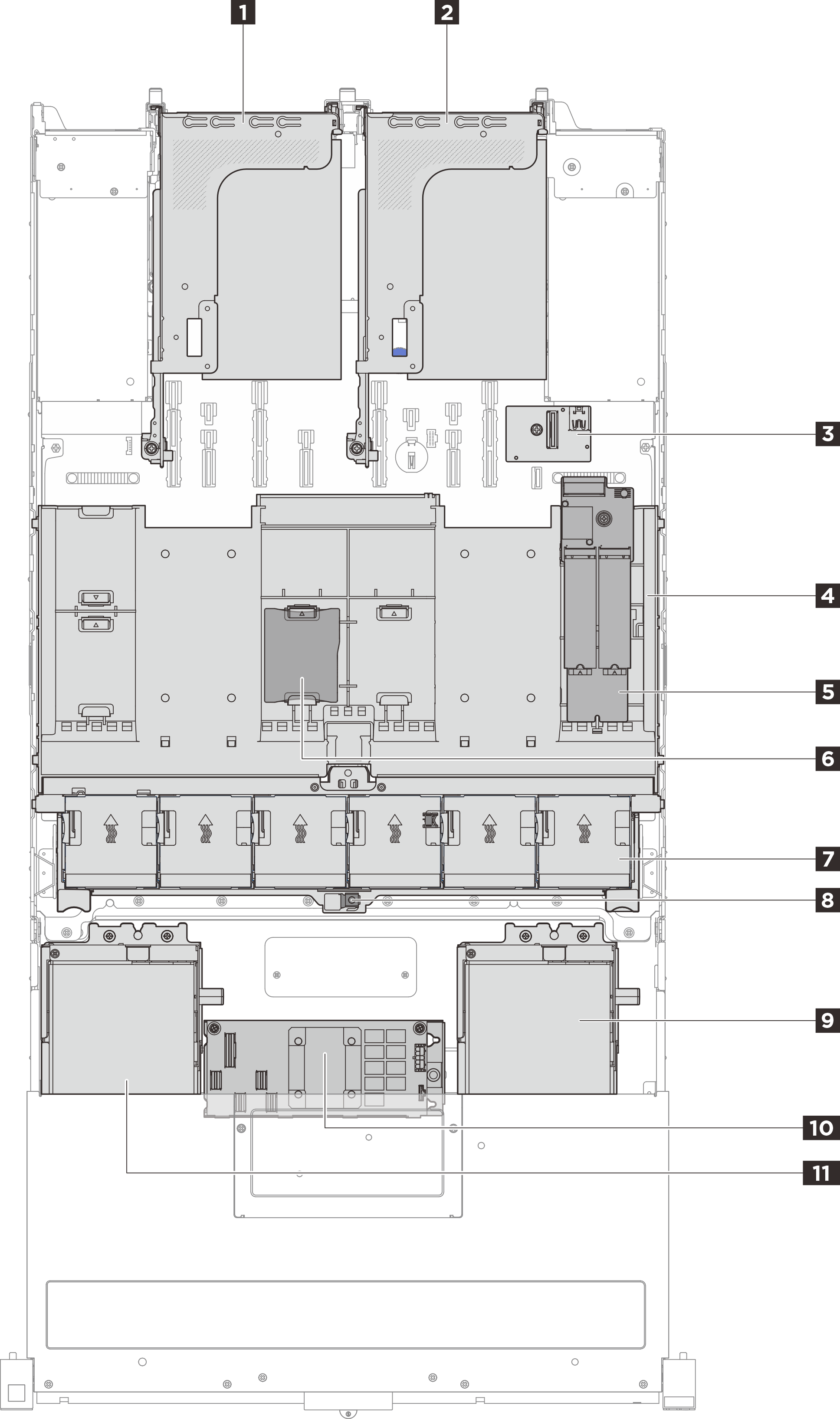

Вид сверху с установленным дефлектором
| 1 Блок платы-адаптера Riser 3 | 2 Блок платы-адаптера Riser 2 |
| 3 Плата ввода-вывода USB (дополнительно) | 4 Дефлектор |
| 5 Внутренняя объединительная панель M.2 (дополнительно) | 6 Модуль питания флэш-памяти RAID (дополнительно) |
| 7 Вентиляторы компьютера | 8 Датчик вмешательства |
| 9 Внутренний адаптер CFF (дополнительно) |

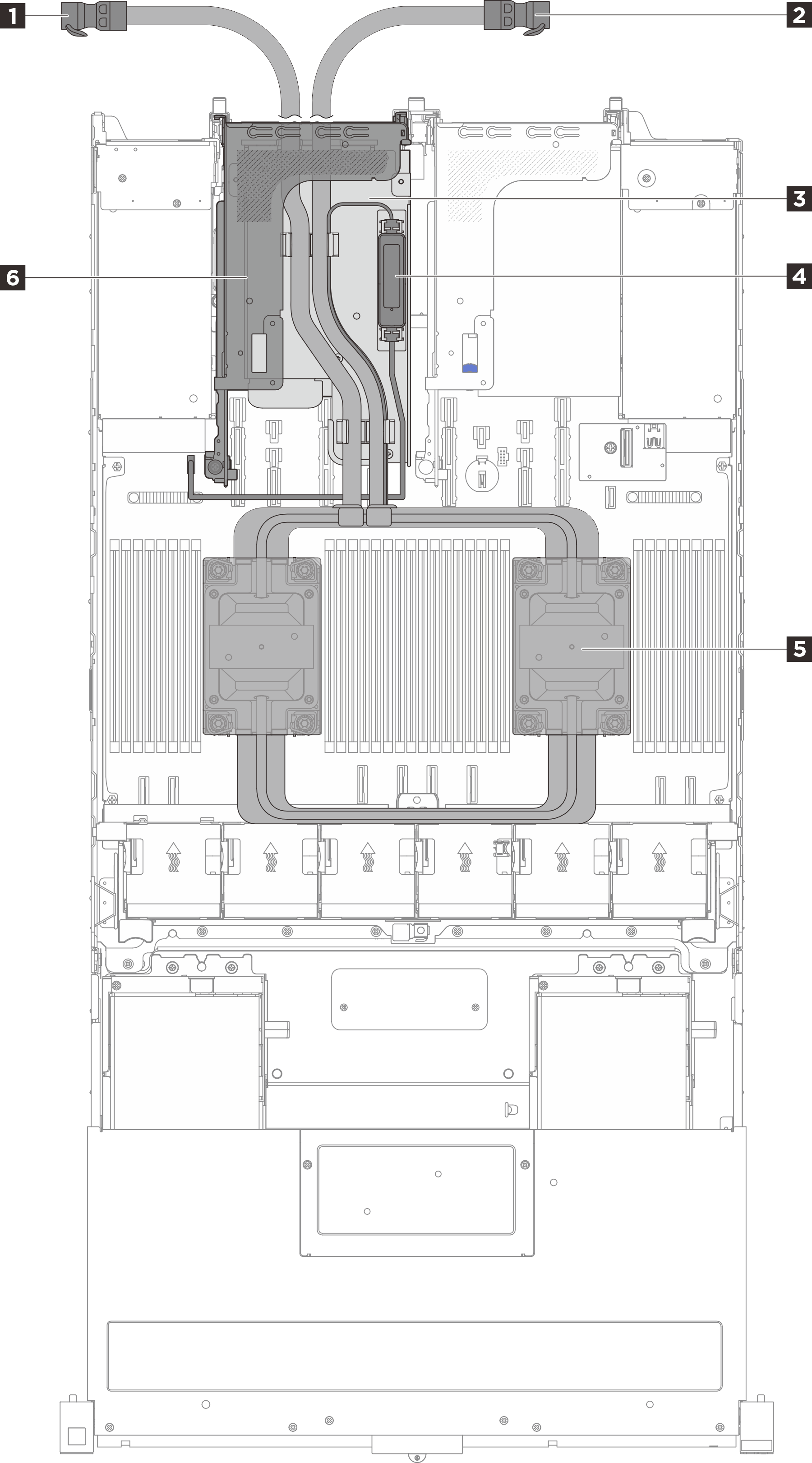

Вид сверху с Processor Neptune® Core Module
На рисунке ниже Processor Neptune® Core Module показан отдельно от других компонентов в раме. Элементы в комплекте зависят от конфигурации сервера.
| 1 Выпускной шланг | 2 Впускной шланг |
| 3 Держатель шланга | 4 Модуль датчика обнаружения жидкости |
| 5 Блок платы охлаждения | 6 Отсек платы-адаптера Riser для Processor Neptune® Core Module |
