Vista superiore
Questa sezione fornisce informazioni sulla vista superiore del server.

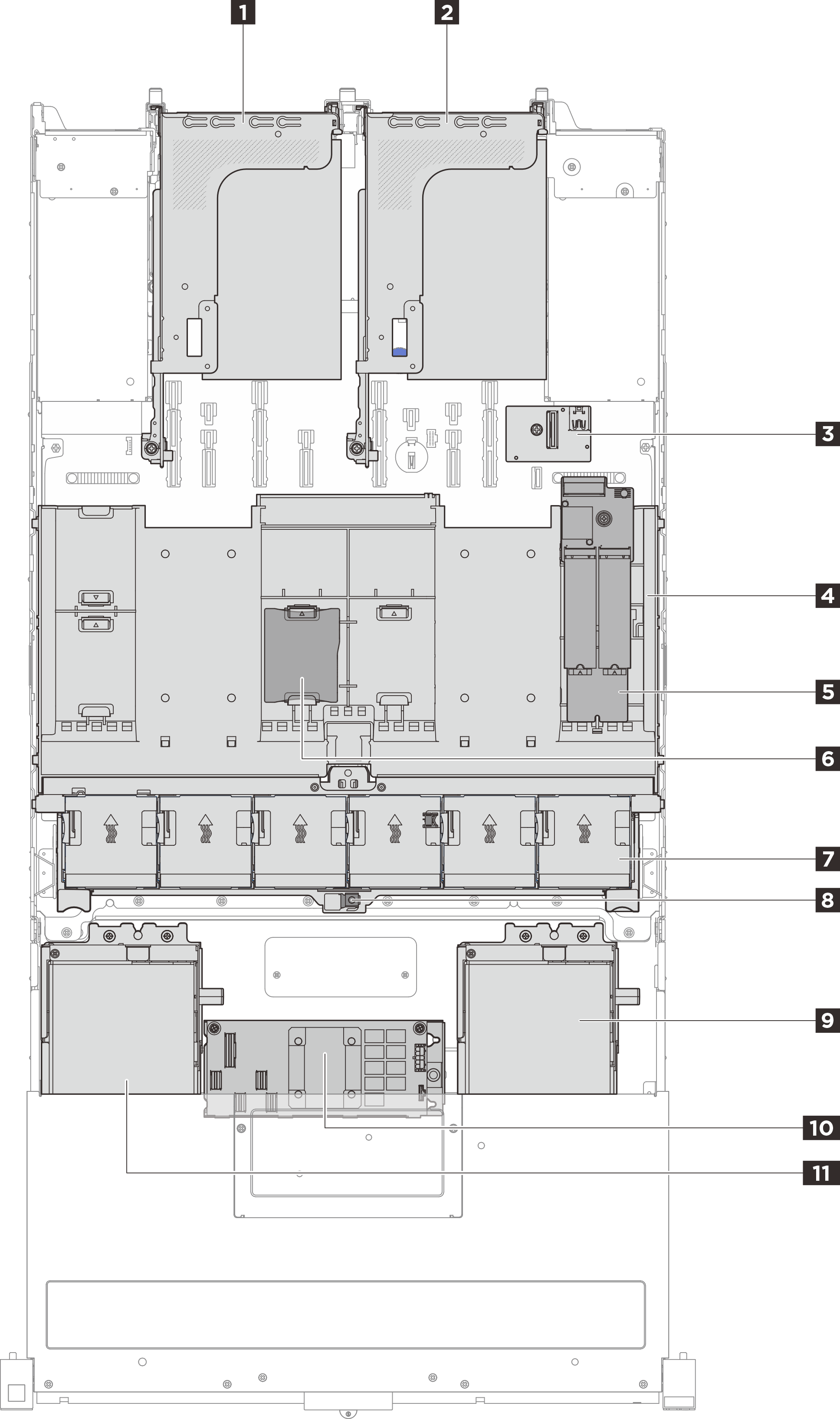

Vista superiore con deflettore d'aria installato
| 1 Assieme verticale 3 | 2 Assieme verticale 2 |
| 3 Scheda I/O USB (opzionale) | 4 Deflettore d'aria |
| 5 Backplane M.2 interno (opzionale) | 6 Modulo di alimentazione flash RAID (opzionale) |
| 7 Ventole di sistema | 8 Switch di intrusione |
| 9 Adattatore CFF interno (opzionale) |

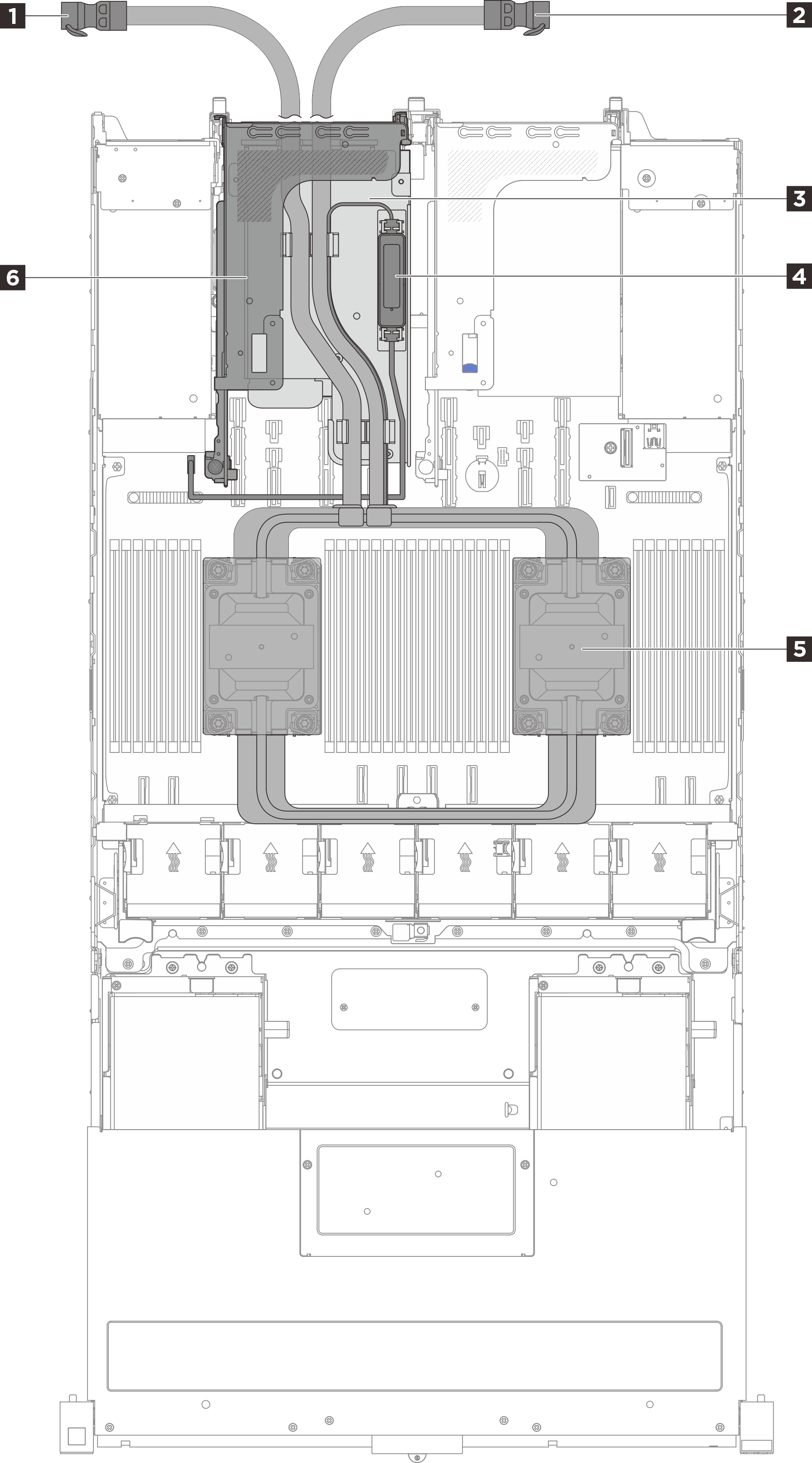

Vista superiore con Processor Neptune® Core Module
La figura riportata di seguito contraddistingue il Processor Neptune® Core Module dagli altri componenti nello chassis. Le parti contenute dipendono dalla configurazione del server.
| 1 Tubo esterno | 2 Tubo interno |
| 3 Supporto del tubo | 4 Modulo del sensore di rilevamento dei liquidi |
| 5 Assieme piastra a freddo | 6 Telaio verticale per Processor Neptune® Core Module |
