Vista anteriore
In questa sezione sono contenute informazioni su controlli, LED e connettori presenti nella parte anteriore del server.

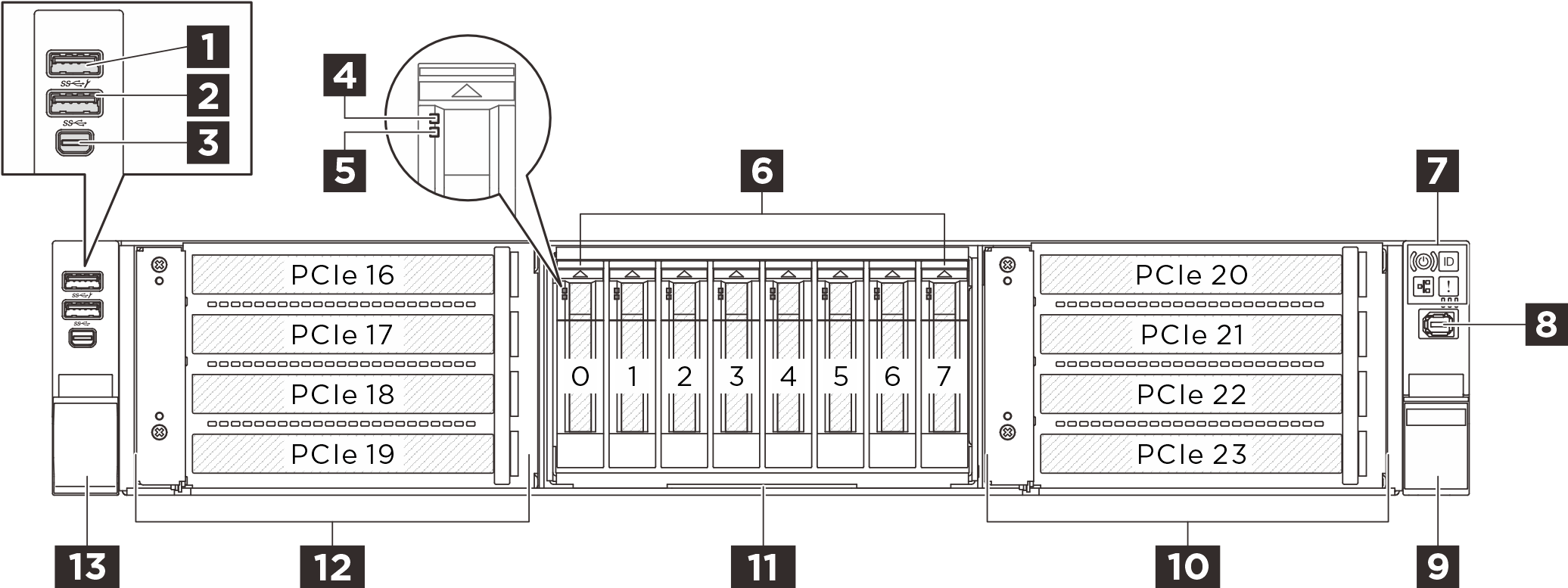

Vista anteriore della configurazione con unità da 2,5"

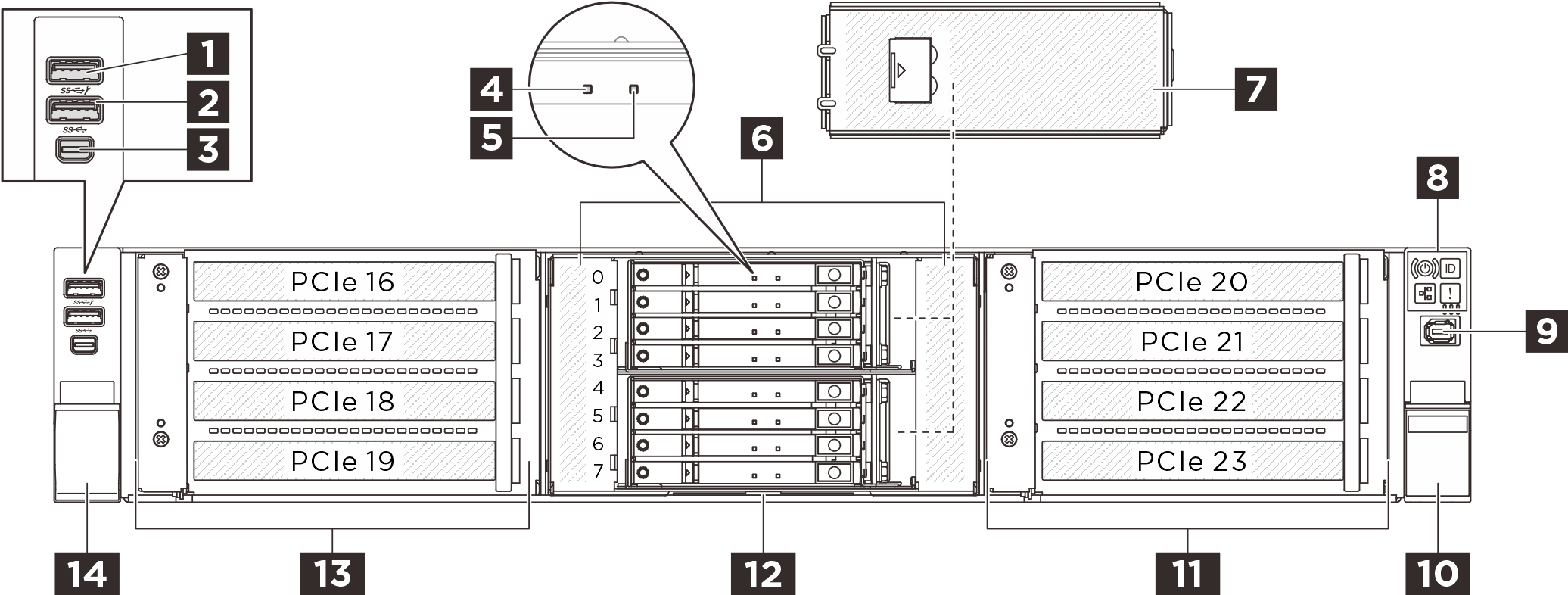

Vista anteriore della configurazione dell'unità E3.S

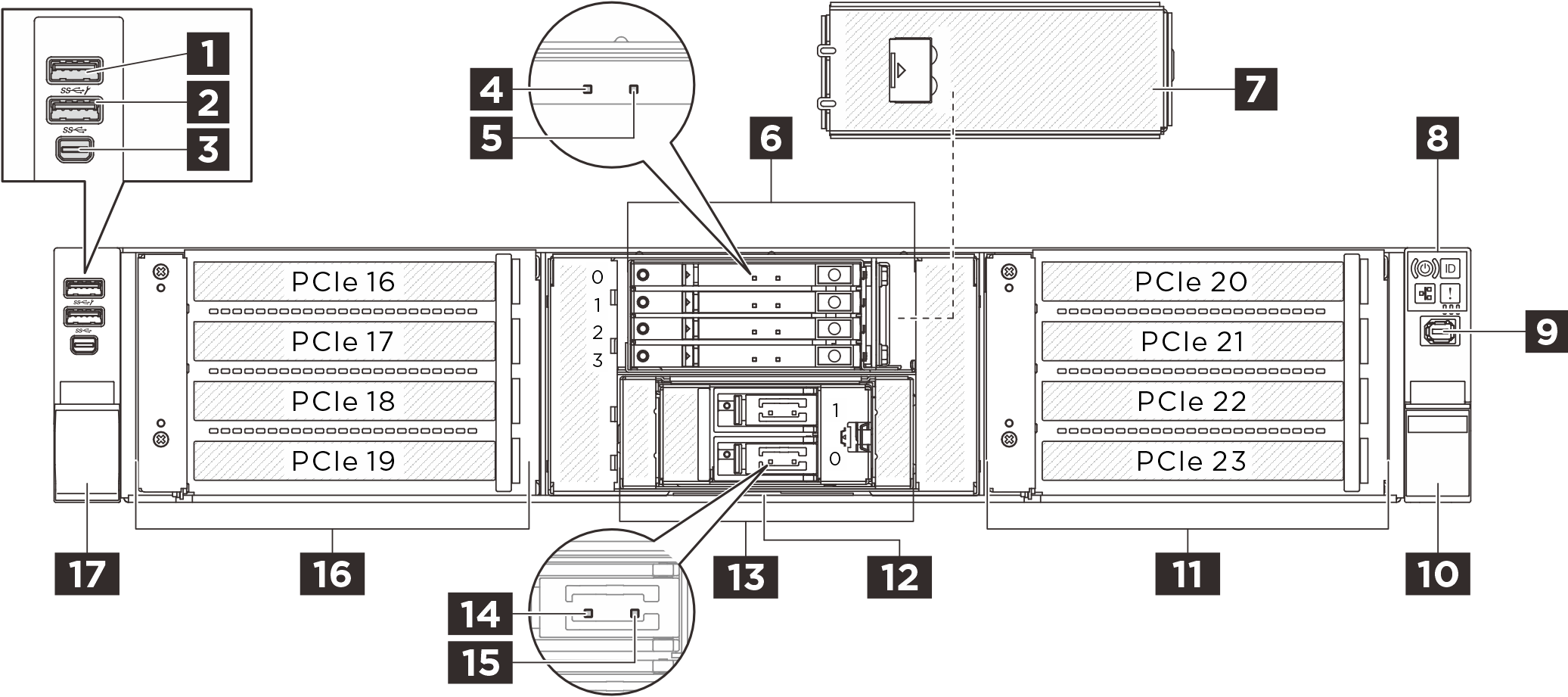

Vista anteriore della configurazione dell'unità E3.S ed M.2
Panoramica dei componenti anteriori
Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0
Il connettore può funzionare come un normale connettore USB 3.2 Gen 1 per il sistema operativo host; può essere utilizzato per collegare un dispositivo compatibile con USB, ad esempio una tastiera USB, un mouse USB o un dispositivo di archiviazione USB.
Inoltre, il connettore può funzionare come porta di gestione USB 2.0 Lenovo XClarity Controller. Il collegamento a Lenovo XClarity Controller è destinato principalmente agli utenti con un dispositivo mobile su cui è in esecuzione l'applicazione Lenovo XClarity Controller. Quando un dispositivo mobile è collegato a questa porta USB, viene stabilita una connessione Ethernet su USB tra l'applicazione mobile in esecuzione sul dispositivo e Lenovo XClarity Controller.
Per informazioni dettagliate sull'utilizzo dell'app Lenovo XClarity Mobile, fare riferimento a Documentazione online dell'app Lenovo XClarity Administrator Mobile.
Connettore USB 3.2 Gen 1 (5 Gbps)
Il connettore può essere utilizzato per collegare un dispositivo compatibile con USB, ad esempio una tastiera USB, un mouse USB o un dispositivo di storage USB.
Connettore Mini DisplayPort
Il connettore Mini DisplayPort (MiniDP), può essere utilizzato per collegare un monitor ad alte prestazioni, un monitor ad azionamento diretto con un convertitore video o altri dispositivi che utilizzano un connettore MiniDP. La risoluzione video massima è 1.920 x 1.200 a 60 Hz.
LED di attività dell'unità (verde)
I vani delle unità sono progettati per le unità hot-swap. Il numero di unità installate sul server varia a seconda del modello. Quando si installano le unità, seguire l'ordine dei numeri dei vani dell'unità.
LED di stato dell'unità (giallo)
Il LED è acceso: l'unità è guasta.
Il LED lampeggia lentamente (una volta al secondo): è in corso la ricostruzione dell'unità.
Il LED lampeggia rapidamente (tre volte al secondo): è in corso l'identificazione dell'unità.
Vani delle unità
I vani delle unità sono progettati per le unità hot-swap. Il numero di unità installate sul server varia a seconda del modello. Quando si installano le unità, seguire l'ordine dei numeri dei vani dell'unità.
Pannello anteriore dell'operatore
Per ulteriori informazioni sul pannello anteriore dell'operatore, vedere LED e pulsanti sul pannello anteriore dell'operatore.
Coperchio del telaio dell'unità E3.S
Il coperchio di ciascun telaio dell'unità E3.S è progettato per garantire la corretta integrità EMI del server. Per i modelli di server con unità E3.S, installare sempre il coperchio su ogni telaio dell'unità E3.S.
Connettore di diagnostica esterno
Il connettore è per il collegamento di un ricevitore di diagnostica esterno. Per ulteriori informazioni sulle relative funzioni, vedere Ricevitore di diagnostica esterno.
Fermi del rack
Se il server è installato in un rack, è possibile utilizzare i fermi del rack per estrarre il server dal rack facendolo scorrere. È anche possibile utilizzare i fermi e le viti del rack per fissare il server al rack in modo che non possa scivolare verso l'esterno, in particolare in aree soggette a vibrazioni.
| Il server supporta uno dei seguenti fermi del rack sinistri. | Fermo del rack destro (con pannello anteriore dell'operatore) | |
| Fermo del rack sinistro standard | Fermo del rack sinistro con USB/MiniDP | |
 |  |  |
Scheda informativa estraibile
L'etichetta di accesso alla rete di Lenovo XClarity Controller è situata sulla scheda informativa estraibile. Il nome host e l'indirizzo locale del collegamento IPv6 (LLA) predefiniti di Lenovo XClarity Controller si trovano sull'etichetta.
Per ulteriori informazioni, vedere Impostazione della connessione di rete per Lenovo XClarity Controller.
Assiemi verticali PCIe
Il server supporta due schede verticali PCIe sulla parte anteriore. Per ulteriori informazioni, vedere Slot PCIe e adattatori PCIe.
